ZY6348-FB 沟槽式管接件检测设备
沟槽式管接件检测设备适用于沟槽式管接件气密封试验、密封和耐压强度试验；适用于沟槽式管接件额定工作压力：1.2MPa、1.6MPa、2.5MPa系列压力等级；适用于沟槽式管接件公称直径：标配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七种规格；具体尺寸规格见标准号 ：GB 5135 . 11-2006 附录 A；见图 A . 1 ，表 .A . 1 ，图 A . 2 ， 表 A . 2 ，和图 A . 3 。 1.4执行GB5135.11-2006《自动喷水灭火系统第11部分：沟槽式管接件》标准。
- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务

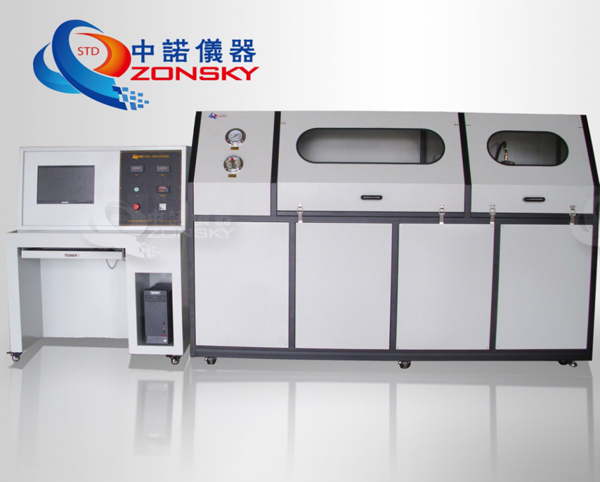

图1、整机外形
1.1适用于沟槽式管接件气密封试验、密封和耐压强度试验；
1.2适用于沟槽式管接件额定工作压力：1.2MPa、1.6MPa、2.5MPa系列压力等级；
1.3适用于沟槽式管接件公称直径：标配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七种规格；具体尺寸规格见标准号 ：GB 5135 . 11-2006 附录 A；见图 A . 1 ，表 .A . 1 ，图 A . 2 ， 表 A . 2 ，和图 A . 3 。
1.4执行GB5135.11-2006《自动喷水灭火系统第11部分：沟槽式管接件》标准。
二、检测项目：
2.1符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.7节“气密封性能”；
2.2符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》6.8节“密封性能”；
2.3符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》6.9节“耐压强度”；
2.4符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》6.10节“承载力矩”
2.5符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.15节“无密封圈泄漏性能”
2.6符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.16节“耐水冲击性能”
2.7符合GB5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.18节“耐火性能”
三、主要特点：
3.1由计算机+PLC+模块采集数据和控制压力、保压时间以及升压速率等等。
3.2试验由计算机自动控制，并全程记录试验数据，可按要求自动生成报表，结构紧凑，自动化程度高，循环用水，工作稳定，配件齐全。
3.3安全措施：高压系统采用双保险防范措施，即压力变送器控制水压，电接点压力表控制最高水压。一方面如有失效，另一方面也可保证试验人员和设备的安全。
3.4加压系统由进口液体增压泵、变频器调压部分等组成，主要完成系统的加压和保压工作，可确保长时间试验的加压及保压。
3.5采用微机控制试验过程，实时显示试验压力时间曲线，试验结果可自动保存，也可打印输出，断电能自动保存；
3.6计算机软件：采用美国NI精密设备开发软件LabView，我公司自主完成第二次开发。界面严谨、条理清晰、控制方便快捷；
3.7夹具、工装配置齐全、安装方便快捷；
3.8整体设计合理，维修保养方便。自动恒压，轻微渗漏自动补充恒定压力。高压管路超数倍制作，经久耐用。
四、主要性能参数：
4.1整机包括：压力源、连接管件、无密封圈泄漏测试台、水压冲击试验台、耐压承载力矩试验台、耐火试验台；五个试验台组成。
4.2仪器组成：由压力源、连接管件、各功能测试台组成；
4.3试验介质：水（循环使用，带过滤装置）；
4.4压力源：
4.4.1压力范围：0.05Mpa~15MPa；
4.4.2高压泵：原装进口德国AR品牌；压力15MPa，流量16L/min；
4.4.3稳压装置：当水压小于3.0MPa，压力波动值小于±0.05MPa；当水压高于3.0MPa时，压力波动值小于±0.1MPa；
4.4.4压力传感器：0~20Mpa。
4.4.5压力测试精度0.5%，压力控制精度：±2.0%
4.4.6分辨率:0.001MPa；
4.4.7压力采集间隔：100ms；
4.5流量：10L/min;
4.6气源：20L 8bar空气压缩机
4.7操作控制部分：
4.7.1采用计算机+PLC+模块采集和控制；
4.7.2压力控制和稳压采用变频器控制；
4.7.3保压时间：0~99.99min可设定；
4.7.4由计算机+PLC+模块采集数据和控制压力、保压时间以及升压速率等等。
4.7.5试验由计算机自动控制，并全程记录试验数据，可按要求自动生成报表，打印报告。
4.8整机功率：5KW
4.9外形尺寸：（不含试验装置）
4.9.1主机体积（约）长2.5m×宽0.85m×高1.65m；
4.9.2控制柜（约）长1.38m×宽1.15m×高1.6m；
4.9.3整机重量：约500kg；
4.10配有试样拆装工具一套。
五、各功能试验台：
5.1气密性、密封、耐压试验台：
5.1.1最高工作压力15MPa完成试验件的两倍或四倍工作压力的水压试验，试验件充气，水箱内观察气泡，2工位设计。
5.1.2试验介质：水（循环使用，带过滤装置）
5.1.3压力测试精度0.5%，压力控制精度：±2.0%
5.1.4气密性试验：采用不锈钢制成的集水槽。
5.1.5试样连接：见图2
5.1.6带有排气阀的密封装置一套；
5.1.7升压速率控制：≤ 2MPa/min；
5.1.8配有试验观察用的透明亚克力水箱。
5.1.9.1规格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七种规格，5.1.9.2带有阀门控制；
5.1.9.3材质：采用usu304#不锈钢；
5.1.9.4压力表：15MPa，精度1.5级；
5.2承载力矩试验台：
5.2.1完成承载力矩试验，2工位。
5.2.1施加力矩（N.m）：1100、1560、2400、3290、4940、7100、9610；
5.2.2连接管道：两段长度各位400mm，采用不锈钢；
5.1.4试验组件：
5.1.4.1规格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七种规格，
5.1.4.2带有阀门控制；
5.1.4.3材质：采用usu304#不锈钢；
5.1.4.4压力表：5MPa，精度1.5级；
图4、沟槽式机械三通承载力矩试验装置图
5.3.1试验组件：与气密性、密封、耐压试验台共用；
5.3.2试验介质：自来水
5.3.3压力：0.2MPa；
5.3.4增加流量计检测渗漏量：
5.3.4.1采用电磁流量计，精度：0.5%
5.3.4.2移除密封圈后，保持管道系统中0.22MPa 的静水压，测设系统沟槽接头连接处泄漏量。
5.3.5压力测试精度0.5%
5.3.3泄漏收集盘：材质为不锈钢、容量70L左右满足实验要求；
5.3.4操作控制部分：
5.3.4.1采用计算机+模块采集和控制；
5.3.4.2试验由计算机收集和采集数据，可直接显示渗漏量，可按要求自动生成报表，打印报告。
5.3.5试验工位：1工位；
5.3.5保压时间：0~99.99min可任意设定；
5.4水压冲击试验台：
5.4.1完成试验件水冲击试验
5.4.2试验组件：与气密性、密封、耐压试验台共用；
5.4.3冲击频率：1次/S
5.4.4工作压力 ：0-4MPa；
5.4.5脉冲频率 ： 1HZ ;
5.4.6试验介质 ：水
5.4.7冲击次数：1~99999次可任意设定；
5.4.8压力测试精度±0.5%；
5.4.9试验工位：1工位；
5.5耐火试验台：
5.5.1试验件注水排气，内部升压至工作压力，完成火烧试验。
5.5.2试验组件：
5.5.2.1规格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七种规格，5.5.2.2工作压力：0-4MPa
5.5.2.3试验介质：水
5.5.2.4工位：1 个
5.5.2.2设有截止阀、安全阀、排气口；
5.5.2.3材质：采用usu304#不锈钢；
5.5.2.4压力表：5MPa，精度1.5级；
5.5.3燃烧部分：
5.5.3.1燃烧油盘：长度为600mm，宽300mm，高200mm，为不锈钢制作；
5.5.3.2燃油：注入12.5L的95#汽油，加入垫水，使油面距离油盘口50mm；
5.5.3.3安装位置：油盘口离试样高度200mm。
5.5.4水压力部分与真空度（负压密封性）共用。
主要元器件清单
|
序号 |
品名 |
型号/规格 |
数量 |
单位 |
品牌 |
|
1 |
高压泵 |
压力:15MPa 流量:16L/min 电机功率:5.5KW |
1 |
台 |
意大利Annovi Reverberi |
|
2 |
变频器 |
7.5KW VDF075B43A |
1 |
台 |
台湾台达 |
|
3 |
漏电开关 |
3P 63A DZ47LE / 2P 10A |
各1 |
个 |
正泰 |
|
4 |
开关电源 |
S-75-24 75W-24V |
1 |
个 |
台湾铭纬 |
|
5 |
交流接触器 |
CJX2-1810 |
3 |
个 |
上海正泰 |
|
6 |
中间继电器 |
MY2N--8脚带底座 DC24V |
12 |
套 |
日本OMRON |
|
7 |
压力变送器 |
MBS 3050 0-25MPA 4-20MA |
1 |
个 |
深圳帕亚科技 |
|
8 |
智能配电器 |
KCPD-111D 一端输入4-20mA转两端4-20mA输出 |
1 |
个 |
深圳肯创 |
|
9 |
功率放大器 |
DC24V-36VDC EGETECD比例控制器，PF-DC-10(电压型） |
1 |
个 |
上海东驰 |
|
10 |
电流表 |
HB404T-A |
1 |
块 |
台湾创鸿 |
|
11 |
电压表 |
HB404T-V |
1 |
块 |
台湾创鸿 |
|
12 |
智能数字显示报警仪 |
KCXM-2011PT3S 220V |
1 |
个 |
深圳肯创 |
|
13 |
热过载继电器 |
MR2-25 10A |
1 |
PCS |
上海正泰 |
|
14 |
中间继电器 |
MY2N--8脚带底座 DC24V |
3 |
套 |
日本OMRON |
|
15 |
接近开关 |
NPN SN04-N 24V |
1 |
个 |
台湾瑞科 |
|
16 |
高压电磁阀 |
Z151-6HB 35W 220V 0.3-20MPA |
1 |
个 |
重庆盾铭 |
