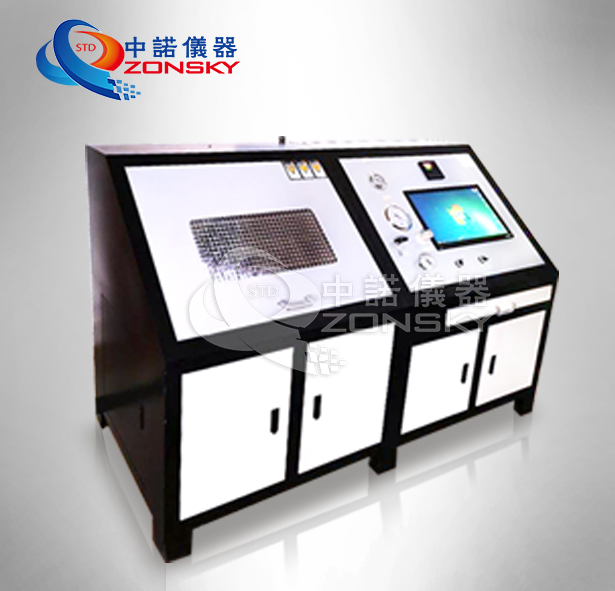

ZY6360 沟槽式管接件真空度（负压密封性）试验机
沟槽式管接件真空度（负压密封性）试验机适用于沟槽式管接件真空度（负压密封性）试验；适用于沟槽式管接件公称直径：标配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七种规格；符合GB/T5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.6节“真空度（负压试验）和7.3节真空度（负压密封性）试验”。
- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
一、适用范围：
1.1适用于沟槽式管接件真空度（负压密封性）试验；1.2适用于沟槽式管接件公称直径：标配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七种规格；
二、符合标准与检测项目：
2.1符合GB/T5135.11-2006《自动喷水灭火系统 第11部分：沟槽式管接件》第6.6节“真空度（负压试验）和7.3节真空度（负压密封性）试验”。
三、设备优点：
3.1采用计算机控制和采集数据；
3.2可以通过计算机实时显示曲线观察负压密封性；
3.3设备所使用核心件均为原装进口品牌。
四、主要技术参数：
4.1试验件抽真空，完成真空试验，观察真空压力表。
4.2真空泵：
4.2.1德国LEYBOLD莱宝真空泵
4.2.2真空度：0.08MPa；
4.2.3抽气速率：7.2L/s；
4.2.4功率：0.9kw；AC380V 50Hz
4.2.5进口3/4，出气口3/4；
4.2.6转速：3000r/min。
4.3.1品牌：美国DWYER
4.3.2型号：DPGA-00
4.3.3正压量程：0MPa~0.3MPa
4.3.4数字显示
4.3.5压力表：0.4级真空表
4.3.6压力表精度：1.0级
4.3.7外壳：不锈钢
4.4截止阀（阀门）：
4.4.1采用气动球阀；
4.4.2 重复开启5万次，零泄漏；
4.5.1量程：0MPa~3MPa；
4.5.1品牌：美国霍尼韦尔Honeywell；
4.5.2响应时间：<2 ms；
4.5.3测量精度:±1.0%；
4.6管材：采用不锈钢；
4.7控制系统：
4.7.1采用计算机+传感器+模块控制；
4.7.2操作界面：可设定试验压力、时间以及到达时间自动提醒；
4.7.3可显示压力跟时间的曲线，可从曲线上观察是否负压密封性。
主要元器件清单
|
序号 |
品名 |
型号/规格 |
数量 |
单位 |
品牌 |
|
1 |
高压泵 |
压力:15MPa 流量:16L/min 电机功率:5.5KW |
1 |
台 |
意大利Annovi Reverberi |
|
2 |
变频器 |
7.5KW VDF075B43A |
1 |
台 |
台湾台达 |
|
3 |
漏电开关 |
3P 63A DZ47LE / 2P 10A |
各1 |
个 |
正泰 |
|
4 |
开关电源 |
S-75-24 75W-24V |
1 |
个 |
台湾铭纬 |
|
5 |
交流接触器 |
CJX2-1810 |
3 |
个 |
上海正泰 |
|
6 |
中间继电器 |
MY2N--8脚带底座 DC24V |
12 |
套 |
日本OMRON |
|
7 |
压力变送器 |
MBS 3050 0-25MPA 4-20MA |
1 |
个 |
深圳帕亚科技 |
|
8 |
智能配电器 |
KCPD-111D 一端输入4-20mA转两端4-20mA输出 |
1 |
个 |
深圳肯创 |
|
9 |
功率放大器 |
DC24V-36VDC EGETECD比例控制器，PF-DC-10(电压型） |
1 |
个 |
上海东驰 |
|
10 |
电流表 |
HB404T-A |
1 |
块 |
台湾创鸿 |
|
11 |
电压表 |
HB404T-V |
1 |
块 |
台湾创鸿 |
|
12 |
智能数字显示报警仪 |
KCXM-2011PT3S 220V |
1 |
个 |
深圳肯创 |
|
13 |
热过载继电器 |
MR2-25 10A |
1 |
PCS |
上海正泰 |
|
14 |
中间继电器 |
MY2N--8脚带底座 DC24V |
3 |
套 |
日本OMRON |
|
15 |
接近开关 |
NPN SN04-N 24V |
1 |
个 |
台湾瑞科 |
|
16 |
高压电磁阀 |
Z151-6HB 35W 220V 0.3-20MPA |
1 |
个 |
重庆盾铭 |
