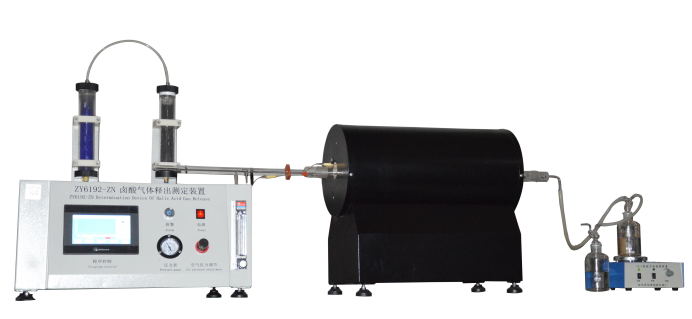

ZY6192-ZN智能型卤酸气体释出测定装置

一、卤酸气体释出测定装置符合标准
1.1符合 GB/T 17650.1-2021  取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分：卤酸气体总量的测定
1.2符合GB/T 17650.2-2021  取自电缆或光缆的材料燃烧时释出气体的试验方法 第2部分：酸度（用pH测量）和电导率的测定
1.2满足GB/T19666‐2005《阻燃和耐火电线电缆通则》标准的表6 规定和GA306.1‐2007 第6.3.4 条、GA306.2‐2007 第6.3.4 条、UL2556‐2007第9.10 和9.11 条要求。
二、卤酸气体释出测定装置适用范围
2.1 用于测定低卤和无卤阻燃电缆的卤酸气体总量的测定和用测量PH 值和电导率来测定气体的酸度。
三、卤酸气体释出测定装置主要参数
2.1 管形炉：加热腔有效长度及管径 600×ф42mm，配备一个可调电气加热系统。加热功率：220V /10KW （见图一）
2.2 燃烧管：
2.2.1材质：二氧化硅制成的耐火管，耐腐蚀气体。
2.2.2规格：内径40mm,在管形炉进口侧伸出的长度为60~200mm，在出口侧伸出的长度为60~100mm，留有间隙供热膨胀使用。
2.3 燃烧舟：
2.3.1材质：采用熔凝石英管。
2.3.2规格：长100mm，宽25mm，深10mm.
2.3.3燃烧舟送入方式：采用条形磁铁和铂线牵动方式。
2.4气体的收集：采用选瓶二个：其中一个配有磁力搅拌器，并且盛有220mL的氢氧化钠溶液。
2.5 供气系统：
2.5.1空气流量计：20mL~500mL/min可调

2.5.2压缩机（贵公司自备）
2.6 取样：500mg~1000mg
2.7 卤酸含量的测定：
2.7.1分析天平：精度为0.1mg（选配件，费用另计）               图二

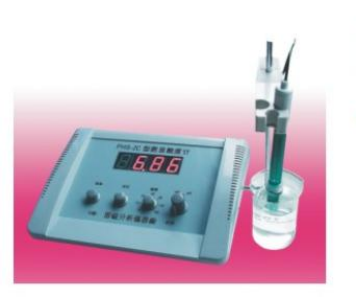

2.7.2数字PH计：精度为0.02PH （见图二）

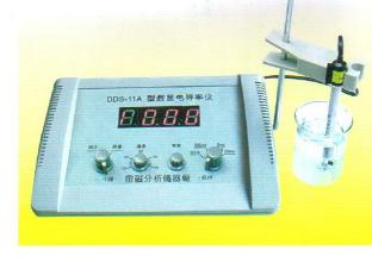

2.7.3电导率仪：测量范围：(0～1×105)μS/cm（图三）
2.8 电导率仪
2.8.1电导率仪采用大屏幕、蓝色背光、双排数字显示液晶具有手动、自动温度补偿功能
2.8.2电导池常数为0.01、0.1、1.0及10.0cm-1四种电极,由用户自选
2.8.3新颖平面设计，外观设计专利号：ZL 200430036029.2
2.8.4电器接插件低于平面，有助于防腐和安全
2.8.5自动转换测量频率,选用电导池常数0.01cm-1的钛合金电极和密封测量槽,可适合高纯水测量
2.8.6电导率仪技术指标：
2.8.6.1仪器级别:1.0级
2.8.6.2测量范围：
A电导率:(0～1×105)μS/cm
B电导池常数对应最佳电导率测量范围
C电导池常数cm-1 0.01 0.1 1 10
D测量范围μS/cm 0～2 0.2～20 2～1×104 1×104～1×105
2.8.7电极常数,cm-1:0.01、0.1、1.0、10.0
2.8.8电子单元基本误差: ±0.5%(FS)±1个字
2.8.9电子单元稳定性:±0.33%(FS)±1个字/3h
2.8.10仪器基本误差: ±1.0%(FS)±1个字
2.8.11温度补偿范围:(15～35)°C,基准温度25°C
2.8.12被测溶液温度：（5～60）℃
2.9数字PH计
2.9.1适用于大专院校、研究院所、矿企业的化验室取样测定水溶液的 pH值和电位（mv）值、此外，还可配上离子选择性电极，测出该电极的电极电位. 具有三又二分之一LED数字显示具有手动温度补偿功能；配用本厂E-201-C-Q9型pH复合电极
2.9.2仪器级别：0.02级
2.9.3测量范围： pH:（0.00-14.00）pH  mV:（-1400－－1400）mV
2.9.4分辨率: pH:0.01pH  mV:1mV

2.9.5基本误差： pH:±0.01pH±1个字    mV:±2mV±1个字
2.9.6输入阻抗:1×1012欧姆
2.9.7稳定性：±0.01pH±1个字/3h
2.9.8温度补偿范围:（0-60）℃
2.9.9长度1.5M,宽度0.8M
