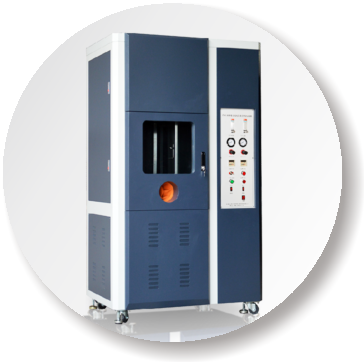

ZY6014F单根绝缘细电线电缆垂直燃烧试验机

一、适用范围：
适用于在火焰条件下，单根绝缘细电线电缆或细光缆火焰垂直蔓延试验。试样两端固定并垂直置于三面是金属板的金属罩中。点燃喷灯，试样应校直并在金属罩的中央垂直夹住，在试样下部按导体截面施加5N/mm2的负荷，使上下夹头之间的距离为550m。
二、符合标准
符合GB/T18380.21-2008、IEC60332-2-1、GB/T18380.22-2008、IEC60332-2-2标准要求。
三、主要参数：
3.1仪器组成：金属罩、引燃源、试验箱组成；
3.2金属罩：高1200mm,宽300mm,深450mm,正面敞开，顶部和底部封闭；
3.3引燃源：
3.3.1标准丙烷喷灯：符合GB/T18380.21-2008图2标准；
3.3.2燃气：纯度大于95%的丙烷；（用户自备）
3.3.3压力调节：0~150Kpa；
3.3.4燃烧时间：0~99.99s/m任意设定；
3.3.5火焰长度：为125mm；
3.3.6点火：为高压自动电火；
3.4试验箱（通风橱）：容积大于1.0立方米；
3.5、砝码：4N、5N、10N、20N
3.6电源：AC220V,100W
四、设备结构：
4.1组成：由燃烧箱、金属罩、引燃源组成；
4.2燃烧箱：由钢板数控加工成型，经高温静电烤漆；
4.3金属罩：采用SUS304#不锈钢制成；
4.4控制部分：采用国内外知名品牌，由继电器控制；
4.5带排烟气风机；
4.6带观察窗，观察燃烧情况；
4.7配有密封胶皮手套；
4.8外形尺寸：高1700mm，宽1050mm，深650mm。
