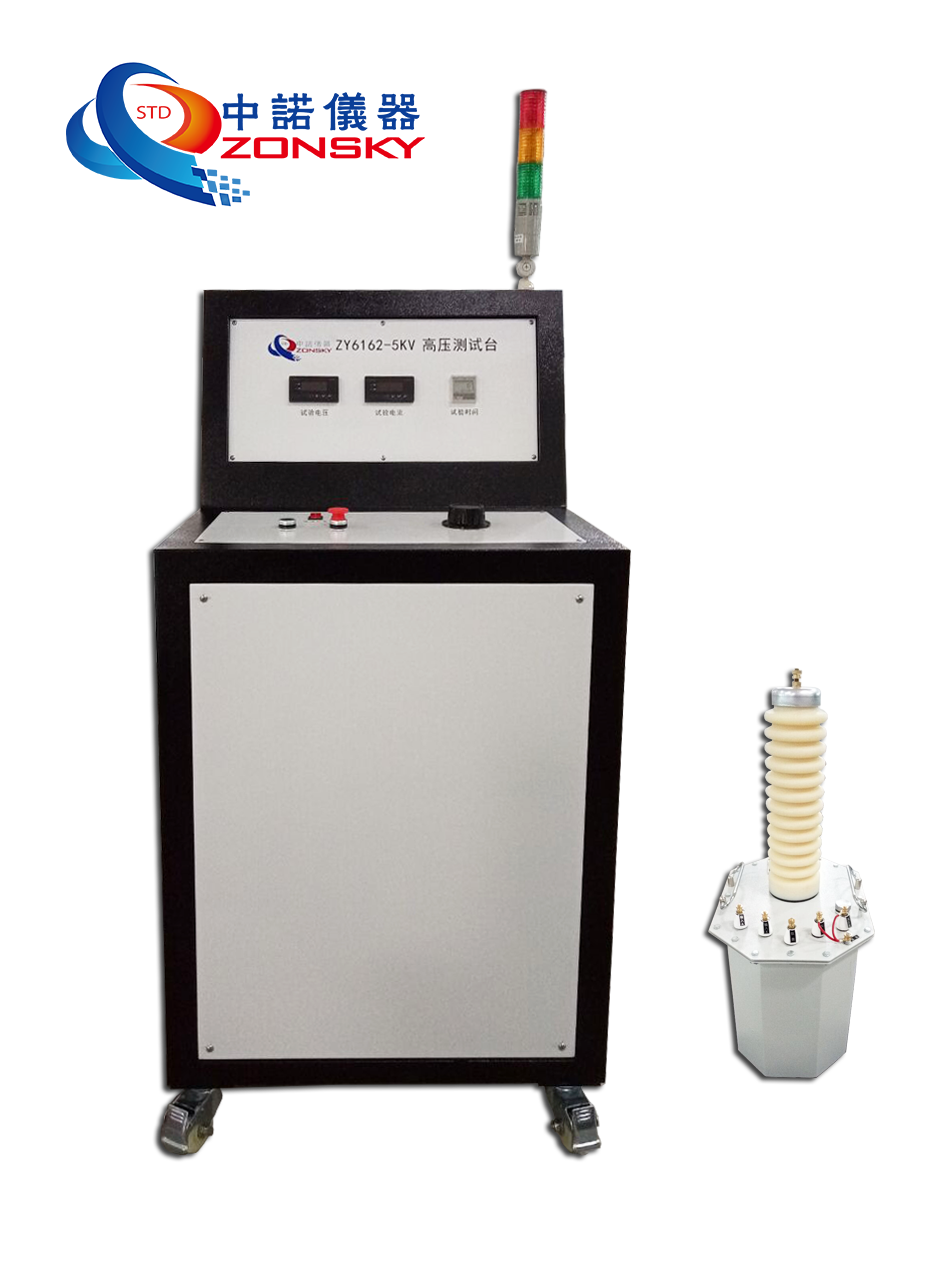

ZY6162-5KVA 高压测试台

ZY6162-5KVA高压测试台，是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，其精良的设计和周到细致的考虑贯彻了“一切为用户着想”的设计理念，使您在使用时轻松自如、得心应手，其设计符合：GB/T3048.8-2007等标准。

高压测试台技术参数

1、供电电源：AC 220V±10%，50Hz；

2、额定容量：5KVA；

3、试验电压：0-50KV；

4、泄漏电流：100mA

5、高压电压分辨率： 1V；

6、高压电流分辨率： 1mA；

7、计时范围： 0~9999s/m/h任意设定；

8、环境温度： 0~40°C；

9、环境湿度： ≤80% RH（无凝结水）；

10、总功率：5KW；

11、外观尺寸约：L700*W650*H1735(含报警灯高度）。

高压测试台试验要求

1 除非产品标准另有规定，试验应在（20土15)℃温度下进行，试验时，试样的温度与周围环境画度之差应不超过士3℃.

2 对试样施加电压时，应当从足够低的数值（不应超过产品标准所规定试验电压值的40%)开始，以防止操作瞬变过程而引起的过电压影响，然后应缓慢地升高电压，以便能在仪表上准确读数，但也不能升得大慢，以免造成在接近试验电压时耐压时间过长，当施加电压超过75%试验电压后，只要以每秒2%的速率升压，一般可满足上述要求。应保持试验电压至规定时间后，降低电压，直至低于所规定的试验电压值的40%, 然后再切断电源，以免可能山现瞬变过程而导致故障或造成不正确的试验结果。

高压测试台试验结果及评定

1 试样在施加所规定的试验电压和持续时间内无任何击穿现象，则可认为该试样道过耐受工颗电压试验。

2 试验中如发生异常现象，应判断是否属于“仅击穿”。假击穿现象应予持除，并重新试验。只有当试样不可能再次耐受相同电压值的试验时，则应认为试样已击穿。

3 如果在试验过程中，试样的试验终端发生沿其表面闪络放电或内部击穿，允许另做试验终端，并重复进行试验；

4 试验过程中因故停电后继续试验，除产品标准另有规定外，应重新计时。

高压测试台注意事项

1 试验回路应有快速保护装置，以保证当试样击穿或试样端部或终端发生沿其表面闪络放电或内部击穿时能迅速切新试验电源；

2 试验设备，测世系统和试样的高压端与周围接地体之间皮保持足够的安全肥离，以防止产生空气放电，试验区域周围应有可第的安全指施，如金属接地播拦，信号灯或安全警示标志。

3 试验区域内应有接地电极，接地电阻应小于40, 试验装登的接地端和试样的接地端或附加电极均应与接地电极可靠连接。
