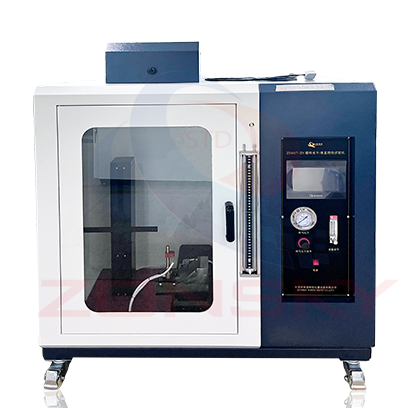

适用范围：

主要用于对塑料或塑料部件处于50W火焰条件下,水平或垂直方向燃烧,测定塑料及塑料部件燃烧性能。以判断塑料耐火等级。

设计标准：

符合：GB/T2408《塑料 燃烧性能的测定 水平法和垂直法》

符合：IEC 60695-11-10：2013《塑料 燃烧性能的测定 水平法和垂直法》

适用标准：

符合：ISO1210

符合：UL94之V-0V-1V-2

符合：ASTMD635

符合：IEC707

主要特点：

1、采用PLC+触摸屏程序控制，试验数据能自动存储20组以上、自动读取，自动计时；

2、测试箱体体积大于0.5立方米，箱体内壁为黑色;

3、大型透明观测窗，便于充分观测试样燃烧状态;

4、人性化设计的大门窗方式，便于安装和调试试样以及燃烧器;

5、燃烧器角度可45、90度便捷调节，满足各个标准需要;

6、采用高精密调节阀，调节标准所需气体压力；

7、顶部排风装置，抽取燃烧所产生的废气；

8、配备符合ASTM D5207标准温度校准装置

主要性能参数：

1、燃烧箱体：

1.1、箱体：容积≥0.5m³，采用数控机床加工成型，圆弧造型美观大方.优质钢板静电喷涂高温烤漆，具有美观防锈防腐等特点；

1.2、箱体顶部设有强力抽风排烟系统，在试验完成时，将废气排出到室外；试验过程中，此系统为停止状态；

1.3、箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试验情况。

2、燃烧喷灯：

2.1、本生灯燃烧功率为50W，符合IEC 60695-11-4：2004火焰A、B或C以及ISO10093:1998P/PF2的要求；

2.2、喷火口内径：Ф9.5±0.1mm，喷汽口：Ф0.9±0.03mm，喷口距空气进口高度为100±10mm；

2.3、喷灯角度：水平法为45度，垂直法为90度；

2.4、火焰高度：15mm~45mm可任意调节；

2.5、燃气：甲烷燃气，纯度不低于98%。

3测温系统：

3.1、铜块：直径：Ф5.5±0.01mm，质量为1.76g±0.01g；

3.2 、K型热电耦，丝径为0.5mm的铠装热电偶，适合测量温度为1050°C以上。符合GB/T16839-1997标准要求；

3.3、手持式测温表和K型热电耦相匹配。其读数可大1000℃；

3.4、整过测试系统为：活动式，测温时将其置于试验箱内，进行测温；

3.5、配备电子秒表：精确到0.1S（在测温校验时备用）。

4燃气控制：

4.1、流量计：采用玻璃转子流量计，流量范围：0~160mL/min可调；

4.2、压力表：适用于0~7.5kpa范围压力测量；

4.3、调节阀：调节气体流量。

5、试样夹具：

5.1、试验支架：由不锈钢制作，分水平支架与垂直支架，水平支架下方有金属丝网，金属丝网为由直径0.40mm的钢丝，网格为每25mm为20个孔丝网制成，垂直支架与喷灯所在平面与观察窗平面平行，便于观察与操作。

5.2、试样夹最大夹持厚度：≤13mm

5.3、试样夹垂直方向调整距离：≤100mm；

5.4、试样夹水平方向调整距离：≤70mm；

5.5、配备可以测量水平和垂直燃烧时内、外焰的标尺一套。

客户案例：

中国消防救援学院——ZY6017-ZN塑料水平垂直
