适用范围：

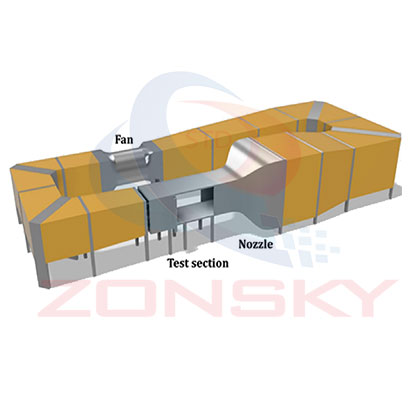

ZY6254B-ZN 智能型闭环式风洞试验台，适用于模拟隧道用作校正风速表度量单位标准。风量由风机加变频器调节，空气由OPEN测试段吸入，经入口段、轴流分机、扩充段、稳定段、整流段、收缩段、温度测量段，风速测量段、试验段、再到入口段等组成。

二、主要技术参数：

2.1测量系统：

2.1.1采用带触摸屏+PLC控制，Labview设备和仪器专用开发软件，界面严谨，自动化程度高。采用全套先进的数字式实时数据测量及采集系统并自动开发了数据分析和处理软件，自动循环实验程序，即时生成表格和记录。有足够的存储量，供用户自己使用。人性化设计。

2.2入口段：由1600mm*1800mm长方形管道组成；

2.3风机;

2.3.1风量：25万m³/h

2.3.2功率：130kw;

2.3.3风压：全压1228Pa

2.4扩充段：由风机出口扩充到（3000*3000）mm；

2.5稳压段：（3000*3000）mm，使紊乱不均的气流有足够的时间稳定下来衰减气流中的施涡，提高气流中的旋涡，提高气流在方向和速度上的均匀性；

2.5整流段（紊流）：（3600*3800）mm，由数层金属丝网组成的整流网，可使大尺度的旋涡分割为小尺度的旋涡，而小尺度的旋涡可在稳定段中迅速衰减下来，从而降低气流的湍流度特别是轴曲端流度，整流装置使速度大的气流能量损失大，速度小的气流能量损失小，起到使气流速度分布均匀的作用；

2.6收缩段：由（3600*3800）mm收缩到（1200*1200）mm，连接整流段与稳定段之间的一段光滑过渡管道为收缩段。收缩段使整流段的气流均匀地加速后进入稳定段，有助于提高试验段气流的均匀性，降低湍流度。

2.7试验段：为方形（1200*1200*1200）mm，为OPEN，为测试样品区域。

2.8测量段：

2.8.1测量温度、压力、流量等测量。

2.8.2测量段规格：（1200*1200）mm，长为800mm；

2.8.3测速段：风速40m/s，可调节，精度为20%-100%，＜1%。测量位置横截面几何中心点测量；采用热球式电风速计测量，量程为0~50m²/h；

2.8.4压力测量：采用5点测量，4个测量点为四个面中心点各安装一个，第5个点为截面积的中心点测量；采用皮托管+微差压力计测量

2.8.5温度测量：采用5点测量，4个测量点为四个面中心点各安装一个，第5个点为截面积的中心点测量；采用PT100传感器测量
