一、适用范围

1.1适用范围：适用于螺旋桨风速计，热球式风速计等常温下的风洞试验；

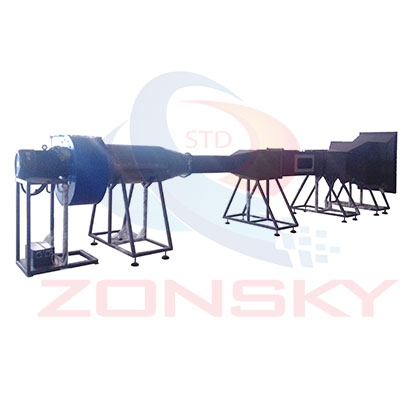

1.2概述：为吸入式直流风洞。风量由风机出口的风门调节，空气由吸风口吸入，经入口段、整流段、变径段、圆形试验段、测量段、扩展段、风机等组成。

二、主要性能参数：

2.1测量系统：

2.1.1采用计算机控制，Labview设备和仪器专用开发软件，界面严谨，自动化程度高。采用全套先进的数字式实时数据测量及采集系统并自动开发了数据分析和处理软件，自动循环实验程序，即时生成表格和记录。有足够的存储量，供用户自己使用。人性化设计。

2.1.2进、出口风温分别采用网状电阻温度计测量，测量4个点的温度计算出平均值。

2.1.3空气流量：由标定过的皮托管及倾斜式微压计测量。

2.1.4气压：采用微差压力计测量；

2.1.5风机:

2.1.5.1采用变频调速；

2.1.5.2风量：25101m³/h；

2.1.5.3风压：最大风压1125Pa；

2.1.5.4风机功率：功率15kw；

2.1.5.5风机型号：4-72型10C；

2.1.6风速：0~30m/s。

2.2吸气段：采用喇叭形的直路式吸气方式，喇叭形开口为1500mm，长度500mm，喇叭形最大1920mm；

2.3整流段：由数层金属丝网组成的整流网，可使大尺度的旋涡分割为小尺度的旋涡，而小尺度的旋涡可在稳定段中迅速衰减下来，从而降低气流的湍流度特别是轴曲端流度，整流装置使速度大的气流能量损失大，速度小的气流能量损失小，起到使气流速度分布均匀的作用，规格:1500*1500mm方形，长度1000mm。

2.4收缩段：连接整流段与稳定段之间的一段光滑过渡管道为收缩段。收缩段使整流段的气流均匀地加速后进入稳定段，有助于提高试验段气流的均匀性，降低湍流度。方形1500mm转成600mm，角度为45度；

2.5矩形试验段1：为矩形600*600mm，长度为1000mm；

2.6变径段：由方形600*600mm变成直径为500mm圆形管道；

2.7圆形试验段：直径500mm，长度1000mm

2.8测量段：直径500mm，长度1000mm。测量温度、压力、流量、风速等测量。

2.9扩压段：由直径500mm扩增到直径800mm，让气流以较小速度排入大气，以降低气流的能量损失。

2.10稳压段：直径800mm，长度1000mm；

2.11到风机段

2.12风洞设计要求：

2.12.1试验段：分成两个试验段，前端为矩形试验段，规格为600mm*600mm，后段为圆形500mm；

2.12.2总长度：约8000mm 设备最宽处为入口段1920mm，高度2300mm；

2.12.3供电：15KW/380VAC

2.12.4总机重量：2.0吨

2.12.5风机功率：15KW

2.12.6最大风量：＞30000m³/h

2.12.7风压：1100Pa

2.12.8整机材质：采用Q235 3mm厚钢板+加强筋分段制成。
