ZY6283采暖散热器散热量性能检测系统

一、适用范围

1.1适用于热媒为水（热媒温度低于当地大气压下水的沸点温度）的散热器标准散热量的测定；

1.2测试样品的标准洒热量不宜小于400W，且不宜大于2600W；

二、符合标准：

2.1符合GB/T13754-2017《供暖热器散热量测定方法》；

2.2符合JG/T403-2013《辐射供冷及供暖装置热性能测试方法》。

三、设备主要优点：

3.1测控软件采用美国NI公司高精度仪器开发软件LabView软件开发，基于windows操作平台；

3.2软件界面显示：标准特性公式、标准散热量、金属热强度、散热量与过余温度的关系曲线、水的质量流量；

3.3测试方式：有计算机采集和运算，采用全智能自动检测方式

3.4系统采用上送风下回流的空气冷却方式，送风口≥20个，确保小室风速0.1～0.5m/s；

3.5水的流量：采用高精度质量流量计；

3.6温度采集：采用高精度PT1000温度传感器，基本误差小于±0.1℃，稳定性非常好；

3.7特有的热媒循环系统，保证了散热器进口压力的稳定性和温度的精确性；

3.8所有加热水箱采用双层保温结构，内衬采用USU304#不锈钢板，有良好的保温和防腐蚀作用；

3.9整个管路采用无缝不锈钢管，耐高压，在高压下无渗漏；

3.10安全性能：具有过流、过压、缺相与断相等自动保护功能。

3.11测试工况：在过余温度分别为（30.0±2.5）K、（44.5±1.0）K、（60.0±2.5）K

三个工况测试，连续无人职守完成实验。

3.12实验用水采用局部加热的方法,水只在水箱和散热器之间是热水,其他区域为常温

水,实验用水循环使用。

3.13计算机自动采集和自动修正大气压；

3.14

四、主要技术参数：

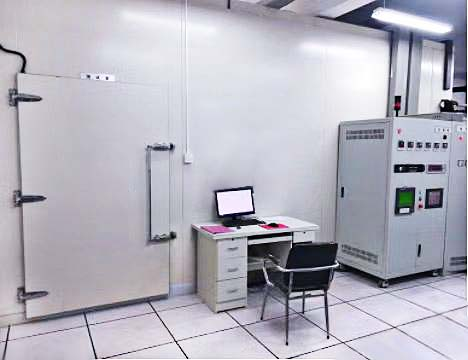

4.1设备组成：由水箱、电锅炉、主水泵（不锈钢注塞泵）、循环水散热器、流量计、电子称重、密闭小室夹层制冷系统、监视器（可观察小室内的情况）、操作台及无锈管路组成；

4.2温度测量：

4.2.1水流温度测量的扩展不确定度（k=2）小于0.05K；

4.2.2进出口温差测量：扩展不确定度（k=2）小于0.1K；

4.2.3过余温度测量：扩展不确定度（k=2）小于0.1K。

4.2.4热媒循环系统的稳定条件：温度与平均值的最大偏差为±0.1℃；

4.2.5测试小室的稳态条件：

4.2.5.1各壁面中心温度与平均值的最大偏差：±0.3℃；

4.2.5.2安装散热器墙壁内表面温度与平均值的最大偏差：±0.5℃；

4.2.5.3基准点温度与平均值的最大偏差：±0.1℃；

4.2.6环境控温精度：±0.2℃

4.3质量：

4.3.1采用电子称称水容器中水的质量；

4.3.2称重量程：30kg；

4.3.3精度：0.1g

4.4计时器误差：≥0.01s；

4.5大气压力：±0.2KPa；

4.6流量测量：

4.6.1采用液体质量流量计测量；

4.6.2量程：0~400L/h；

4.6.3流量测量精度：±0.5%

4.7夹层风速：0.1-0.5m/s
4.8可测最大散热量：4000W

4.9功率：≤35kW，~380v，50Hz（满负荷时）

五、设备结构：

5.1测试小室内尺寸：长度（4.00±0.02）m；宽度为（4.00±0.02）m；高度为（2.9±0.1）m。

5.2小室在测试过程中均保持很好气密性且小室内壁面不结露；

5.3小室的内表面应涂非金属亚光涂料，发射率不小于0.9；

5.4 测试小室壁面应平整光洁，接缝应整齐。

5.5 外环境采用聚氨脂夹芯彩钢板 保温层的厚度为100mm，热阻不低于2.5（m²·K）/W。

5.6 测试小室的构造应充分密闭以防止无组织的空气侵入。

5.7 试验用水：循环使用；

5.8水加热：采用多级加热及大流量循环的方式，以确保即使进入试件的流量较小时也能试温度稳定；

5.9水冷却：水在流出试验箱体后应先进行降温然后进行质量流量的测量。制冷系统采用进口全封闭制冷压缩机组，蒸发器；

5.10试验过程中保证水流量的稳定，水流量的调节完全自动控制。
