一、微控型电线电缆烟密度试验机适用范围：

1.1 适用于测定单根塑料线、控制、交联、电梯、船用、矿用电缆等不延燃性能。

二、微控型电线电缆烟密度试验机符合标准：

2.1 符合GB/T 18380.11-2008、IEC60332-1-1:2004《电缆和光缆在火焰条件下燃烧试验 第11部分 单根绝缘电电缆电缆火焰垂直蔓延燃烧 试验装置》标准要求。

2.2 符合GB/T 18380.12-2008、IEC60332-1-2:2004《电缆和光缆在火焰条件下燃烧试验 第12部分 单根绝缘电电缆电缆火焰垂直蔓延燃烧 1kw预混合火焰试验方法》标准要求。

三、微控型电线电缆烟密度试验机主要参数：

3.1试验箱/通风柜：容积为1.0M³；内部金属罩机外箱采用不锈钢。

3.2燃烧喷灯：1KW预混合型燃烧喷嘴（按GB/T5169.14-2017标准制作），喷灯产生的火焰蓝色内椎体高度为55±5mm，外焰高度为180±10mm；

3.3喷口直径 7±0.05mm。

3.4喷灯流量要求：在23℃、0.1MPa的条件下，丙烷流量为650±30ml/min

3.5空气源：

3.5.1压缩空气；采用0.7Mpa，500W空气压缩机；

3.5.2空气质量流量计：流量范围为：0～20L/min可调；

3.5.3压力：0~0.15Mpa压力表显示；

3.5.4调节阀：调节压力和流量；

3.5.5压缩空气为10±0.5L/min  火焰强度要求：能在45±5s内将测定铜块的温度从100±2℃上升到700±3℃

3.6燃气源：

3.6.1燃气：丙烷气体，纯度不低于95%；

3.6.2燃气质量流量计：流量范围为0～1000mL/min可调；

3.6.3压力：0~0.15Mpa压力表显示；

3.6.4调节阀：调节压力和流量；

3.7被试验电线电缆长度：600±25mm；

3.8被试验电线电缆外径：1~30 mm；

3.9金属罩：高1200mm，宽300mm，深450mm；

3.10点火方式：高压自动点火

3.11供火时间：0.1-99.99s/m可设定，到了设定时间火焰停止燃烧；

3.12延燃时间：自动记录延燃时间，分辨率0.01s；

3.13具有手动和自动转换功能，根据实际情况选用手动或自动。

四、设备结构：

4.1组成：由燃烧箱、金属罩、控制部分组成；

4.2燃烧箱：容积为1.0M³，内尺寸为，长1050mm X宽650mm X高1600mm。

4.3控制部分：采用国内外知名品牌，由触摸屏控制；

4.4带排烟气风机；

4.5带观察窗，观察燃烧情况；

4.6配有密封胶皮手套；

4.7配有火焰尺

4.8箱体密封：我公司箱体采用满焊，门四周采用封条，并且配压力锁

4.8外形尺寸：长1080mm X宽650mm X高1750mm。

五、温度测量系统:

5.1测温铜块：外径直径9mm，质量为10g；采用优质电解铜

5.2采用铠装直径0.5mm丝径的K型热电耦嵌入质量为（10.0±0.05g），外径为9mm的标准铜块中，标准铜块采用优质电解铜

5.3配手持式数显温度表能实时显示当前温度，其读数温度范围最高为0-1300℃；

5.4配秒表一个。

六、环境使用条件：

6.1地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。

6.2附近没有强电磁辐射源。

6.3设备周围留有适当的维护空间。

6.4温度：5℃～30℃。

6.5气压：86～106kpa。

6.6 AC220V/50HZ。

6.7电压允许波动范围： 220V±10%。

6.8频率允许波动范围： 50Hz±1%。

6.9要求用户在安装现场为设备配置相应容量的空气、电力开关，并且此开关必须是独立专门供本设备使用。

6.10设备不工作时，环境的温度应保持+0～45℃以内。

6.11整个燃烧箱要保证接地。

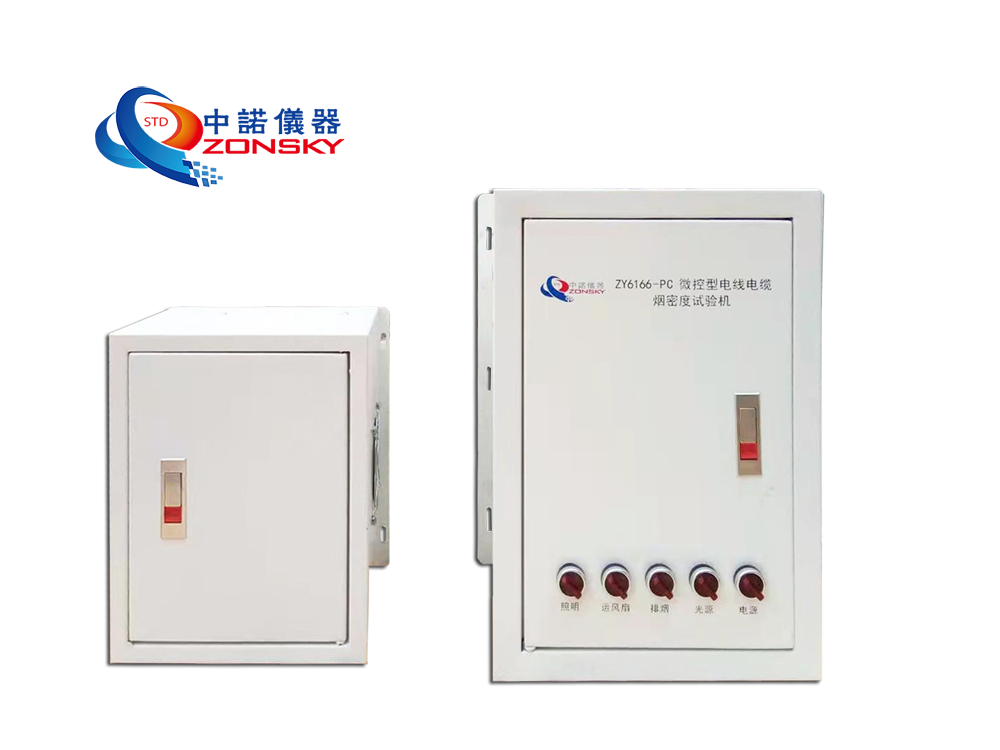

总电源：控制试验机电的通断。

照明：打开此按钮，箱体内照明灯打开方便安装试样以及清理箱体。

排烟：试验期间，会产生大量浓烟或废气，试验完成后按下此按钮排除废烟。

风扇：台式风扇，试验所需打开风扇。

光源：控制用于实验时的光源。
