消防灭火喷头布水试验机

适用范围：

适用于自动喷水灭火系统洒水喷头和水雾喷头布水试验。

符合标准：

2.1符合GB5135.1-2003《自动喷水灭火系统 第1部分：洒水喷头》第7.4节布水试验的非边墙型喷头和边墙型喷头；

主要技术参数：

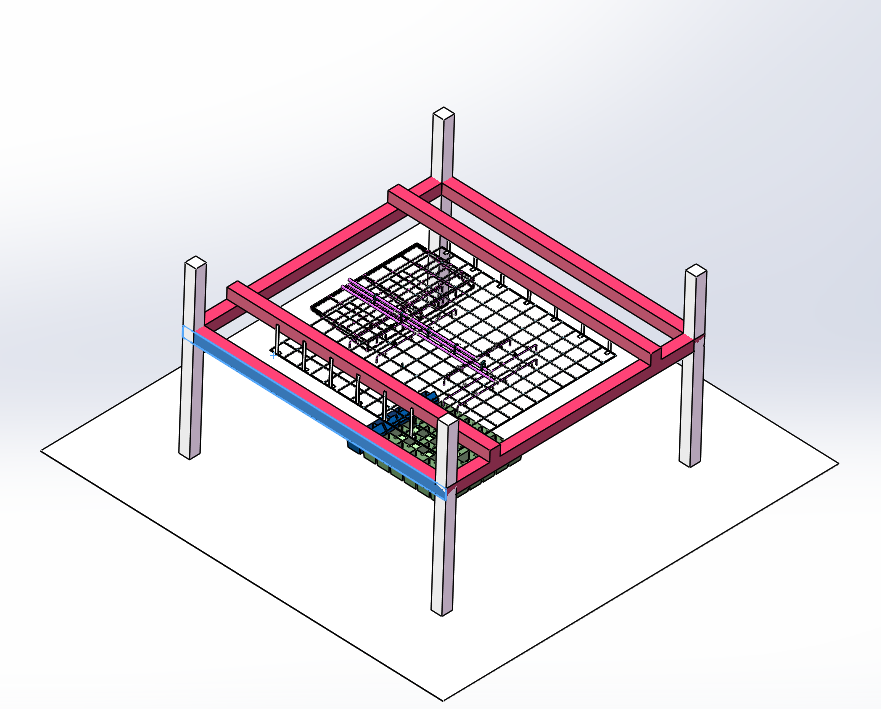

3.1仪器组成：由试验室、水压源、喷头安装装置、集水盒、试验管路、控制部分组成；

3.2试验室：顶部安装试样喷头、底部布置集水盒，长7.0m、宽7.0m、高3.0m。地下安装有排水沟，内墙表面不透水、不吸水的材料覆盖；（需方自备）

3.3水压源：

3.3.1水箱：为2T，采用不锈钢制作；

3.3.2流量计：

3.3.2.1采用DN25电磁式液体流量计四个；

3.3.2.2流量计量程：(0~200)L/min；

3.3.2.3精度：1.5级；

3.3.3压力源：

3.3.3.1采用管道泵；

3.3.3.2进出口：DN65;

3.3.3.3流量：48m³/h；

3.3.3.4扬程：25m；

3.3.3.5功率：5.5kw。

3.4喷头安装装置：

3.4.1直立型喷头：每只溅水盘与吊顶距离为50mm；

3.4.2下垂型喷头：每只溅水盘与吊顶距离为275mm；

3.4.3边墙型喷头：每只溅水盘与吊顶距离为100mm

3.4.3齐平、嵌入、隐蔽式喷头：安装在6m*6m的吊顶上，吊顶置于试验室的中央。试验喷头通过通径为25mm，长度大于150mm的短管和变径连接在水平管路上；

3.5集水盒：为正方形，边长500mm，深度300mm，不锈钢材质，共100个。

3.6试验管道：主管采用DN65,只管采用DN25，以及弯头和直通连接；

3.7控制部分：采用触摸屏+PLC控制；

3.8整机功率：AC380V 7.5KW。
