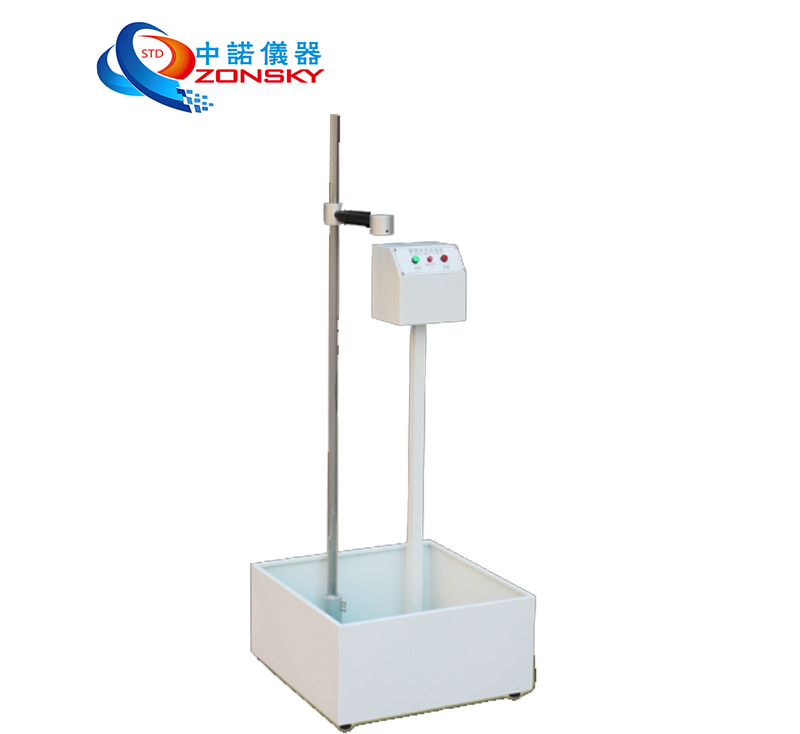

一、适用范围：
适用于洒水喷头机械冲击试验
将5只喷头试样，分别按正常安装的正、反方向和垂直于两轭臂所在的平面的方向固定在机械冲击台上，冲击加速度为100g，在每个方向进行3次冲击试验。
二、符合标准：
符合GB5135.1-2019《自动喷水灭火系统 第1部分：洒水喷头》第7.16节“机械冲击试验”
三、主要技术参数：
3.1钢球重量：100g
3.2钢球重量允许误差：±5g
3.3保护装置：四周有防护网箱
3.4控制及升降方式：电气控制电磁铁吸盘，手动升降电磁体固定杆
3.6跌落高度：0~1500mm（手动可调，钢尺显示刻度，根据要求选择）
3.7跌落高度显示：刻度钢尺加直角尺垂直指示
3.8跌落高度精度：1mm
3.9跌落杆形状：方杆
3.10样品框工作空间：400×350mm
3.11样品夹持方式：夹具夹持
3.12跌落铁板：厚度10mm
3.13机台尺寸(L×W×H）：约500×400×1800mm
3.14机台重量：约30kg
3.15工作电源：AC220V、50HZ
