三、主要技术参数

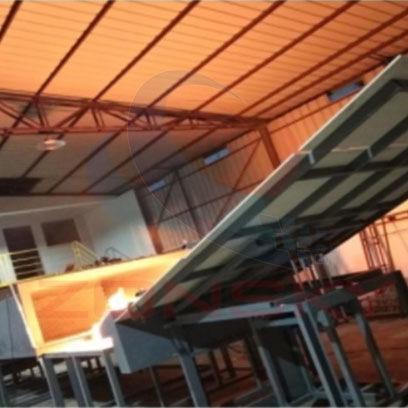

3.1测试试样架结构：采用金属方管焊接及角钢而成；

3.2测试试样架测试角度调整：采用自动调整方式，可以根据使用不同角度自动调整；
3.3测试支架角度调节范围：0-50度，满足ISO12468方法A以及ENV 1187 t1中对于试样最大倾斜高度为45度的测试要求；
3.4风道材料：SUS304不锈钢，厚度为2 mm，上部风道中安装有细蜂巢式格栅，出口处粗蜂窝状格栅；
3.5风机：风机风速最大为15000m³/h；
3.6风机调节：采用变频调节，由计算机自动调节。功率5.5KW；
3.7风道采用滚珠丝杆，伺服电机驱动方式，可自动调节角度；
3.8风道可调节角度范围：为0-35度，满足ISO 12468中方法B和方法C；
3.9风速调节和控制：

3.9.1在试样表面 7 个不同位置用风速仪测试风速，距离校准板底端 500 mm士5 m m设置四个校准点其中三个点（v1、v2、y3)与校准板垂直距离为100 mm±5 mm，V1处于校准试件中轴平面上，v1和v2 分别设在中心轴两侧300 mm士5 mm处 ，另一点(v4)在中轴平面内，与校准板垂直距离为200 mm士5 mm。另外三个点(v5、v6、v7)距离校准板底端1700 mm士5 mm，与校准板垂直距离为100 mm士5 mm。

3.9.2风速仪精度：0.1m/s
