一、适用范围：

适用于电动摩托车和电动轻便摩托车用锂离子蓄电池系统外部火烧试验。

二、执行标准：

符合GB 36672《电动摩托车和电动轻便摩托车用锂离子电池安全要求》（报批稿）8.2.12条款“外部火烧”要求。

三、主要参数：

3.1测试最大样品尺寸：≥（W1500✕D1000✕H500）mm；

3.2最大承重≥500 kg；

3.3燃烧台到油面距离：汽油液面与测试对象的距离在300mm～550mm范围内可调，油盘底层应注入水；

3.4油盘尺寸：配置不少于2个油盘，油盘尺寸，尺寸精度±5mm：W1000mm✕D1000mm、W500mm✕D500mm；

3.5耐火隔板尺寸：符合标准GB 36672-XXXX《电动摩托车和电动轻便摩托车用锂离子电池安全要求》（报批稿）图7要求，耐火砖尺寸240✕120✕*70mm (±5mm)

3.6试验车移动速度：≥6000mm/min，速度可调；

3.7试验车移动动力：电机加链条传动；

3.8盖板移动速度：≥6000mm/min，速度可调；

3.9盖板移动方式：链条带动；

3.10点火方式：采用远程控制，高压脉冲自动点火；

3.11控制方式：PLC+触摸屏近距离调整与电脑远程控制相结合；

3.12电池处理水箱：

3.12.1箱体内部尺寸：W2000✕D1500✕H1200mm，尺寸精度±5mm：

3.12.2内箱材质：采用SUS304不锈钢，厚度4.0mm，四周型材框架加强焊接

3.12.3进排水接口：DN40

3.12.4溢流口：DN40

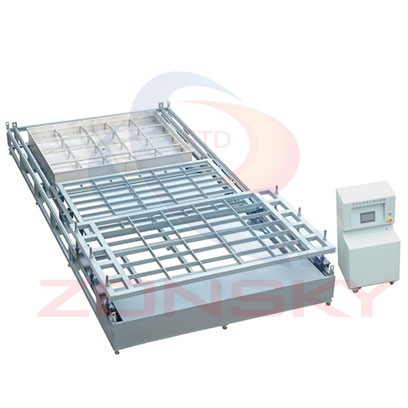

四、设备结构：

4.1智能化设计：试验物采用自动移动方式，将电池包或系统用龙门吊吊装在火烧架上后，所有试验采用智能化设计，整个试验自动完成；

4.2可拆装主机：主机采用工型钢焊接而成，分成三个部分，分别是燃烧部分、盖板部分、

上货部分。三个部分可拆装后拼装，便于运输和现场安装。

4.3设备平衡设计：每一个主题底部均安装平衡调节脚杯，可根据现场的地面平整度调整滑轨的水平度，便于设备整体稳固运行。

4.4燃烧架移动方式：火烧架的滑轨上安装多个脚轮，由链条传动使电池包或系统试样平稳移动。

4.5升降移动车：试样电池包支撑架车采用高度可调结构设计，可根据要求调节试样电池包与燃烧盘之间的距离。距离为350mm~550mm范围内可调，默认值为500mm；
