适用范围

1.1评价军服、防火服、消防服、阻燃耐高温作业服等特种服装的防护性能，是个困扰业界的难题。燃烧假人试验系统属服装科学与生物物理学等交叉的国际前沿尖端科技，是当前公认的客观全面评价服装整体热防护性能的最佳手段。所设计的燃烧假人是依据中国成年男性的体型定制的，身体表面均匀分布135个高温传感器，各部位关节都可活动，能模拟人体的多种着装姿态。

燃烧假人和燃烧模拟环境实验室的研制成功，提供了人体与外界交互的有效测试平台，我们给“火人”穿上防护服开展燃烧实验，既可以开展防护服阻燃性能的传热传质学研究，又能够进行人体组织烧伤分析的生物物理学研究。

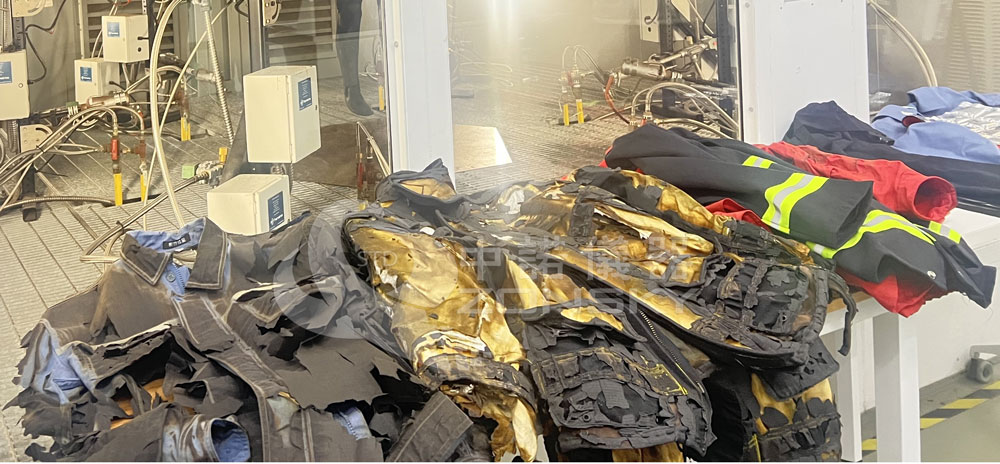

图2、穿戴消防服燃烧假人现场

1.2燃烧假人试验：

   将被测服装穿在仪器化假人身上,置于热通量、持续时间和火焰分布均可控的实验室模拟轰燃条件中,通过仪器化假人皮肤表面热传感器输出数据计算可能造成的二度、三度烧伤及总烧伤面积,烧伤面积越大,产生烧伤程度越重,则服装的热防护性能越差,反之,服装的热防护性能越好。

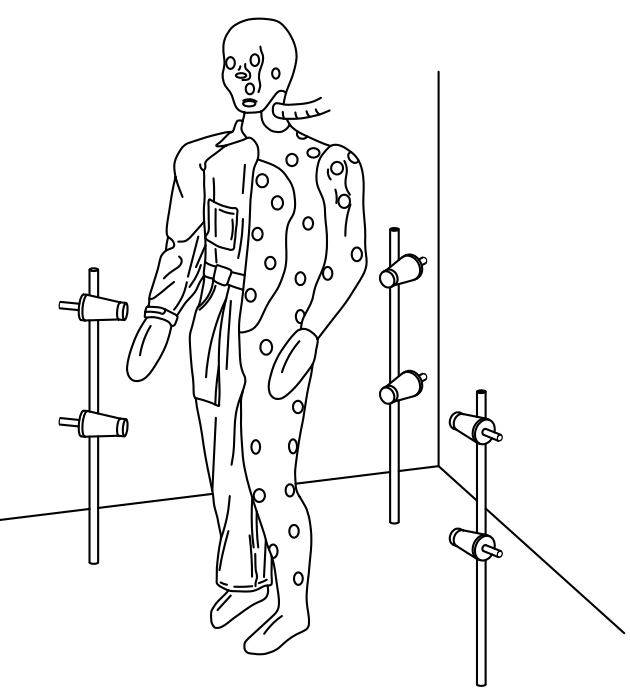

图3、假人与燃烧器结构图

二、参考标准：

2.1参考ASTM F1930：2017《Standard Test Method forEvaluation of Flame Resistant Clothing for ProtectionAgainst Fire Simulations Using an Instrumented Manikin》标准设计；

2.2参考ISO13506-1：2017《Protective clothing against heat andflame

Part 1:Test method for complete garmentsMeasurement oftransferred energyusing an instrumented manikin》标准设计

2.3参考GB/T23467-2009《用假人评估轰燃条件下服装阻燃性能的测试方法》标准设计

三、主要优点

3.1采用中国成年男性外形尺寸相同的直立假人。假人采用阻燃、且热稳定性好的非金属材料制作，由玻璃纤维与阻燃树脂（玻璃钢）复合制造；

3.2在假人表面均匀布置122热传感器。传感器埋入假人体表内，避免穿戴防护服在操作过程中被碰撞摩擦。

3.3通过采集数据计算假人表面的热通量、皮肤组织温度，根据公司计算出烧伤程度；

3.4计算机软件程序：包括仪器的状态监视及根据需要控制进程、过程控制、数据采集、结果计算、报告准备和支持程序；

四、主要性能参数：

4.1燃烧室：

4.1.1燃烧室容积：≥长2.1m*宽2.1m*高2.4m；

4.1.2结构：设有观察窗、用于维护仪器化假人及燃烧设备的通道和门,具有通风、防火功能；

4.1.3空气控制：燃烧室顶部或者背部，安装强力排风扇，在测试初期用于室内新风更换，测试结束后，可在15秒内，迅速排出室内烟气及未充分燃烧的燃气，并对实验室内部空气流进行有效的更换。排风量≥2500m³/h，并且为假人和传感器提供冷却空气。

4.1.4燃烧房采用耐热金属制成，底部为悬空状态，这样便于燃气管路的铺设。在观察前方，采用大面积耐热钢化玻璃做为测试观察窗，以便测试人员对现场进行观测。

4.1.5安全防护：燃烧室配备足够的安全装置和探测器,以保证测试装置安全操作。安全装置和探测器包括:丙烷气体探测器、门启闭探测器、燃气单向阀、燃气报警及自动关闭燃气供气装置等。
