1、适用于消防软管卷盘喷射射程和流量测试。
2、需要与我公司“ZY6558 大流量高压力供水系统”配合使用。
3、试验方法：试验在外界风速小于3m/S条件下，作顺风方向喷射。将软管展开，调节喷枪轴线使其仰角为30°±2°，喷枪口中心到地面高度为1m±0.05m，将喷枪偏离测量方向，按规定将软管进口压力调节到规定值并开始喷射。然后将喷枪口转向测量方向，测出灭火剂喷洒密集中心到喷枪口在地面投影的距离，即为软管卷盘的射程。

二、符合标准：

1、符合GB15090-2005《消防软管卷盘》第6.1节“喷射试验”；

三、软件控制系统

3.1软件控制系统是和ZY6558 大流量高压力供水系统集成到一起，共用ZY6558软件控制系统，不再需要单独设置软件控制系统，极大减少采购方的成本。

3.2软件控制系统采用WINDOWS系统为工作平台，使用美国NI公司的Labview软件编制软件系统，可在计算机界面控制压力、流量等试验各过程，可自动控制、显示、记录压力、流量、时间等参数；

3.3软件控制系统自动采集试验数据，自动生成原始记录，自动生成格式化报告，无需实验人员手动输入数据，减少实验人员工作量，操作简单；

3.4软件控制系统数据采集时间：计时精度 0.1s；数据传输记录及时准确，无传输延迟、无卡顿；

3.5软件控制系统符合各类产品不同的流量需求，流量/压力调控能自动控制；

四、主要特点

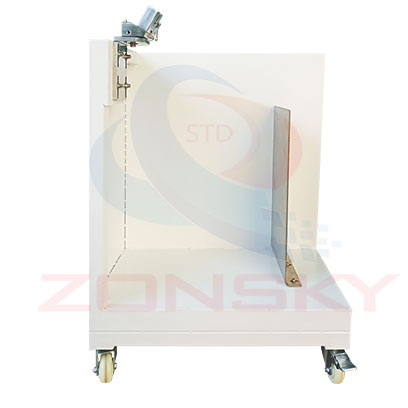

4.1可调整喷枪喷射口高度。

4.2可调整喷枪轴线与水平线的夹角(仰角)

4.3带有脚轮可以随意移动，方便喷射。

4.4用流量计直接测量喷射流量，简单便捷易用。

五、要技术参数

5.1喷射试验装置：

5.1.1喷射仰角：30°±2°；

5.1.2喷枪口中心到地面高度：1±0.05m；

5.1.3配有风速仪，测量室外风速小于3m/s，作顺风方向喷射试验；

5.1.4喷射空间：设在室外，需具备15米长度的喷射空间；

5.1.5喷射装置带有脚轮可以随意移动，方便喷射。

5.2喷射流量测量：

5.2.1用流量计直接测量喷射流量，通过软件系统直接得到数据；

六、设备安装环境要求

6.1设备尺寸：长、宽、高 L800xW550xH1100mm

6.2电源要求：无需接电；

6.3场地要求：室外，需具备15米长度的喷射空间；

6.4风速要求：室外风速小于3m/s，作顺风方向喷射试验；

6.5地面要求：平整，高低落差不能太大。

6.6大气压力：无要求；

6.7湿度要求：无要求：

6.8温度要求：5度以上。注意低温条件时，消防类设备管道内不能有水，防止冻裂设备。
