适用范围

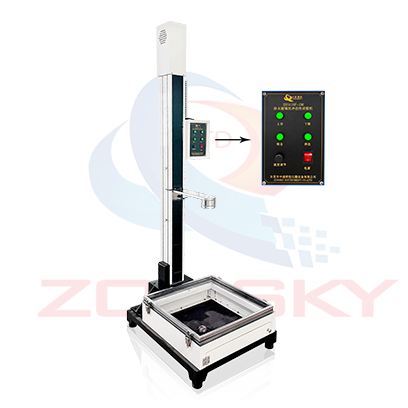

落球冲击试验机采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，冲击试件表面。跌落高度可作上下调整，并贴有高度尺，可得知跌落高度。本机以规定重量之钢球，调整在一定的高度，使其自由落下，打击试料，视其受损程度来判定品质。适用于本设备适用于安全玻璃、汽车安全玻璃、建筑用太阳能光伏夹层玻璃的抗冲击试验。

符合标准：

2.1符合GB 15763.2-2005 《建筑用安全玻璃 第2部分 钢化玻璃》抗冲击试验；

三、主要技术参数：

3.1立柱：铝型材，立柱高度：1.3 米

3.2升高方式：电动升高

3.3钢球释放方式：电路控制电磁铁吸盘，自动释放

3.4试验高度根据标准可以调整：0-1000mm

3.5试验用淬火钢球1：1040 g±10g，直径：63.5mm

3.6试样支架尺寸：660mm*660mm 试样尺寸：610mm*610mm。

3.7橡胶垫：宽15mm，厚度：3mm 硬度：邵尔A50

3.8电压：220 V 频率：50HZ

3.9电机功率：580W

四、实验步骤

4.1固定试样：将试样放在支撑钢箱上，用钢箱压框固定好，使冲击面保持水平；

4.2确认设备电源接通，将钢球吸附于吸附装置，调整试验高度；

4.3按跌落旋钮（控制箱按钮），钢球自由下落，冲击试样；

4.4按照标准检查试样，记录试验结果。

五、注意事项

5.1试验前检查钢球，使其中心对准试样中心，并固定好；

5.2落球试验时，做好安全防护工作，注意操作人员人身安全；

5.3请不要用利器刮伤机台表面。
