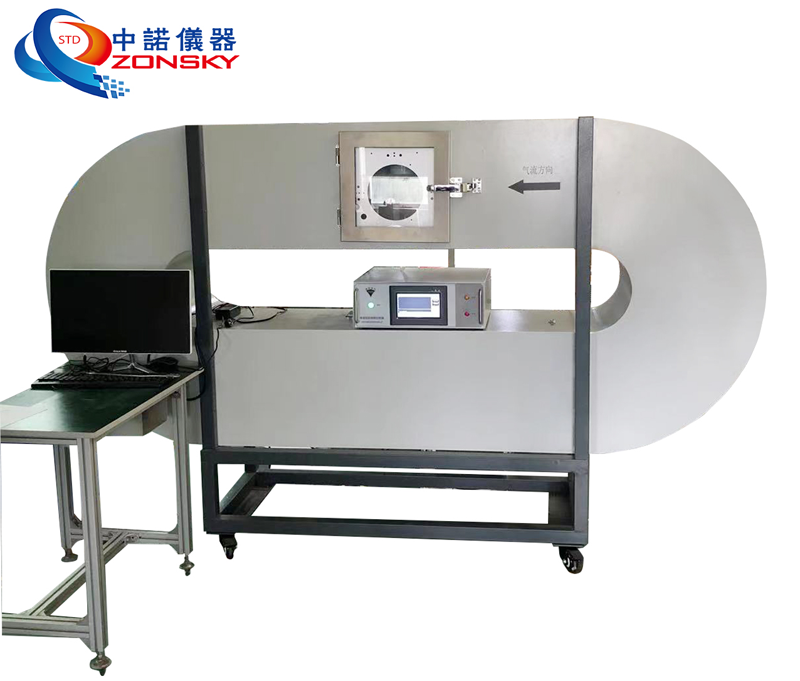

ZY6487感温火灾探测器标准温箱（标准温箱）

一、适用范围：

1.1适用于工业与民用建筑中安装使用的独立式感温火灾探测报警器、线型感温火灾探测器、点型感温火灾探测器各功能性检验；

1.2检测项目如下：

1.2.1基本功能试验；

1.2.2电池故障报警试验；

1.2.3声压试验；

1.2.4电源试验；

1.2.5方位试验；

1.2.6动作温度试验；

1.2.7响应时间试验；

1.2.8 25℃起始响应时间试验；

1.2.9高温响应试验；

1.2.10环境试验前响应时间试验；

1.2.11通电性能试验；

1.2.12 S型报警器附加试验”；

1.2.13 R型报警器附加试验；

1.2.14电源参数波动试验；

1.2.15标准温度的定温报警动作温度试验”；

1.2.16标准温度的差温报警动作温度试验”；

1.2.17环境温度变化条件下的响应性能试验

二、符合标准：

2.1符合GB30122-2013《独立式感温火灾探测报警器》

2.1.1第5.2节“基本功能试验”；

2.1.2第5.3节“电池故障报警试验”；

2.1.3第5.4节“声压试验”；

2.1.4第5.5节“电源试验”；

2.1.5第5.6节“方位试验”；

2.1.6第5.7节“动作温度试验”；

2.1.7第5.8节“响应时间试验”；

2.1.8第5.9节“25℃起始响应时间试验”；

2.1.9第5.10节“高温响应试验”；

2.1.10第5.11节“环境试验前响应时间试验”；

2.1.11第5.12节“通电性能试验”；

2.1.12第5.22节“S型报警器附加试验”；

2.1.13第5.23节“R型报警器附加试验”；

2.2符合GB4716-2005《点型感温火灾探测器》：

2.2.1第4.2节“方位试验”；

2.2.2第4.3节“动作温度试验”；

2.2.3第4.4节“响应时间试验”；

2.2.4第4.5节“25℃起始响应时间试验”；

2.2.5第4.6节“高温响应试验”；

2.2.6第4.7节“电源参数波动试验”；

2.2.7第4.8节“环境试验前响应时间试验”；

2.2.8第4.23节“S型探测器附加试验”；

2.2.9第4.24节“R型探测器附加试验”；

2.3符合GB16280-2014《线型感温火灾探测器》：

2.3.1第5.3节“电源性能试验”；

2.3.2第5.4节“标准温度的定温报警动作温度试验”；

2.3.3第5.5节“标准温度的差温报警动作温度试验”；

2.3.4第5.14节“环境温度变化条件下的响应性能试验”；

三、主要技术特点：

3.1环形箱体：模块化设计、具有传感器预留孔，预留生产插框接口、具有升级扩展空间；

3.2控制部分：采用美国NI公司专用精密仪器开发LabView软件开发，界面清晰简约。报警自动识别，自动完成换气、降温、升温速率切换、记录、试样角度旋转等，显示风速、温度、升温速率等试验参数；

3.5循环风、混合插箱：采用PWM风速控制方式，可控硅控制多组加热棒，PID控温；

3.6电动吊盘：程序控制旋转角度，自动调整温感吊盘方位角，带动转接板；

3.7排烟换气部分：由大流量风机控制，设有止回阀由计算机程序执行控制；

3.8风速计：采用管道专用型风速计；

四、主要技术参数：

4.1仪器组成：由环形箱体、试验区、高温部分、气流调节部分、测量部分组成；

4.2试验箱：

4.2.1组成：由试验区、电动吊盘、换气部分、测量部分组成；

4.2.2结构：为闭环密闭箱体结构。箱体为三层，中间为石棉层，外壳为高温静电烤漆。

4.2.3规格：试验区为400mm*400mm*400mm；

4.2.4气流速度：0.15m/s~3m/s，连续可调。已预置0.2m/s、0.8m/s、1m/s风速;

4.3控制系统：

4.3.1试验温度范围：常温~200℃；

4.3.2升温速率：0.2℃/min~30℃/min程序任意设定和控制；

4.3.3试验区温度均匀度：≤2℃；

控制器：全中文液晶7寸显示LCD触摸式面板，画面对谈式输入资料, 温度可程控，曲线显示，设定值/显示值曲线。支持U盘直接导出温度记录数据，可分别显示多种警报，故障发生时可通过荧幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以资料形式显示于荧幕上．

4.3.4控制器规格:

a.精度: 温度±0.1℃＋1digit；

b.分辨率:温度±0.01；

c.具有上下限待机及警报功能

d.温度入力信号选择PT 100Ω×2（干球及湿球）

e.温度变换出力:4～20mA

f.6组P.I.D控制参数设定,P.I.D自动演算；

4.3.5画面显示功能:

a. 触摸式输入, 荧幕直接显示选项

b.温度设定（SV）与实际（PV）值直接显示（英文表示）

c.可显示目前执行程序号码,段次,剩余时间及循环次数

d.运转累计时间功能

e.温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

f.具单独程序编辑画面, 直接输入温度及时间

4.3.6程序容量及控制功能:

a.可使用的程序组:最大50组

b.可使用的记忆容量:共5000SEGMENTS

c.可重复执行命令:每一个命令可达9999次

d.程序之制作采对谈式,具有编辑、清除、插入等功能

e.SEGMENTS时间设定0～530Hour59Min

f.具有断电程序记忆,复电后自动啓动并接续执行程序功能(可保存10年以上)

g.程序执行时可实时显示图形曲线

h.具有日期,时间调整功能

i.按键及画面锁定（LOCK）功能

4.4方位试验：试样采用步进马达控制试验角度，每旋转一次按同一方向绕其垂直轴线45°。记录试样8个方位上的响应时间；

4.5电源参数波动试验：试验电压电压100V~250V可调；

4.6控制部分：

4.6.1由两部分组成：触摸屏和计算机控制部分；

4.6.2试验曲线：升温曲线；

4.6.3数据存取和记录：试验数据自动存储，每项最大10000条，可形成EXCEL报表；

4.6.4数据采集：由采集卡、温度模块、AD模块组成；

4.7整体结构：

4.7.1机箱材质：主体优质钢板，经高温静电烤漆；

4.7.2整体外形尺寸：长*宽*高为2600mm*820mm*1640mm；

4.7.3箱内材质：USU304#不锈钢，中间为10mm隔热棉；

4.7.4固定方式：设备自带脚轮(带刹车），烟箱整机可整体升降调节（150mm)

4.7.5电源：AC380V 三相五线制，总功率10kw。

4.8使用环境：

4.8.1适用环境温度：13℃~35℃；

4.8.2适用相对湿度：55%±20%

4.8.3地面要平旦、坚固；

4.8.4四周通风透气；

4.8.5防震动、防光照环境
