一、适用范围：

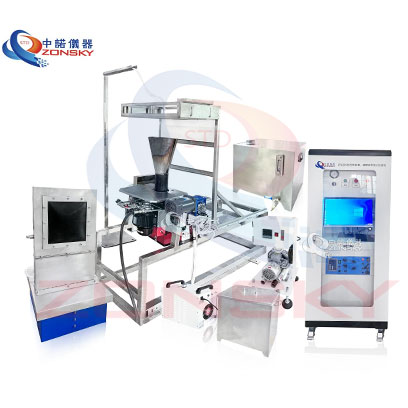

ZY6122A飞机飞行记录器（黑匣子）燃烧试验机,适用于民用飞机飞行记录器（黑匣子）燃烧性能试验。

二、符合标准：

2.1符合CTSO-C124B标准

2.2符合FAR25.853《FEDERAL AVIATION ADMINISTRATION, DEPARTMENT OF TRANSPORTATION SUBCHAPTER C -- AIRCRAFT PART 25 -- AIRWORTHINESS STANDARDS: TRANSPORT CATEGORY AIRPLANES 》标准要求；

2.3符合CCAR-25-R4.853《中国民用航空规章 第25部 运输类飞机适航标准》附录F Ⅰ部分标准要求；

2.4符合HB5469-2014《民用飞机机舱内部非金属材料燃烧试验方法》标准要求；

2.5符合HB5470-2014 《民用飞机机舱内部非金属材料燃烧性能要求》标准要求；

2.6符合HB7706-2001《机载飞行数据采集器通用规范》标准要求。

三、主要性能参数：

3.1试验类型：分为四类：垂直燃烧试验、水平燃烧试验。

3.2仪器组成：由三个部分组成，燃烧箱体、控制部分、试验装置；

3.3燃烧箱体：

3.3.1垂直燃烧试验、水平燃烧试验、45°燃烧试验共用一个箱体；

3.3.2箱体正面设有试验过程中密封的钢化玻璃观察窗，便于观察试验情况。

3.4燃烧喷灯：

3.4.1采用本生灯，喷火口内径：Ф9.5±0.1mm，喷汽口：Ф0.9±0.03mm，喷口距空气进口高度为100±10mm。共二个；

3.4.2喷灯角度：0°、45°、90°可调节；

3.4.3火焰高度：20mm~100mm可任意调节。根据不同试验类型调节火焰高度。

3.5计时器：燃烧时间、焰燃时间、阴燃时间、滴落物焰燃时间。计时精度0.1S，计时范围：0~99.99s/m/h可设定；

3.6长度量规：分辨率1.0mm；

3.7测温系统：

3.7.1热电偶：直径为1.2~1.5mm的K型热电偶；

3.7.2温度仪表：为手持式测温仪，量程为0~1000°C，分辨率≧1°C;

3.7.3配备电子秒表：精确到0.1S（在测温校验时备用）；

3.8试样夹具：由不锈钢制作，分水平试验架、垂直试验架、45°试验架；

3.9燃气：采用浓度不低于99%的甲烷；

3.10电源：AC220V,500W;

3.11使用空间：长1050mm，宽400mm，高850mm；

3.12烟尘排放：不含通风橱，为选配件。
