辐射热传导测试仪（ZY6398A隔热服辐射热传导测试仪）

一、适用范围：

1.1适用于面料的辐射热传导性能测定。

1.2 将样品放置于样品支架上，以具有固定热通量（20kw/m²）的辐射热源对样品进行加热，测试样品背面温度传感器升高一定温度（24℃）所需要的时间。

1.3热辐射性能传导测试仪用于确定防护材料的热辐射防护性能，通过试样背部温度升高24度所需的测试时间，测量其辐射传热指数（RHTI），进而确定材料的热防护性能。

二、符合标准：

 符合GB38453-2019《防护服装 隔热服》第5.18节“面料的辐射热传导性能”以及附录A“辐射热传导测试方法”。

三、技术优点：

3.1铜盘量热计采用进口高导无氧纯铜制造；

3.2数据采集：采用德国OMEGA原装进口8通道高速热电偶数据采集卡；

3.3试样移动装置可在操作平台上自由移动；

3.4数据采集频率：20次/s；

3.5软件采用仪器设备专用开发软件LabeView及数据采集控制卡；控制试验过程中可以实时查看试验数据，可实现自动数据运算、采集和处理、数据保存和输出试验报告和测定结果RHTI24。

1. 主要技术参数：

   4.1辐射热源：

   4.1.1辐射源由6根碳化硅棒，阵列排布组成，工作温度不低于1100度，提供20kW/m²辐射热通量；

4.1.2硅碳管规格：总长度（356±2）mm，加热区长度为（178±2）mm，直径为（7.9±0.1）mm，电阻(1070)为3.6*(1±10%)Ω；

4.1.3结构图见图B.1

4.1.4热通量：（0~20）kw/m²任意可设定；

4.1.5热通量调节：采用电加热，由计算机自动控制和调节；

4.2铜量热计：

4.2.1采用无氧超导铜所制成的铜盘量热计，用于测量热辐射通量数值，厚度为1.6mm，质量为35.9~36g，尺寸为50mm*50.3mm弧形铜片，沿长边弯曲，弯折半径为130mm，弧长为50mm；

4.2.2热电偶：

4.2.2.1采用康铜合金热电偶；

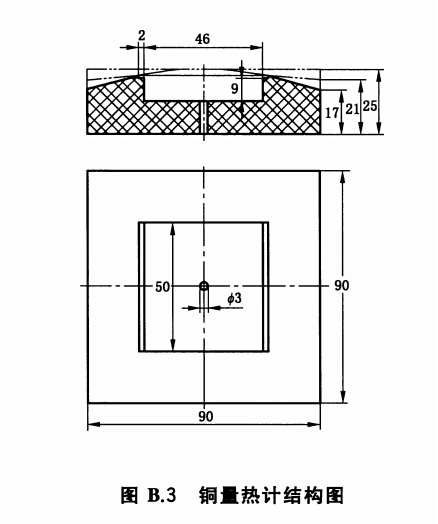

4.2.2.2安装位置：装配在铜片背面，康铜和铜丝连接与铜片的中心，金属丝直径≤0.26mm，见图B.3;

4.2.2.3热电偶精度：0.01℃，精度为0.1℃；

4.2.2.4热电偶量程：0~1250℃

4.2.2.5时间：分辨率为0.1S，精度为1s/h；

4.2.3安装位置：铜量热计固定在隔热板上；

4.3隔热板：

4.3.1采用材料密度的密度为（750±50）kg/m^2,，热导率为0.18*（1±10%）w/（m.k）隔热板；

4.3.2规格：为90mm*90mm，厚度为25mm；

4.4试样架：

4.4.1试样架由2mm厚的钢板固定到10mm厚的铝板上构成，固定热量计的作用；

4.4.2结构：同心置于测试框垂直面的开口中，固定到位后，使热量计的垂直中线保持在测试框前的金属板罩后方10mm处；

4.4.3试样架可水平移动，通过不同的位置，确定热辐射通量数值；

4.4.4配备砝码装置，可用于对试样施加2±0.2N的标准重力。

4.4.5试样夹持装置，采用风冷装置，对其进行冷却保护

4.5控制系统

4.5.1数据采集与控制；可记录热辐射通量、温度、时间等参数。

4.5.2整系统采用计算机+采集模块+PLC数据采集和控制；

4.5.3热通量：由计算机直接控制加热电路，完成自动调节和稳定热通量；

4.5.4实时显示温度曲线，可自动生成Excel和Word格式测试报告；

4.5.5采用德国OMEGA原装进口8通道高速热电偶数据采集卡，采集速度高于20次/秒, 采样精度16位，并对热电偶的测量数据提供冷端补偿

4.5.6软件为自主开发，可客户设有自定义模块；

1. 通风橱：能维持试验在温度10℃~30℃，相对湿度为15%〜80%且无气流的环境中进行。

2. 配置要求：

   6.1实验装置1套；

   6.2控制电脑1套；

   6.3控制采集系统1套；

6.4铜盘热量计1套；

6.5软件一套（带辐射源校准程序）。

1. 其他：

   7.1安装：免费安装、调试

   7.2质保期要求：仪器的保修期，为甲方对仪器验收合格签字之日起3年。

   7.3售后服务要求：保修期内，若仪器发生质量问题，则由厂商负责解决，不收取任何费用。在保修期内出现的设备质量问题，先由甲方人员自行处理，若仍不能解决问题，则卖方应在工作日24小时内对用户的服务要求做出响应，如果需要上门服务，保证在5个工作日内到达用户现场处理。

   7.4培训要求：免费提供2人不少于2天的理论和实操培训，保证２名操作人员能独立操作和维护保养设备。

   7.5供货要求：合同签订日起算，不超过60日历天。

   7.6仪器应满足的标准为：交货时国家或相应组织颁布现行有效的标准为准。
