15、接触热传导测试仪（ZY6398B面料接触热传导测试仪）

一、适用范围：

1.1适用于面料接触热传导性能测定。

1.2原理：加热柱加热至接触温度并维持在接触温度，温度传感器上放置试样。以恒定速度降低加热柱到温度传感器支撑的试样上，或提升温度传感器和试样至加热柱。通过监测温度传感器所测的温度变化测定阈值时间T

1.3接触热传导试验装置用于测量防护织物在承受49N的压力的同时接触加热柱体，其温度从初始温度上升24℃（或者其它温升设定）的时间，称之为阈值时间或者触发时间，其时间长短用于评价防护性织物的热防护性能。

二、符合标准：

符合GB38453-2019《防护服装 隔热服》第5.19节“接触热传导性能”以及附录A“接触热传导测试方法”。

三、主要技术参数：

3.1仪器组成：由配重、加热柱、隔热板、温度探头（温度传感器装置）、试验架组成。见图C.4

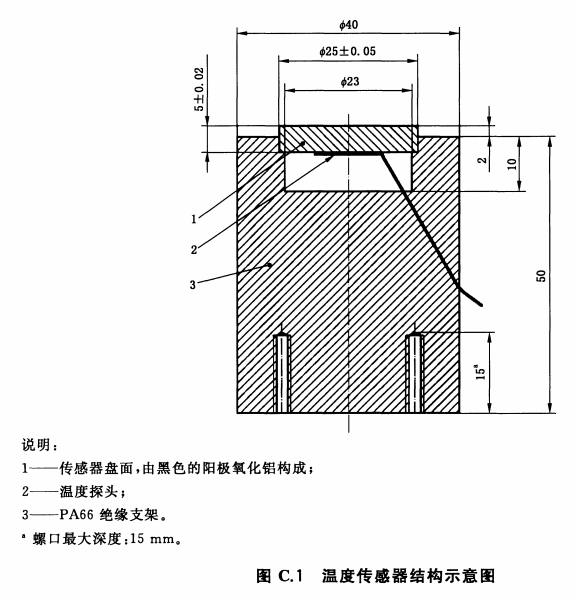

3.2温度传感器装置：见图C.1

3.2.1结构：由一个圆柱盘面、一个聚酰胺PA66和温度测量构成。其中圆柱形盘面由黑色阳极氧化铝材质构成，盘面的背面安装热电偶测量温度；

3.2.2规格：圆柱形盘面直径（25±0.05）mm，厚度（5±0.02）mm；

3.2.3温度传感器测量精度：±0.1℃；

3.2.4测量时间：分辨率为0.1s；

3.2.5记录温度随时间的变化过程以确定材料的热传导性能，温度采集数据频率20次/S。

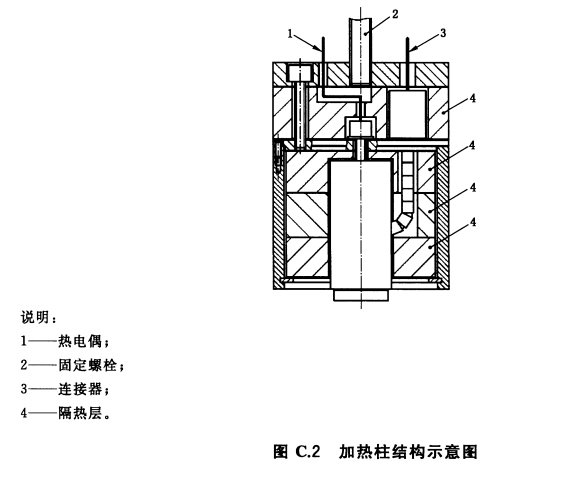

3.3加热柱：见图C.2

3.3.1结构：加热柱由耐高温材料金属柱和加热附件构成。金属柱上下表面直径为（25.2±0.05）mm，柱中心处植入热敏电阻以监控金属柱的温度，植入深度3mm；

3.3.2加热柱温度范围：±2℃；

3.3.3加热体加温范围: 室温至500℃, 测试时温度控制在250±2 ℃。

3.3.4加热柱与样品接触下移动速度为（5.0±0.2）mm/s；

3.3.5加热柱与样品接触的作用力，通过附加的重物使加热柱向样品施加(49士0.5)N 的作用力；接触速度：5±0.2mm/s，量热计伺服马达控制，可自动上升及下降，程序控制自动完成全部测试过程。

3.3.6加热柱平台可左右平行移动，方便装样，并能确保操作员安全；

3.4隔热板：

3.4.1作用：在加热柱和温度探头间使用隔热板以避免温度探头被加热柱加热；

3.4.2移动方式：由计算机控制，采用平移的方式，在未试验时隔断热源，试验时打开；

3.5控制部分：

3.5.1整系统采用计算机+采集模块+PLC数据采集和控制；

3.5.2采用伺服马达控制，可自动上升及下降，程序控制自动完成全部测试过程。

3.5.3实时显示和记录温度和时间曲线，即试样背面温度到达24℃时间s（阈值时间)，阈值时间终止温度、实时温度。采集温度数据频率20次/S，可输出Excel和Word格式测试报告。

3.5.4运动控制方式：

3.5.4.1加热柱平台左右平移；

3.5.4.2加热柱上下移动；

3.5.4.3样品退回原位平移。

3.5.5软件为自主开发，可客户设有自定义模块；

3.6通风橱：能维持试验在温度10℃~30℃，相对湿度为15%〜80% 且无气流的环境中进行。

四、配置要求：

4.1实验装置1套。

4.2控制电脑1套。

4.3控制采集系统1套。

五、其他：

5.1安装：免费安装、调试

5.2质保期要求：仪器的保修期，为甲方对仪器验收合格签字之日起3年。

5.3售后服务要求：保修期内，若仪器发生质量问题，则由厂商负责解决，不收取任何费用。在保修期内出现的设备质量问题，先由甲方人员自行处理，若仍不能解决问题，则卖方应在工作日24小时内对用户的服务要求做出响应，如果需要上门服务，保证在5个工作日内到达用户现场处理。

5.4培训要求：免费提供2人不少于2天的理论和实操培训，保证２名操作人员能独立操作和维护保养设备。

5.5供货要求：合同签订日起算，不超过60日历天。

5.6仪器应满足的标准为：交货时国家或相应组织颁布现行有效的标准为准。
