1、适用范围：

适用于防火阀或排烟防火阀漏烟量试验。

2、符合标准：

符合 GB15930《建筑通风和排烟系统用防火阀门》之7.12“环境温度下的漏烟量”试验。

3、主要技术参数：

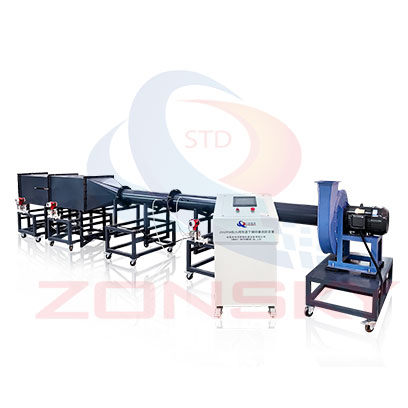

3.1组成：由气体流量测量系统和压力测量及控制系统组成。

3.2气体流量测量系统：

3.2.1组成：由连接管道、气体流量计和引风机系统组成。

3.2.2连接管道：有直管道和变径管道组成；

3.2.1直管道：钢板厚2.0mm，长2米，管径为DN300;

3.2.2变径段：矩形阀门，管道开口的宽度和高度与阀门的出口尺寸对应；圆形阀门，管道开口的直径与阀门的出口尺寸对应；标配为3.5#、4#、5#矩形变径管道。

3.3气体流量计：采用标准孔板，压力采用微差压力计，在测量的管道前端安装了气体流动调节器；

3.4引风机系统：

3.4.1引风机：5kw；

3.4.2进气阀：DN300;

3.4.3调节阀：带有变频器调节风量及压力；

3.4.4引风机与测量段连接采用软性管道连接。

3.5数据采集与控制：

3.5.1数据采集：

3.5.1.1压力采集：采用压力传感器，量程为100~1500pa；

3.5.1.2温度采集：采用温度传感器，量程为0~100°C;

3.5.1.3安装位置：距阀门的距离为1500mm；

3.5.1.4测量精度：

3.5.1.4.1温度：±2.5°C;

3.5.1.4.2压力：±3Pa；

3.5.1.4.3流量：±2.5%。

3.5.1.4.4采集频率：6次/min；

3.5.1.5配有大气压测量传感器。

3.5.2控制系统：

3.5.2.1采用计算机、采集卡控制。实时抓取和记录数据，并通过计算机自动计算出漏烟量。

3.5.2计算机通过控制变频器，即控制阀门前后的气体静压差为300Pa±15Pa或1000Pa±15Pa；

3.5.3通过采集气体温度、阀门前后压力、大气压力通过公司计算出漏烟量。
