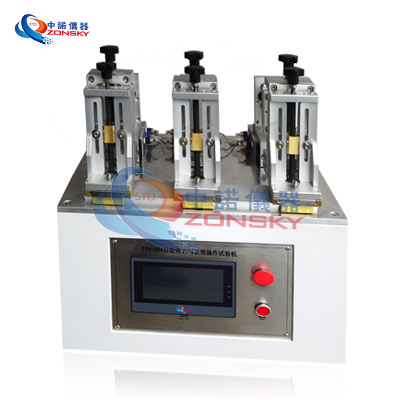

ZY6158A分断能力与正常操作试验机

1、概述

ZY6158A型分断能力与正常操作试验机符合GB 2099.1-2008中20节和GB 2099.1-2008中21节。适用于家用电器插头插座机械寿命试验，由插头插座机械寿命试验和负载试验箱组成，此设备测试精准、结构合理、操作简单，为各大专院校、商检部门及科研单位提供方便。

2、适应范围：

适用于家用和类似用途插头插座分段能力和正常操作试验；

3、符合标准：

符合GB2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第20、21节以及图16和IEC60884-1：2006标准要求。

4、主要性能参数：
4.1往返运行试验机构：
4.1.1行程:20~80mm可调；
4.1.2速率：150个行程/min（插入和拔出为2次）可设定；
4.1.3插入到拔出时间：1~99.99s可设定；
4.1.4试验工为：二个；

4.1.5运动机构：采用电机+模组方式；

4.2负载试验箱：
4.2.1加载电流：0.5~32A，AC
4.2.2电压：AC100V~450V可调；
4.2.3.输出功率因数：0.3～1.0可调节；
4.2.4电压、电流、功率因数测量精确度：0.5级。

4.2.5具有漏电保护功能

4.3、控制系统：PLC+触摸屏；

4.4、插拔计数：0`999999次；
4.5重量：400kg
4.6体积：900X500X1800mm
4.7单个负载柜送16A三插3个
4.8电源供电：AC220V，功率20kw（含负载柜功率）
