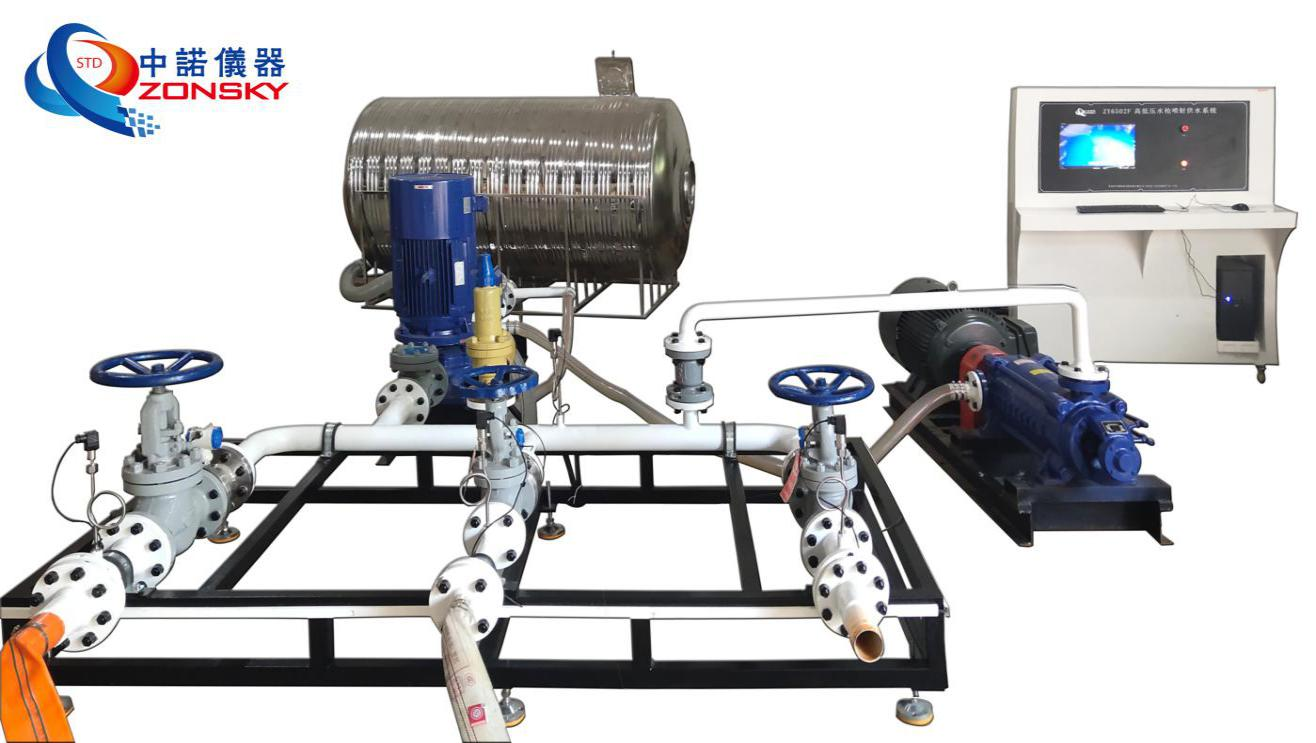

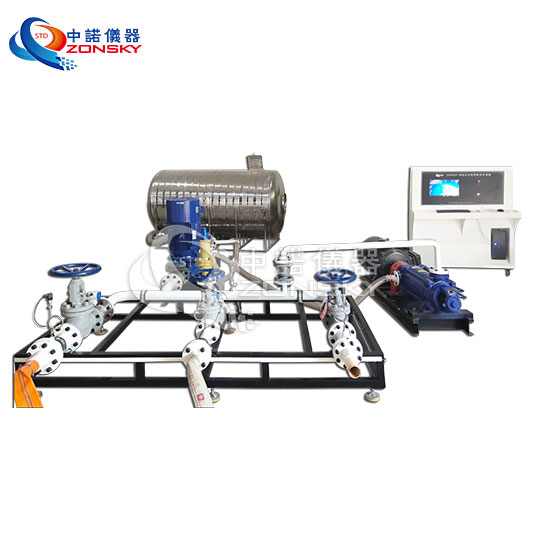

图1、整机图

一、适用范围：

1.1适用于消防软卷盘与消防水枪喷射试验,其设计、制造参照GB15090-2005《消防软管卷盘》、GB8181-2005《防水枪性能要求和试验方法》标准，采用计算机自动控制，自动采集试验数据，压力控制精确，自动生成格式化报告。整体设计合理，维修保养方便快捷；自动恒压，轻微渗漏自动补充恒定压力；高压管路超数倍制作，经久耐用。

1.2工作压力0.20Mpa~2Mpa，流量16L/S；

1.3该系统主要目的是为了检测部分消防产品喷射性能、压力损失、减压、减压稳压性能及流量等参数，要求操作简便快捷、数据稳定、设备精度不低于国家及行业标准。

二、主要性能特性：

2.1采用高压力和大流量双级平行设计，既满足了大流量16L/S，又满足了高压力（2MPa）；

2.2采用计算机自动控制，自动采集试验数据，压力控制精确，自动生成格式化报告；

2.3整体设计合理，维修保养方便快捷；

2.4自动恒压，轻微渗漏自动补充恒定压力；

2.5高压管路超数倍制作，经久耐用。

2.6计算机装配试验设备操控软件：可在计算机界面控制压力、流量等试验各过程（具体功能需根据我方要求定制），可自动控制、显示、记录压力、流量、差压、时间等参数；可实现软件联网，数据自动采集并输出曲线，并能与业务系统进行数据通信，自动生成原始记录，软件根据我方要求以数据库的形式提供检验数据及其他相关原始数据。

2.7数据采集时间：计时精度 0.1s；要求数据传输记录及时准确，无传输延迟、无卡顿。

三、符合标准：

3.1符合GB15090-2005《消防软管卷盘》第6.1节喷射测试；
3.2符合GB8181-2005《消防水枪》第6.1节喷射测试。
3.3符合GB4452-2011《室外消火栓》第6.11、6.12“调压性能、减压稳压性能”测试。
3.4符合GB3445-2018《室内消火栓》第6.12节“压力损失”和6.13节“减压、减压稳压性能及流量”测试；
3.5XF 180-2016 《轻便消防水龙》6.2喷射性能。

3.6检测项目参数

标准条款号 检验项目
GB 15090-2005 《消防软管卷盘》   6.1喷射试验
GB 8181-2005《消防水枪》            6.1喷射性能试验
GB 4452-2011《室外消火栓》         6.11、6.12调压性能、减压稳压性能
GB 3445-2018《室内消火栓》         6.12、6.13压力损失、减压、减压稳压性能及流量
XF 180-2016 《轻便消防水龙》       6.2喷射性能

四、主要技术参数：

4.1此套仪器组成包含有：消防软管卷盘喷射测试、消防水枪喷射测试、室外消火栓调压性能、减压稳压性能测试、室内消火栓压力损失、减压、减压稳压性能及流量测试；

4.2适用工件参数如下：

产品目测          检测项目     内径型号（mm） 额定工作压力（型号）/MPa  技术要求≥/m L/min
消防软管卷盘   喷射试验 19/20 0.8/1.0/1.6 ≥6 ≥24
消防水枪         喷射性能        50/65 0.35/0.60 ≥28 ≥7.5 L/s
室外消火栓     调压性能         100/150 进 0.4-1.2出 0.25-0.35            /  ≥5.0 L/s
减压稳压性能
室内消火栓  压力损失；减压、25/50/65 进 0.5-1.6出 0.25-0.45            / ≥5.0 L/s
减压稳压性能及流量

轻便消防水龙 喷射性能 25 0.8/1.0/1.6 ≥8.0 ≥30.0 L/min

4.3此套设备为综合性多功能检测设备，能满足所列标准和所列适用工件检验项目的检测。也能检测标准所涵盖的所有规格型号（口径、流量、工作压力等）的产品的检测。配备所有规格型号的转换接头，封堵件等配件。

4.4主要配置：由高压管路、喷射装置及计算机集成控制柜；

4.5泵组：采用国内河北润辰品牌水泵。泵组由不同流量的泵组合而成，符合各类产品不同大小的流量需求，流量/压力调控应能自动控制，流量/压力调整到符合标准值的时间应小于 2min。压力 小于 1 MPa 试验中压力波动不大于 0.03 MPa，大于 1MPa 的试验中压力波动不大于 0.1 MPa；

4.6操作控制台、阀门、管道根据需要设计布置。与水接触部件均采用304不锈钢或不低于此效力的耐腐蚀材料。试件安装及拆卸简洁迅速。

4.7试验介质：水（甲方已建蓄水池，乙方提供独立的收水箱）；

4.8低压泵：0~0.5Mpa、流量16L/S；

4.9压力范围：0~2.0Mpa；

4.10高压泵：0~2.0Mpa 流量3.5L/S；

4.11压力采集精度：±0.05MPa；
4.12压力传感方式：电流变送器方式；
4.13变频器调频范围：0～50Hz；18.5/30KW变频调速；

4.14高压供水系统：

4.14.1系统组成：由截止阀、过滤阀、低压水泵、多级压力泵、止回阀、安全释放阀、液压传感器、调节阀以及DN100/DN65/DN50/DN40管道组成；

4.14.2低压离心泵

4.14.2.1压力：0~0.5Mpa；

4.14.2.2流量16L/S；

4.14.2.3功率：18.5kw；

4.14.2.4变频器：18.5kw，由计算机执行控制。

4.14.3 D型多级高压泵：

4.14.3.1压力：0~2Mpa；

4.14.3.2流量3.5L/S；

4.14.3.3功率：30kw；

4.14.3.4变频器：30kw，由计算机执行控;

4.14.4过滤器：DN80，过滤网10~30目 ;

4.14.5截止阀：DN65;

4.14带喷射装置二套；见图2和图4

4.14.1喷射仰角：30°±2°；

4.14.2喷枪口中心到地面高度：1±0.05m；

4.14.3风速小于2m/s室外，作顺风方向喷射试验。喷射场地需要长30m以上。

4.15电源：AC380V,功率：50KW；

4.16控制箱：1200*750mm*1400mm。

4.17使用空间：10m*6m（如增加消防室内栓和室外栓，使用空间为20m*6）

4.18喷射空间：设在室外，需具备38米长度的空间，风速不2m/S。

4.19此套系统独立工位附件配置：

4.19.1 GB15090-2005标准消防软管喷射装置 1套、XF 180-2016 轻便消防水龙喷射装置1套；（软管卷盘/消防水龙试验工位：配置独立的流量传感器和输出管路，配置软管卷盘安装支架；水枪喷射台架可移动，可调整水枪喷射口高度、角度以及平台的水平度，调节喷枪轴线使其仰角为 30°± 1°，角度显示精度 0.1℃，喷枪口中心到地面高度为 1 m±0.05 m。喷射台架可移动，检测线路方便拔插并收回）；

4.19.2 GB 8181-2005标准消防水枪喷射性能试验装置1套；（消防水枪试验工位：设备含流量计、压力传感器、水枪喷射台架、水平仪、水带等；水枪喷射台架可移动，可调整水枪喷射口高度、角度以及平台的水平度，调整水枪轴线与水平线的夹角(仰角)至 30°士 1°，角度显示精度 0.1℃，同时使喷嘴出口中心至地面的高度为 1m 士 0.01 m，检测线路方便拔插并收回）；

4.19.3 GB 4452-2011标准室外消火栓减压稳压性能试验装置1套；（室外消火栓试验工位：含进口压力传感器和出口压力传感器、流量计、水带、水枪和不同通径的阀前试验管段，设备试验时，水枪应固定，水枪喷射出来的水应回收到水池中）；

4.19.4 GB 3445-2018标准室内消火栓压力损失和减压稳压性能以及流量测量装置各1套；（室内消火栓试验工位：含不同通径的前后试验管段、水带、水枪、压力传感器、压差传感器、流量计和测试平台和辅助试验零部件，设备试验时，设备试验时，水枪应固定，水枪喷射出来的水应回收到水池中(甲方已建水池)；乙方提供独立回收水箱）。

4.19.5水泵接合器安全阀试验工位：含工件安装工装，压力传感器等；

4.20试验流量监控：各工位配置的流量计流量测量精度均≥ 0.5 级。

4.21压力测量：各工位配置的压力/压差传感器测量精度，测量精度均≥ 0.5 级。

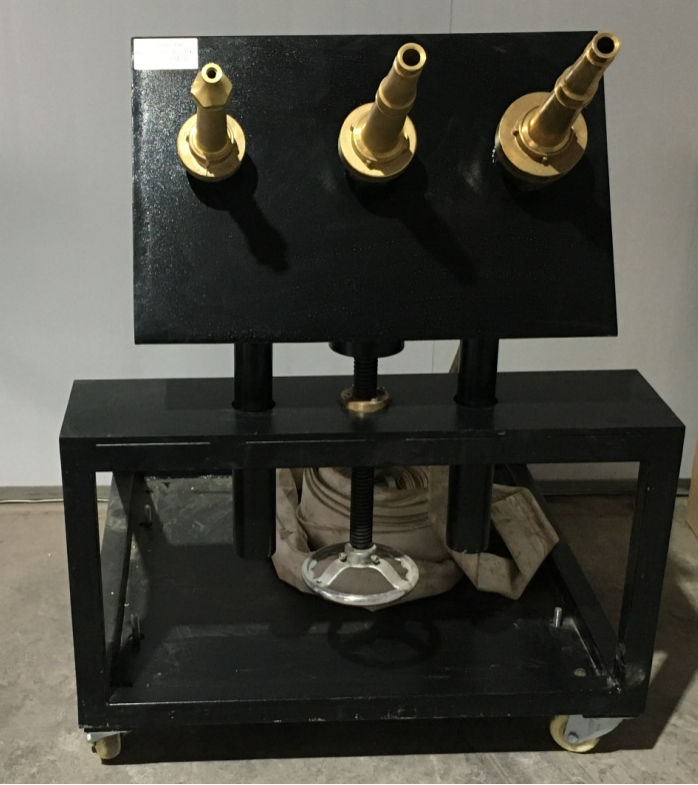

图2、消防枪喷射装置

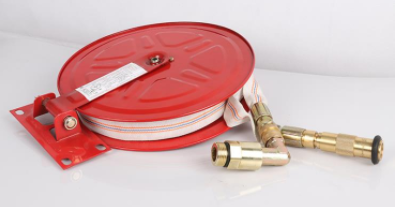

图3轻便消防水龙

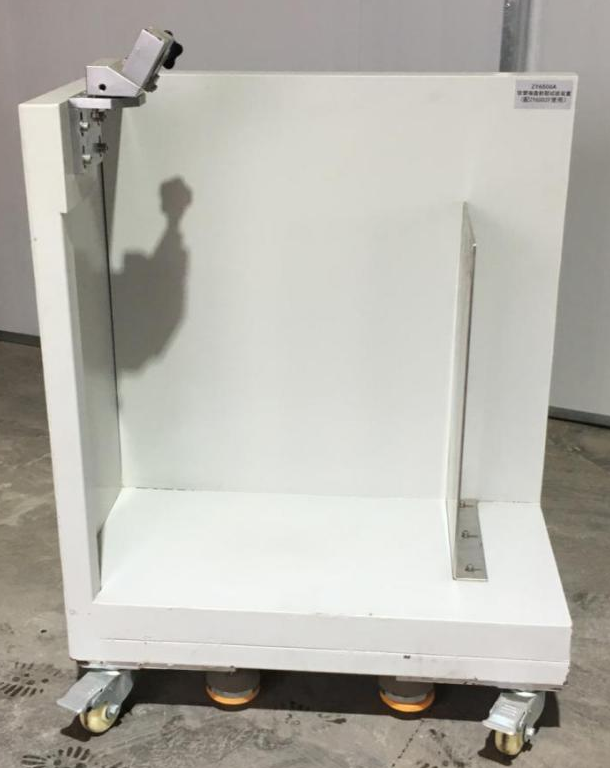

图4、消防软管卷盘喷射装置

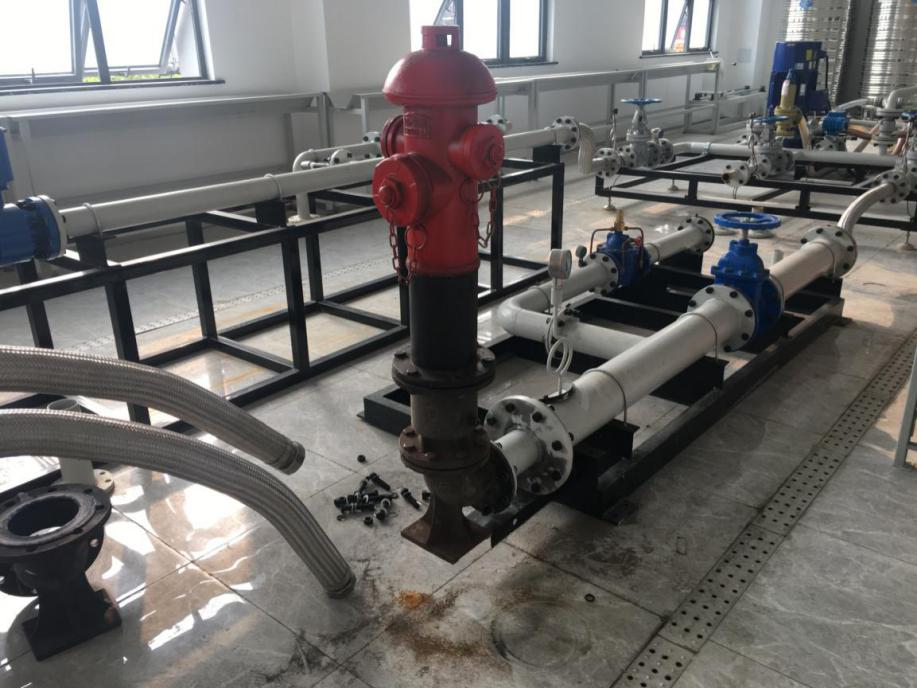

图4室外栓调压、减压稳压性能试验装置（现场实物图）

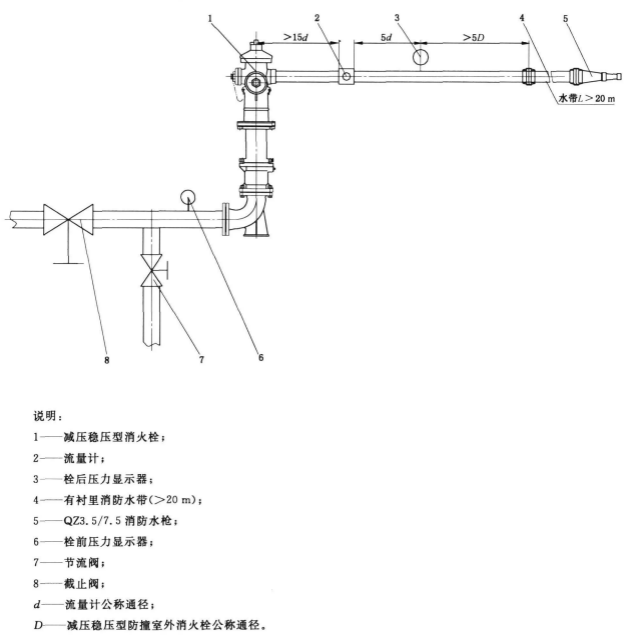

图4-1原理结构图

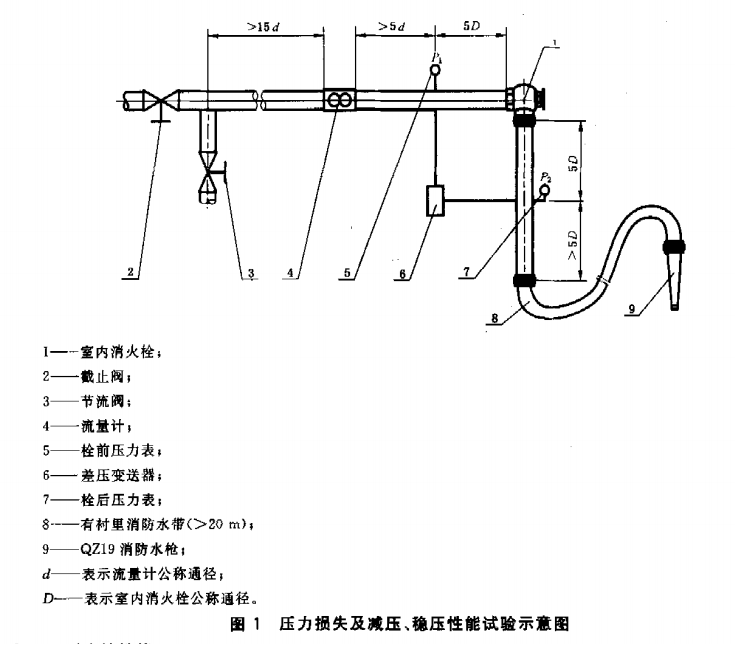

图5室内栓压力损失及减压、稳压试验装置（现场实物图）
