一、适用范围：

  适用于建筑用通风百叶窗通风及防雨性能的实验室检测，检测项目有通风性能、静态防雨性能、动态防雨性能。检测对象只限于建筑用通风百叶窗试件本身，不涉及建筑用通风百叶窗与围护结构之间的连接部位

二、符合标准：

   符合GB/T39969-2021《建筑用通风百叶窗通风及防雨性能检测方法》标准要求。

三、主要性能参数：

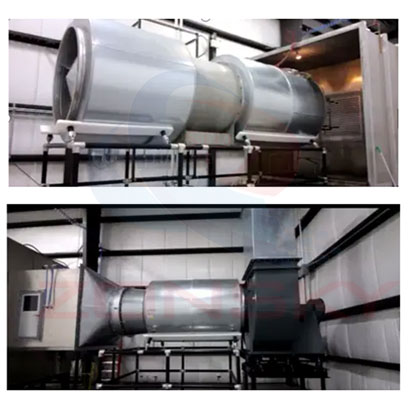

3.1设备组成：由风模拟系统、环境箱、雨水收集箱、空气流量测量系统组成。检测设备整体的组成

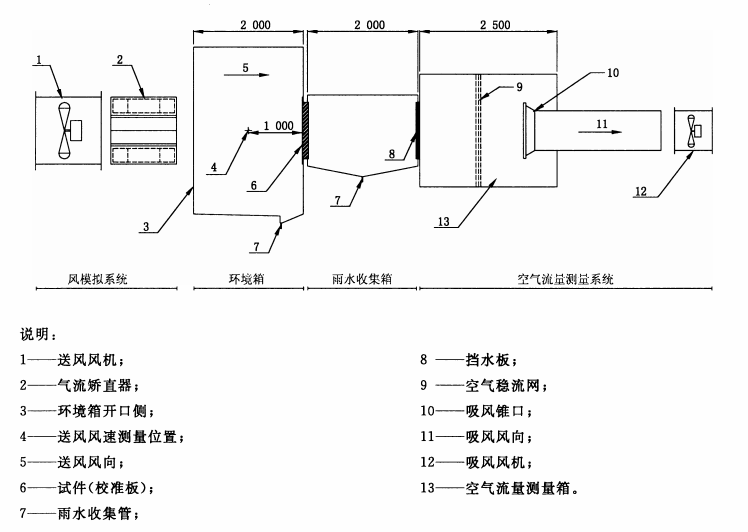

图2、结构示意图

3.2风模拟系统：

3.2.1空气流量测量箱：安装口径为长2100mm，高1100mm；

3.2.2稳流装置：采用三层稳流网组合而成，其中稳流网的通风面积分别为60% 、50% 、45%，每层稳流网的间距为50 mm。平面Y单点流速小于该平面流速平均值的1.25倍。

3.2.3压差测量：

3.2.3.1采用微差压力计测量；

3.2.3.2测量范围：0~500Pa，测量精度为1%；

3.2.4风速测量：

3.2.4.1采用风速计测量；

3.2.4.2测量误差：示值的2%；

3.2.5空气流量测量：

3.2.5.1采用质量流量计测量；

3.2.5.2量程：（0.001~7）m³/s；

3.2.5.3测量精度：土2.5%；

3.2.6温度测量：

3.2.6.1采用K型热电偶测量；

3.2.6.2测量精度：0.5℃；

3.2.7计时器精度：0.1s；

3.3环境箱：尺寸为3000mm*3000mm*2000mm，其开口侧面向风模拟系统和淋水装置;

3.4雨水收集箱:尺寸为1250mm*l250mm*2000mm，设有挡水板;

3.5喷淋装置:

3.5.1配有4个矩阵分布的实心锥喷嘴；

3.5.2喷嘴喷淋角度：为93°〜115°；

3.5.3喷水压力：0.03MPa；

3.5.4喷淋量：≥3.7L/min；

3.5.5喷淋系统：由计算机自动控制，实现4个喷嘴逐一喷淋，喷淋间隔时间可设置（0~99s任意设定）；

3.6雨量计：

3.6.1采用翻斗式不锈钢雨量计；

3.6.2雨量计筒直径：200mm；

3.6.3分辨率：0.2mm；

3.6.4雨强范围：0mm～4mm/min；
