针焰试验机是模拟产品内部在故障条件下所产生了小火焰，用模拟技术评定着火危险性，检测电子元器件、电器件、机械部件、注塑件等电器产品的阻燃性能。针焰试验机是采用尺寸（Φ0.9mm）的针状燃烧器，通以特定燃气（丁烷）以45o角定时定向施燃试样，观察试样是否引燃及持燃时间和燃烧长度来评定设备因故障条件造成的小火焰的着火危险性。下面介绍针焰试验机测试方法使用说明书。

       针焰试验机燃烧试验前，采用的试验样品可以为检测电子元器件、完整的设备、组件或零部件等，必要时拆除部分外壳或截取部分部件用作试验品。

针焰试验机燃烧试验准备：

1、将试验样品，白松木板和绢纸在温度15℃-35℃、相对湿45％～75％的大气环境下放置24h。

2、检查设备和仪器是否符合本项目试验要求。

3、试验前，准备样品资料（材料成分、样品结构图等）、样品的着火危险分析和检测记录。

4、将样机状况、样机标识内容及有关技术参数填写在检测记录上。

针焰试验机步骤：

1、接通燃烧箱电源开关，将试验时间和观察时间设定为30s。

2、把燃烧试验门打开。将气体开关拧回“OFF”的位置，确认气瓶按键处于“脱”的位置上。由于特殊的安全设计，若气体开关未调至“OFF”的位置上，气瓶将不能装入炉身。

3、放置气瓶时须将气瓶阀门的缺口向上。必须留意气瓶阀门缺口与便携炉的气压感应安全装置的接头凸部相连。

4、将气按键按下至“SET”的位置。若气瓶安装不正确，会导致丁烷气泄漏并发出“咝咝”声。在安装气瓶时必须检查清楚，没有声响发出。

5、按下控制面板上的火焰调节按钮，设备会打开电磁阀并自动打火，若不见燃烧器着火，立即点击停止按钮，可适当调节气体流量计再次按下点火焰调节按钮。附件中配有鸭嘴量规，也可用其它量具（如游标卡尺等），再次调节气体流量计使火焰高度稳定在12±1 mm；火焰温度从100℃±5℃升高到700℃±3℃，试验时间23.5±1.0s。

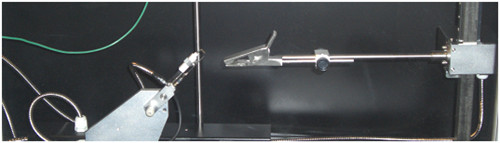

6、按下调试按钮，燃烧器小车将运行到右边限位处停止，调整燃烧器使之与水平面成45o角，调节燃烧器和夹具使燃烧器与样品底面距离8mm或侧面距离5mm，左旋或右旋上行/下行自复位开关，将右边已夹好试品的试品载台调整到标准位置。

7、在厚约10mm平滑的白松木板上紧裹一层绢纸，并置于施加针焰的试验样品位置下面的200±5mm处。

8、火焰温度达到后，启动试验开关，对试验样品、试验样品周围的零件和铺底层进行观察，并记录试验火焰移开瞬间一直到火焰熄灭，或者一直到试验样品或它附近的零件或试验用的铺底层，再也看不到灼热现象的燃烧持续时间（t）。

9、按下复位按钮，燃烧器小车将回到左边初始位置。

       最后针焰试验机试验结束后，根据产品标准要求评定其燃烧等级，如果产品标准没有要求，试验样品不产生火焰和灼热现象，包装娟纸不起燃或白松木板不炭化。或者在移去针焰后，试验样品、周围零件和铺底层的火焰或灼热持续时间小于30s，试验样品周围的零件、铺底层不再继续燃烧，包装娟纸既不起燃，白松木板也不炭化。满足以上要求之一为合格阻燃产品。
