当前位置:首页 > 应用领域 >公共场所阻燃制品及组件燃烧性能要求 > ZY6256 ASTM E 84 建筑材料表面燃烧性能试验机/斯坦纳水平隧道炉

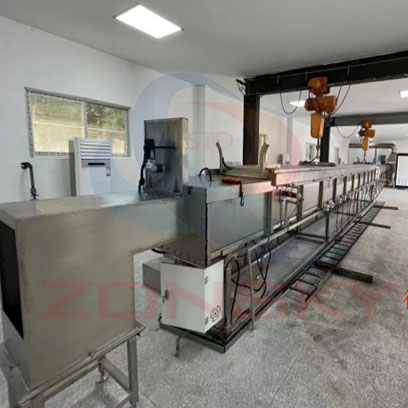

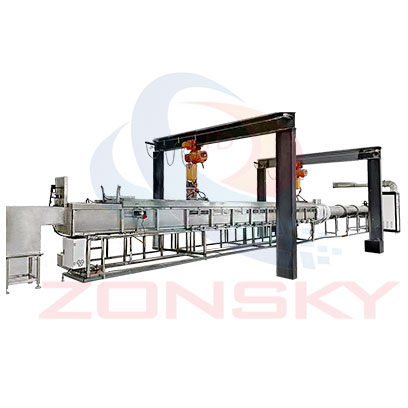

ZY6256 ASTM E 84 建筑材料表面燃烧性能试验机/斯坦纳水平隧道炉

ZY6256 ASTM E 84 建筑材料表面燃烧性能试验机/斯坦纳水平隧道炉,采用遂道法试验,测定建筑材料的火焰传播速率(同时测定烟雾浓度)。将测试材料的表面燃烧特性与石棉胶合板和未处理的红橡木做比较。0等级为石棉胶合板,100等级为未处理的红橡木地板材料。各个种类未处理的木材的火焰传播速率范围为60到230。在这个测试中,燃烧过程中产生的烟也同时被测量,并且在相同的范围内划分出其等级。

适用范围:

  此试验采用遂道法试验,测定建筑材料的火焰传播速率(同时测定烟雾浓度)。将测试材料的表面燃烧特性与石棉胶合板和未处理的红橡木做比较。0等级为石棉胶合板,100等级为未处理的红橡木地板材料。各个种类未处理的木材的火焰传播速率范围为60到230。在这个测试中,燃烧过程中产生的烟也同时被测量,并且在相同的范围内划分出其等级。



符合标准:

  符合ASTM E 84-06建筑材料表面燃烧特性的测试方法。

  ASTM E 84-06 standard test method for surface burning characteristics of building materials.

  符合美标UL723建筑材料表面燃烧性能测试方法。

  UL723 test for surface burning characteristics of building materials.

三、工程建设:

3.1斯坦纳水平隧道炉体;

3.2炉体盖板;

3.3炉体的控制系统;

3.3.1建设可移动500kg行车两只,位置如图2,行车梁落地或固定于房屋承重梁,以最终实际场地为准;

3.3.2安装于炉体尾端的排烟风机,该排烟风机之后的连接至尾气处理设备的排烟管道不在建设范围内;不包括标准中要求的试验室环境控制建设。

3.3.3整机建设能与客户提供“试验室环境控制及新风系统”对接,我公司整机尾气排放能与客户的“环保尾气处理系统”连接,上述两部分我公司与需方共同协商确定共同施工方案。

3.3.4由需方负责部分:燃烧后尾气净化处理和试验室环境控制及新风系统;

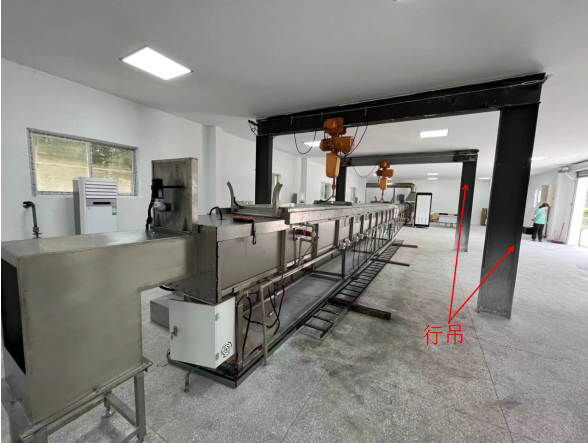

2、行吊安装位置



四、主要性能参数:

4.1电源电压:AC380V±10%;

4.2最大使用功率:5KW;

4.3试验遂道炉:长:7.62M,开口端横截面:0.45M x 0.3M耐火砖,最高耐温2500度。

4.4箱体有16个等距的观察窗,另加一个点火观察窗,窗口为双层高温石英玻璃,框架为SUS304不锈钢。

4.5采用水密封结构,试验过程中,装试样盖板两边拆入水槽里,密封性能更加优越。

4.6进风口为可调节的百页窗,可更加精确地控制炉内空气的流动

4.7热电偶:K型热,直径3MM,3支,美国欧米茄进口热电偶,使用精度高,使用寿命长。测量范围:≤1300 ℃

4.8排风端:由长方形转为圆形,口径为406mm,

4.9烟密度测量:安装在距离遂道炉4.9~12.2M。

4.10煤气喷灯安装:距样品190mm,平行于试验室火的末端,相距305mm

4.11点燃源:为2个煤气喷灯,左右喷嘴相距203MM,能量输出为5.3MJ/min

4.12点火系统:高压电子点火;
