一、适用范围：

用小火焰点燃水平放置并暴露于倾斜的热辐射场中的铺地材料进行测试。适用于各种铺地材料。如：纺织地毯、软木板、木板、橡胶板和塑料地板及地板喷涂材料。该装置可以反应铺地材料包括使用的基材的燃烧性能，背衬材料、底层材料或者铺地材料其他方面的改变都可能影响试验结果，其用于测试和描述在试验室控制条件下，铺地材料对火成对热反应的燃烧特性。

2.1符合 GB/T11785-2005《铺地材料燃烧的性能测定-辐射热源法》试验标准；

2.2符合ISO9239-1：2002《铺地材料燃烧性能 第一部分：用辐射热源法测定燃烧性能》试验标准；

2.3符合ASTM E648-2014《地板临界热量测试》试验标准。

3.1 控制部分采用计算机、高精度板卡、模块控制，信号的收集和处理采用16位高精度板卡，精度等级可达到百分之一，性能稳定，重复性好。

3.2 仪器准确性好、精密度高、稳定可靠。

3.3 仪器使用寿命长，运行成本低。

3.4 仪器配备相应的辅助设备及耗材，以保证设备的正常运行。

3.5 计算机控制界面：采用高档设备和仪器专业开发软件（Labview)，界面严谨，自动化程度高，所有的繁琐程序和运算都已集成计算机里，反应速度非常快，操作方便，人性化界面，傻瓜式操作。

3.6 操作软件：Windows xp操作界面，Labview风格，完善的安全机制

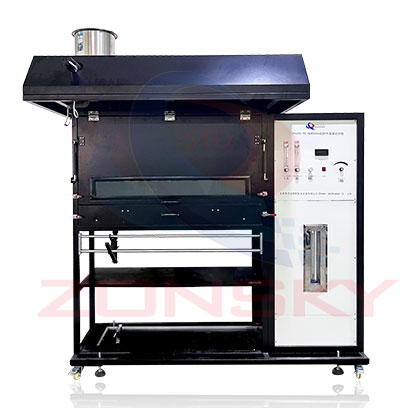

4.1整机组成：设备主要由试验设备、烟密度测量装置、辐射值校准系统、气体控制系统以及数据采集系统组成。符合GB/T11785-2005标准规定。

4.2.1结构：由厚度（13±1）mm,标称密度650kg/m³的硅酸钙板和尺寸（110±10）mmx(1100±100)mm的防火玻璃构成，防火玻璃为石英高温玻璃，安装在箱体前面，以便在试验过程中通过观察窗可以观察到整个试件进度以及燃烧情况；试验箱的外面安装金属保护层，在观察窗口下方，安装一个可紧密关闭的门，由此能让试件平台移入或移出；面板采用厚度1.2mm优质不锈钢材质制作。

4.2.2试验箱下面由可滑动平台组成，能严格地保证试件夹具处于固定的水平位置，在试验箱和试件夹具之间总的空气流通面积（0.23±0.03）m^2，且平均分配于试件长边的两边。

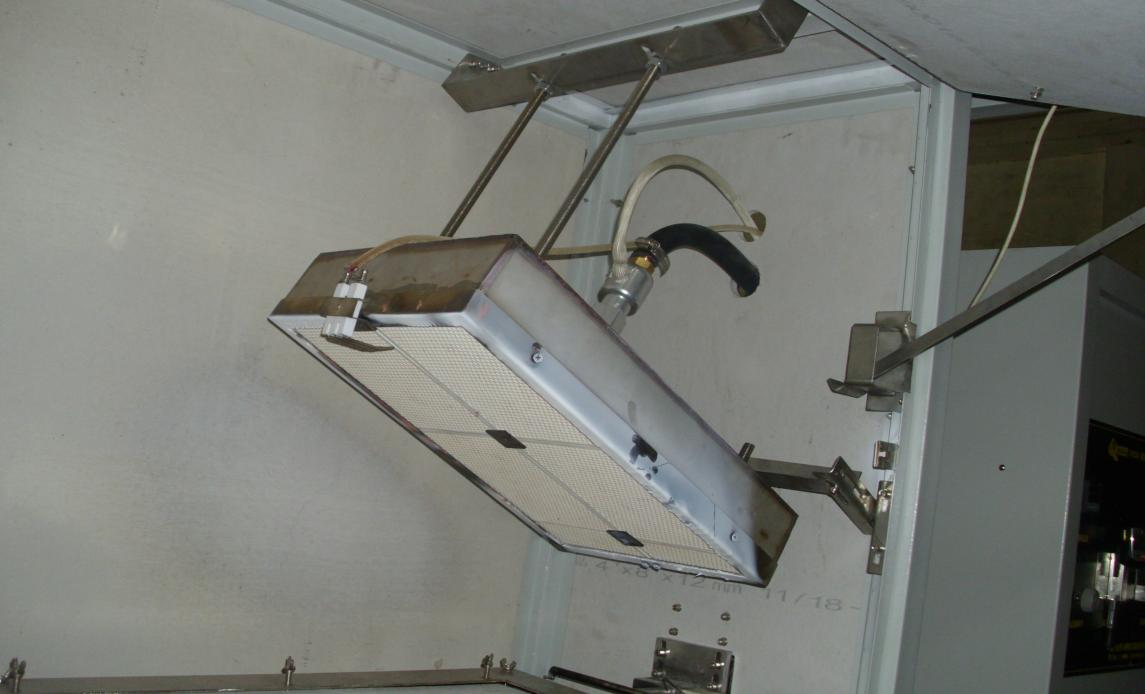

4.3 辐射热源：为一块安装在金属框架中的细孔陶瓷热辐板，辐射板外框材质为不锈钢（2.5±0.2）mm，辐射板材质为多孔耐火材料。辐射面积尺寸为（300±10）mmx(450±10)mm,辐射板能承受900℃的高温，并且空气燃气混合系统通过一个适当的装置来保证试验的稳定性和重复性，辐射加热板安装于试件夹具上方，其长边和水平方向的夹角为（30±1）℃。

试件夹具

4.4 试件夹具（试样架）：由耐火且厚度为（2.0±0.1）mm的L形不锈钢材料做成，试件的暴露面尺寸为（200±3）mmx（1015±10）mm,试件夹具两端用两螺钉将其固定在滑动钢制平台上，试件固定在试件夹具上，夹具总厚度为（22±2）mm，试样架表面有便于观察的尺度标记线。

4.5点火器（燃烧喷灯）：

4.5.1材质为不锈钢，内径为6mm，外径为10mm，点火器上有两排孔，中心线平均分布19个直径0.7mm成放射状的孔，中心线下60℃的线上平均分布16个直径0.7mm的放射状的孔。

4.5.2试验中丙烷气流速控制在（0.026±0.002）L/S。点火器的放置位置保证从下排孔高出的火焰能在试件零点前（10±2）mm的地方与试件接触。当点火器在点火位置时，应在试件夹具边缘上方3mm的地方，当试件不需要点火时，点火器从试件零点位置移开60mm处，使用气动的元件自动控制。
