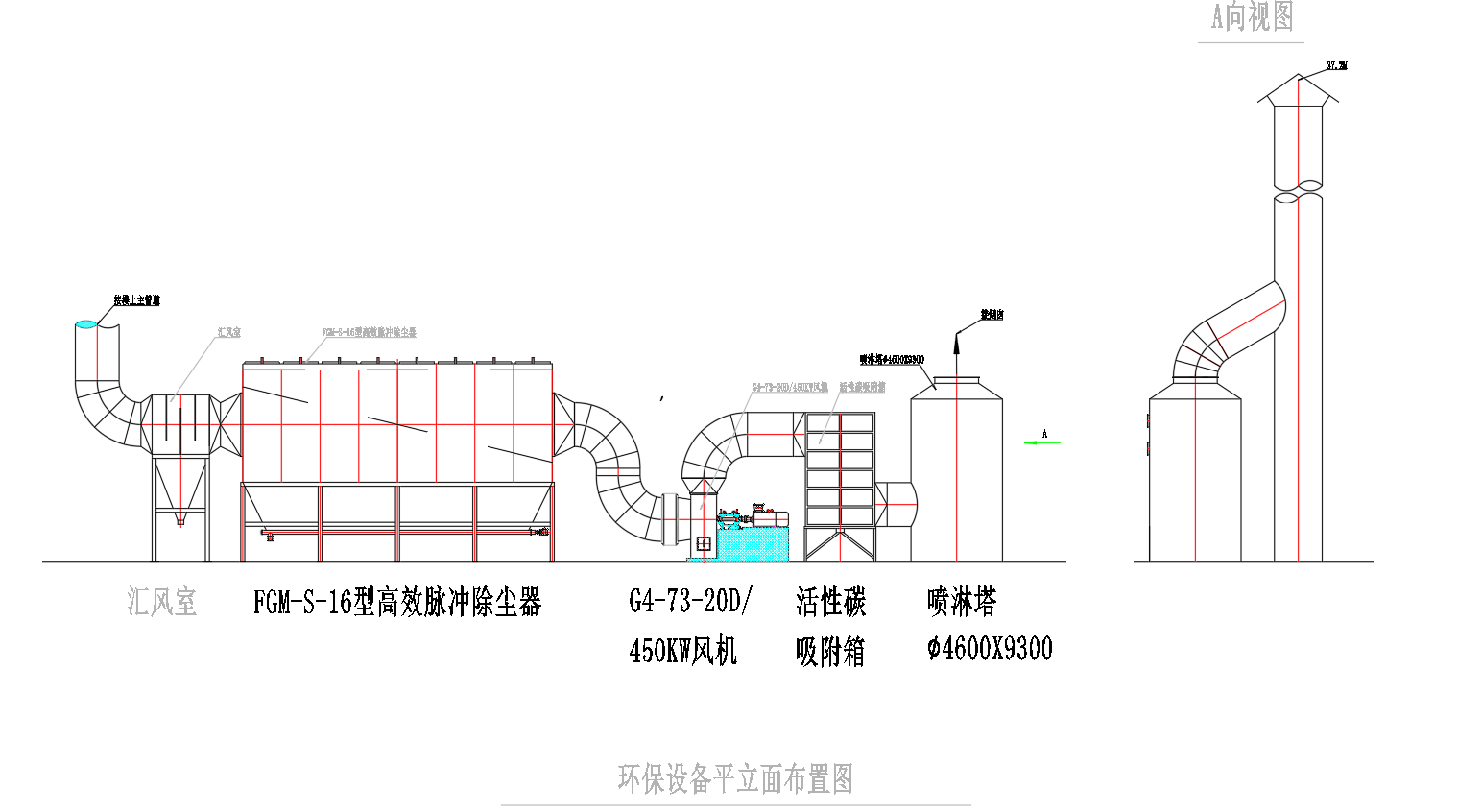

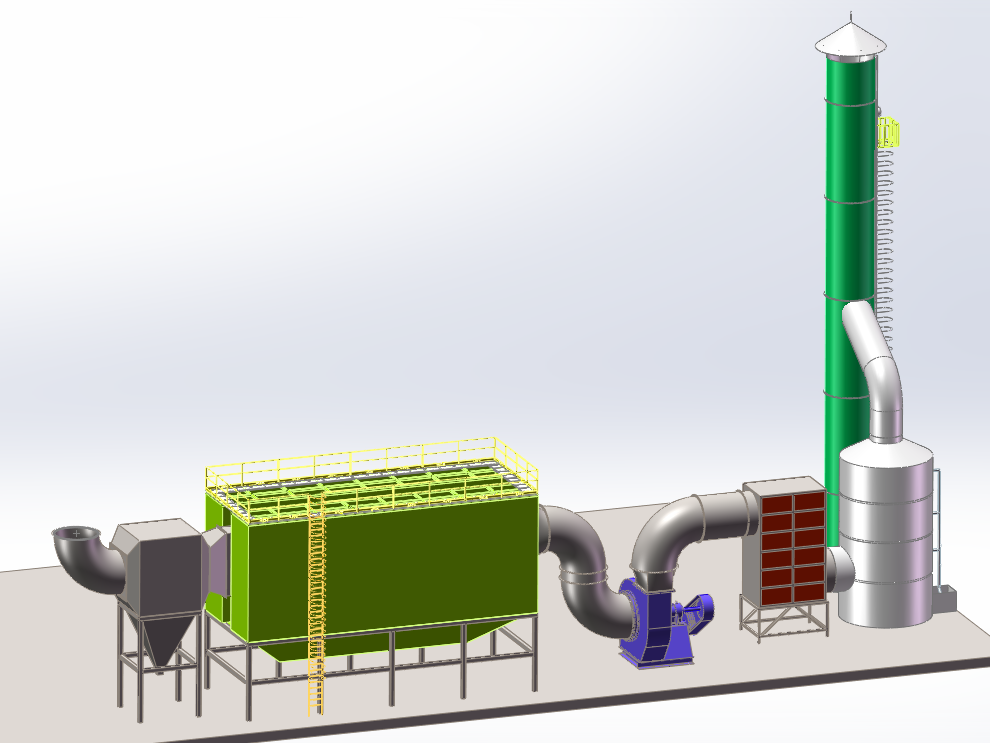

2.1.粉尘净化装置

2.1.1.袋式除尘器（钢结构）

（1）（长×宽×高，±10%）15760mm×6032mm×9980mm

（2）质量≥60T

（3）处理能力：165000～321000立方米/小时；处理风量为：188000m³/h及以下时，颗粒物排放小于等于10mg/Nm³；

188000m3/h及以上时，颗粒物排放小于等于30mg/Nm³。

（4）过滤风速：0.7米～1.36米/分钟。

2.1.2.滤袋

（1）Φ130×5000mm,防腐，耐温≧200℃

（2）材质：氟美斯玻纤针刺毡

3、袋笼：Φ125×4920mm带文氏管,喷吹

4、脉冲阀：带24V电磁阀及连接配件

5、气缸提升阀：Φ530行程400mm

6、螺旋输送机：L=12940mm,7.5KW

7、叶轮卸料机：K=2.2KW

8、检修平台（定制）：组合件，3.4T

步梯（定制）

9、步梯（定制）：矩管，14号槽钢，花纹板

10、护栏（定制）：L=80米，H=1100mm, 材质：镀锌矩管

11、进出风口变径管：3200mm×1200mm变Φ2000mm，材质：厚度≥4mm

12、防爆泄压阀：500mm×600mmm，材质：Q235A

13、紧急泄压阀：800mm×600mm，带温控仪,电动，材质：Q235A

14、管道截止阀：Φ2200mm×500mm，电动式，材质：Q235

15、集灰桶：1200mm×1000mm×800mm，带行走轮，材质：Q235A

16、除腐处理：涂刷环氧媒漆，按标准箱内壁均刷漆

17、贮气罐：≥5m3,1.6MPa

18、过滤罐：1.6MPa，容积≥0.95m3

19、气动三联件：DN25，材质：Q235A

20、单向阀：DN25，材质：Q235A

21、减压阀：DN25，材质：Q235A

22、压缩空气管1：DN25,带弯头,三通，材质：Q235A

23、压缩空气管2：DN15,带弯头,三通,材质：Q235A

24、高压软管：M10,带三通,快接头

2.2.有害气体净化设备

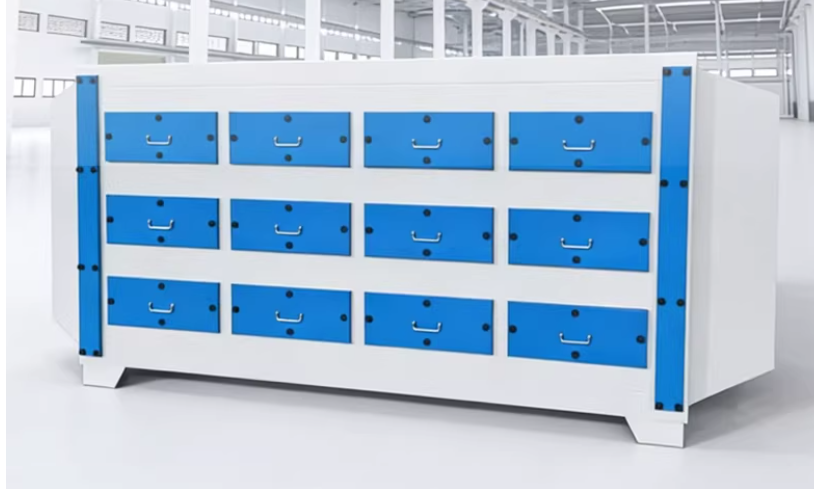

1、活性炭吸附器：

（1）处理风量：129600～194400立方米/小时

（2）废气通过活性炭层速度：1.0～1.5米/秒

（3）活性炭填充量：≥10.8立方米

（4）设备阻力：800～900帕

（5）废气去除率≥80%

2、进出风口变径管：3200mm×1200mm变Φ2200mm，材质：Q235A 厚度≥4mm

3、蜂窝活性炭：≥800碘值

4、支架：槽钢14号，材质：Q235A

5、喷淋吸收塔：Φ4600mm×9300mm，≥12T管道阀门及填料系统

6、连接弯头：Φ2200mm弯头90°，≥2.9T。材质：Q235A

7、连接直管：Φ2200mm,材质：Q235A

8、内衬玻璃钢：三布四油

9、喷淋泵≥15KW

10、循环池：4000mm×2000mm×2500mm，含循环水泵

11、现场根据采购人要求进行油漆与喷涂

2.3.风机

1、450KW风机

（1）功率450千瓦

（2）流量：167130-320610立方米/小时

（3）全压：5837-3870帕

（4）包括混凝土基础

2、轴流风机：功率：≥370W，机房换气用

3、压力锁门：宽×高 800mm×2000mm

2.4.电气控制子系统

1、风机变频柜（定制）

（1）长×宽×高：1100mm×2200mm×800mm（±10%）

（2）含变频器，变频器功率≥450KW

2、PLC控制柜（定制）：长×宽×高：800mm×2200mm×800mm（±10%）

3、脉冲控制箱（定制）：长×宽×高：400mm×500mm×300mm（±10%）

4、负压传感器：0-5Ka2

5、压差传感器：0-5Ka2

6、电缆（风机用）：YJV3*150+1*70

7、电缆（螺旋设备用）：YJV4*4

8、电缆(卸灰设备用）：YJV4*2.5

9、电缆（信号线+阀门线用）：KVV7*1.5（含按钮盒）

10、电缆（仪表用）：KVVP4*1.5

11、桥架碳钢喷塑：400*200

12、桥架碳钢喷塑：200*100

13、波纹管1：Φ70mm

14、波纹管2：Φ32mm

15、穿线管：Φ25mm阀门+按钮盒

16、安装辅材：至少包括焊条，线头，卡件，胶布，铁螺丝

2.5.汇风室及烟气收集管道

1、汇风室

（1）长×宽×高：4000mm×3900mm×3000mm（±10%）

（2）质量≥5.3T

2、汇风室变径：≥1T

3、汇风室支架≥0.9T

4、喷淋系统：含喷嘴,电磁阀,泥浆阀,水管

5、连接管道1：Φ2200mm弯头90°，5.8T±1%，含法兰

6、连接管道2：Φ2200mm弯头45°，0.5T±1%,含法兰

7、连接管道3：Φ2200mm×6直管，8.5T±1%,含支架法兰

8、一楼风口罩1：2650mm×3350mm变2000mm×500mm，厚≥2mm白铁皮

9、一楼风口罩2：3350mm×3350mm变2000mm×1000mm，厚≥2mm白铁皮

10、一楼矩型风管1：2000mm×500mm，厚≥2mm白铁皮带吊装支架

11、一楼矩型弯头90°1：2000mm×500mm，厚≥2mm白铁皮

12、一楼矩型风管2：2000mm×1000mm，厚≥2mm白铁皮带吊装支架

13、一楼矩型弯头90°2：2000mm×1000mm，厚≥2mm白铁皮

14、顶楼风口罩1：3350mm×1650mm变Φ1200mm，厚≥4mm钢板

15、顶楼风口罩2：3350mm×1650mm变Φ1600，厚≥4mm钢板

16、顶楼圆形风管1：Φ1200mm，厚≥4mm钢板

17、顶楼圆形风管2：Φ1600mm，厚≥4mm钢板

18、顶楼圆形风管3：Φ2200mm，厚≥4mm钢板

19、顶楼圆形风管弯头90°1：Φ1200mm，厚≥4mm钢板

20、顶楼圆形风管弯头90°2：Φ1600mm，厚≥4mm钢板

21、顶楼圆形风管弯头90°3：Φ2200mm，厚≥4mm钢板

22、变径管：大小圆，厚≥4mm钢板

23、顶楼接一楼设备风管：Φ2200mm，厚≥4mm钢板

24、顶楼接一楼异形件：厚≥4mm钢板

25、一楼排风口封窗1： 2.65米×3.35米，铝合金加乙级防火玻璃

26、一楼排风口封窗2：3.35米×3.35米，铝合金加乙级防火玻璃

27、风管调风阀：泄压，电动式

2.6.设备基础及降噪设施

1、设备安装场地平整与所有设备基础建设要求：

（1）场地平整：含基层钎探，回填，夯填；≥600㎡；含模板。

（2）场地C15混凝土基层≥600㎡；含模板。

（3）场地C15混凝土垫层≥600㎡；含模板。

（4）场地C20混凝土基础（含铺设Φ12mm钢筋网）≥90m³；含模板。

（5）汇风室基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥1.83m³；含模板。

（6）除尘器基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥6.84m³；含模板与减震垫。

（7）风机基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥12m³；含模板与减震垫。

（8）活性碳设备基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥1.73m³；含模板。

（9）喷淋塔基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋，含模板；≥4.8m³；含模板。

（10）污水循环处理器基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥3.75m³；含模板。

（11）烟囱基础，钢筋混凝土，C20商品混泥土，Φ8mm、Φ12mm钢筋；≥2.29m³；含模板。

2、风机房：6000mm×8000mm×4000mm，根据现场定制

3、电气控制间：6000mm×8000mm×4000mm，内装易拆卸型隔音板；根据现场定制

4、电缆沟：400mm(宽）×500mm（深）

5、电缆沟钢盖板≥4mm钢板

2.7.净化后气体排放设施

1、烟囱筒体：Φ2400mm×8，H≥27.2米，13.4±1%T

2、烟囱法兰：边宽60mm

3、筒体内衬架：角钢L50mm×50mm×5mm

4、内衬补板：100mm×100mm×10mmSC

5、雨帽：配套烟囱

6、避雷接地线：镀锌圆钢

7、爬梯：镀锌，带背笼

8、监测平台（定制）：2.7T±1%，带支架，1.2米方平台

9、平台护栏（定制）：L≥16米，H=1100mm, 材质：镀锌矩管

10、烟囱底座：0.2T±1%

11、烟囱支架：63mm×63mm×6mm

12、油漆与喷涂：现场根据要求进行油漆与喷涂

13、辅材：至少包括螺栓、螺钉、电线、电缆、线管

14、进行整系统调试测试
