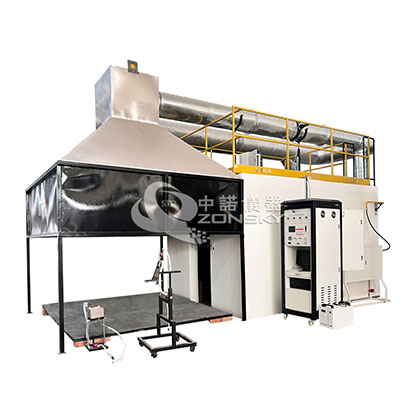

1.1. 10MW大型量热仪系统

1.1.1.适用范围：

在受控条件下测试样品，量化其火灾危险性参数（热释放速率、火焰传播等）。是以通过燃烧产物气流中氧气浓度计算出的氧气消耗量以及燃烧产物时热释放速率为设计原理。材料的热释放速率也是材料燃烧性能中最重要的参数。该设备能比较准确地测量材料燃烧过程中的热释放速率。此仪器测试便捷精准，对于预测火灾危害及其阻燃防治处理极为重要。

1.1.2.仪器主要特点：

1.1.2.1.控制部分采用嵌入式工控机控制，信号的收集和处理采用16位高精度板卡，精度等级可达到百分之一，性能稳定，重复性好。

1.1.2.2.计算机控制界面：采用高档设备和仪器专业开发软件（Labview)，界面严谨，自动化程度高，所有的繁琐程序和运算都已集成在计算机里，反应速度非常快，操作方便，人性化界面，傻瓜式操作。

1.1.2.3.操作软件：Windows 操作界面，Labview风格，完善的安全机制。计算机输出数据为燃烧热释放速率、总释热量、烟气释放速率、CO2生成速率、烟雾浓度等。测试期间实时显示热流--时间曲线，总热释放率--时间曲线，二氧化碳CO2产生量，一氧化碳CO产生量，烟的产生量，表面温度--时间曲线。

1.1.3.总体要求：

1、最大量热范围≥10MW；

2、量热仪在30%∼100%量程区间，具备庚烷校准总热值偏差≤±5%；

3、系统排烟速率V298≥35m³/s;

4、量热仪具备高实时性和响应能力：系统总体滞后时间≤20秒，响应时间≤12秒；

5、系统整体机械部分除钢梁和球阀外的主体均为不锈钢；

6、测量系统除量热取样外，还具备扩展接口，便于风速测量、FTIR采用；

1.1.4.集烟罩（定制）

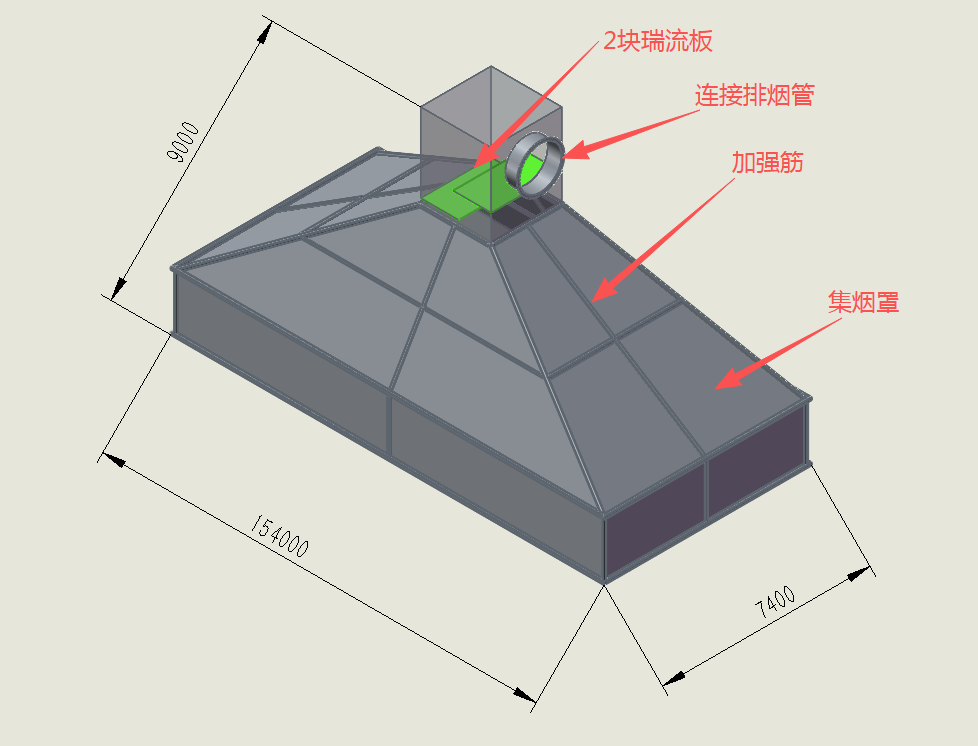

集烟罩示意图

1、收集烟罩，暂定尺寸为15.4米x7.4米，结合现场布局设计，实际偏差≤±10%；锥形收集器的顶部为宽*深*高2500*2500*3000mm立方体，为增加湍流效果，采用两块1300*2500mm的钢板安装在顶部的正方体内，形成烟气均流器。

2、采用304不锈钢材质，厚度2mm，采用氩弧焊接，整体平整，；

3、为保证集烟罩的长期稳定不变形，在集烟罩的外侧焊接加强筋，加强筋每0.8米一个；

4、集烟罩由于现场建筑原因，需现场组焊安装；

5、集烟罩四边横梁采用30a工字钢做边框。

1.1.5.排烟管道

1、管道直径1.5m，304不锈钢材质，厚度为2mm，含配套接头与管件

1.1.6.测量管道

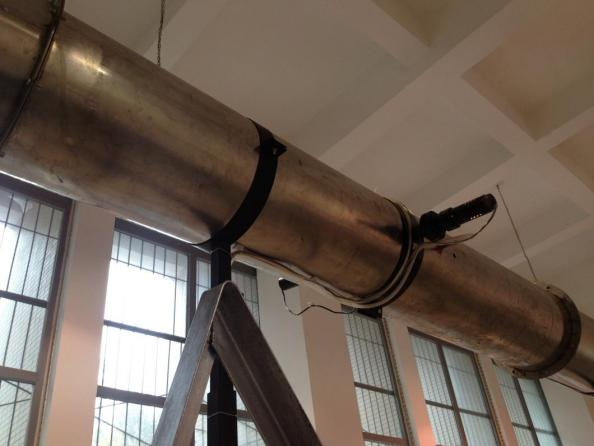

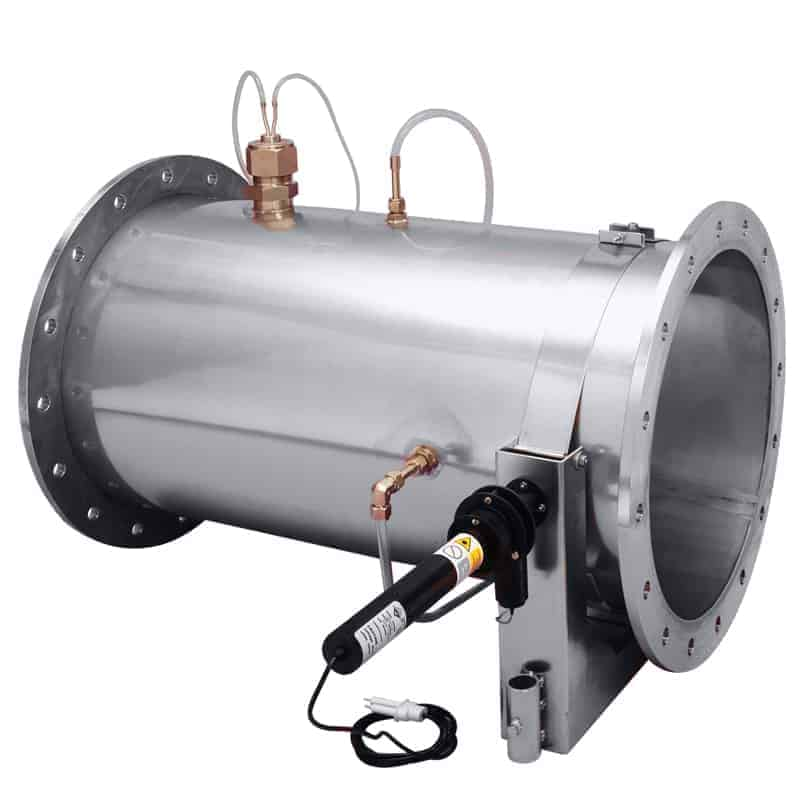

测量管道现场图 测量管道示意图

1、管道直径1.5m，304不锈钢材质，厚度为2mm，长度为1米。安装测量探头和配套接口

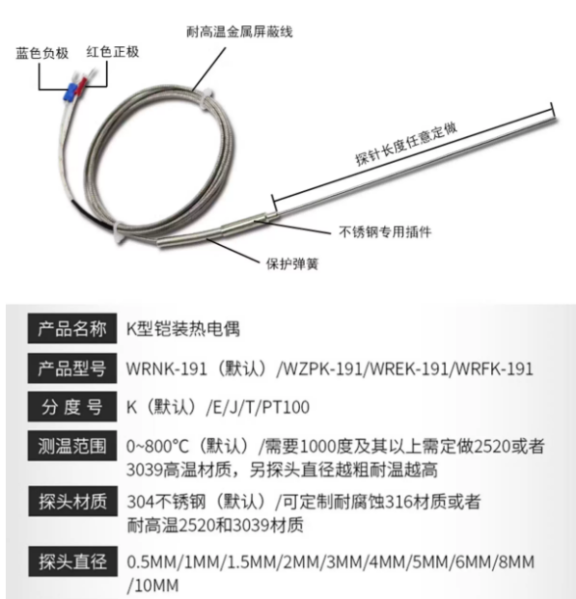

1.1.7.温度传感器

K型铠装热电偶

1、管道热电偶直径0.5mm

2、精度：±0.1℃，量程：0～800℃

3、符合GB/T 16839.1-2018要求的铠装绝缘K型。

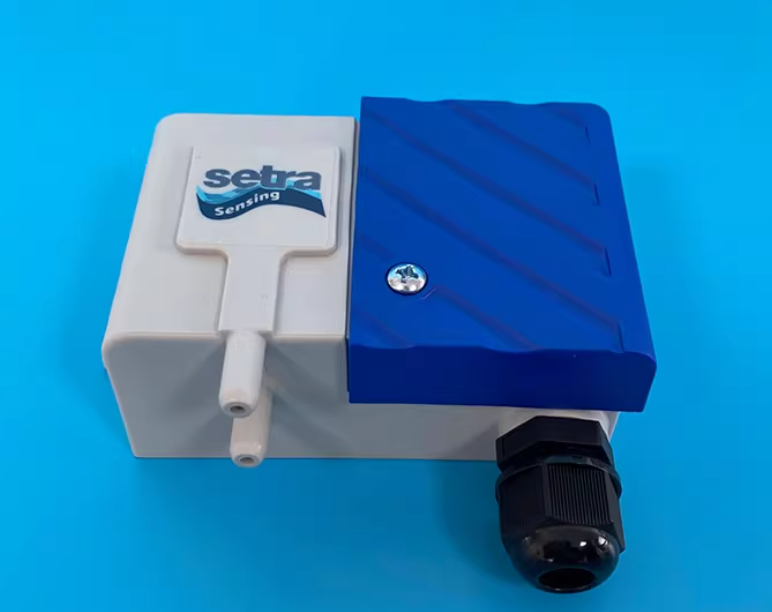

1.1.8.差压传感器

美国西特266系列差压传感器

Model266采用全不锈钢氩弧焊敏感元件。张力不锈钢膜片和一个固定电极构成一个可变电容。正压使膜片向电极移动电容值增大，减小压力，膜片则远离固定电极。电容的这种变化通过Setra独特的电子电路检测并转变为线性直流信号。氩弧焊张力敏感元件允许在任何方向有69KPa的过压而不损坏，另外敏感元件的各部分具有良好的热匹配系数。改善了传感器的温度特性和长期稳定性。

1、量程：0帕～500帕

2、精度 ±3帕
3、响应时间：≤1秒(90%输出）
4、环境压差装置精度：±200pa

1.1.9.烟密度系统

1、灯
（1）类型：白炽灯
（2）色温：（2900±100）K
（3）电源：24V低纹波直流电源

（4）电流波动范围：±0.5%（包括短期、长期稳定性）
2、透镜系统
（1）光束直接：＞20mm平行光束。
（2）光电管发光孔：位于其前面的透镜焦点上，且其直径与透视镜焦距的比值＜0.04。

3、探测器

（1）精确度：±1.5%。

（2）线性度：线性度在所测量值的3%以内或绝对透光率1%以内。
（3）响应时间：≤3s。

（4）噪音和漂移：≤初始值的0.5%。

4、光系统滤光片：配置光密度范围为0.05～2.0的5个滤光片，测量系统计算得出的光密度不超过滤光片标示值的±5%或0.01（以能体现最大公差者为准）。

1.1.10.样气过滤系统

1、过滤为三级，第一级为粗过滤装置精度是30um，第二级为细过滤装置精度是0.5um，第三级为精细精度是0.2um

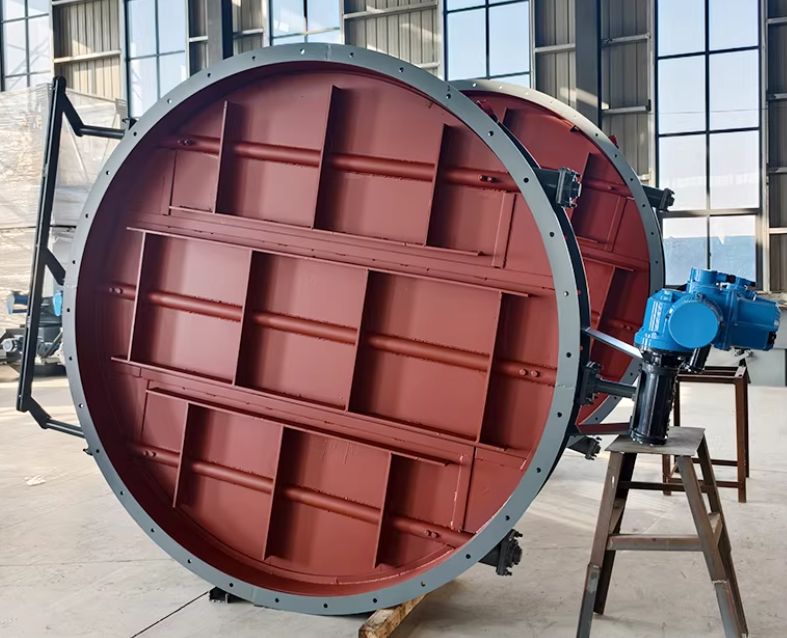

1.1.11.管道阀门

1、管道电动阀门φ1.5米，碳钢材质

1.1.12.气体分析柜

1、主要组件：由烟气过滤器、冷阱、干燥柱、泵；
2、功能：支持采集烟气样品并吸收掉尾气。
3、隔膜泵抽速≥30l/min，工作压力0.5bar；
4、冷井制冷能力:25℃320J，温度控制误差:≦1℃，控制温度:5℃±1℃；
5、样气流量≥3.5L/min；

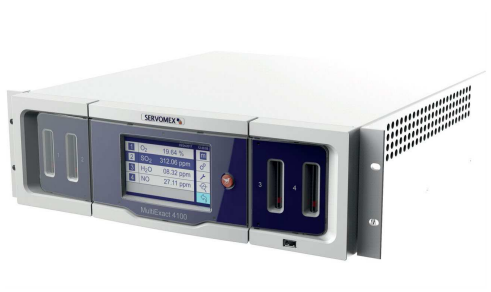

1.1.13.气体分析仪

三合一气体分析仪

一台三合一气体分析仪，具有O2,CO,CO2三通道，具有以下性能：

1、顺磁型氧气（O2）通道：
（1）分析范围：在0-25%；
（2）精度（准确性）：±0.02%；
（3）分辨率：≤0.001%；
（4）漂移噪音：≤0.01%；
（5）响应时间：≤10s。
2、二氧化碳（CO2）通道：
（1）分析范围：0-10%；
（2）精度（准确性）：±0.1%；
（3）分辨率：≤0.001%；
（4）漂移噪音：≤100ppm；
（5）响应时间：≤12s。
3、一氧化碳（CO）通道：
（1）分析范围0-1%；
（2）精度（准确性）：0.01%；
（3）分辨率：0.001%；
（4）漂移噪音：≤20ppm；
（5）响应时间：≤12s。

1.1.14.试验软件

1、试验软件视窗式操作软件——基于菜单条和下拉式菜单的操作软件界面，试验软件有中文或英文可选，并且完全兼容windows10以上和linux操作平台。
2、从试验软件可得出最大的平均燃烧热释放速率和平均热释放速率报告，包括平均热释放速率的图形；试验软件可以配置特殊性能，如数据的平方、立方，可以将多个样品的测试曲线放在同一个曲线中进行比较，数据支持EXCEL表格输出。
3、试验软件具有以下功能：显示仪器的状态；校正仪器并储存校正结果；收集测试过程中产生的数据，包括耗氧量、二氧化碳生成量、管道中的体积流量、烟密度；计算要求的参数并显示计算结果，包括热释放速率、热释放总量、火焰增长率指数(FIGRA)、烟增长率指数(SMOGRA)、烟密度、产烟速率、产烟总量。
4、自动记录采集数据，对于O2和CO2精度至少为0.01%,30分钟漂移低于0.01%,CO通道至少为0.1
5、数据采集支持至少每3s或每秒记录并保存以下有关数值：①时间；②通过燃烧器的丙烷气的质量流量，mg/s；③双向探头的压差，Pa；④相对光密度，无单位；⑤O2浓度，(V氧气/V空气）%；⑥CO2浓度，(V二氧化碳/V空气）%；⑦小推车底部空气导入口的环境温度，K；⑧综合测量区的三点温度值，K。
6、试验软件具有显示或者自动采集校正设备相关参数的功能。

1.1.15.排烟风机

1、280千瓦变频离心风机
2、碳钢风机，整体支架，皮带传动，带检修门，排污口，弹簧减震器，电机防雨罩。

1.1.16.变频柜

1、电源输入：AC380五线制；
2、变频器功率：280KW；
3、含总空气开关系统；
4、机柜含独立风冷系统；
5、面板安装电能表，至少显示电压、电流、功率；
6、机柜面板显示工作频率；
7、支持RS485远程控制；

1.1.17.测量系统

1、可以测量和转换至少11种不同的输入信号，包括：温度(热电偶、RTD和热敏电阻)；直流/交流电压、2线和4线电阻、频率和周期；直流/交流电流6位半精度电压、电流采集

1.1.18.控制室测量系统配套

1、防火门定制（B1级）、观察窗定制（B1级）、供电网络，安装环境改造（16平方米，以现场实际测量为准）

1.1.19.图形工作站：

1、内存配置容量32GB

2、固态盘数量1 个，配置独立显卡

3、固态存储容量1TB

4、机械硬盘数量1 个

5、机械硬盘总容量4TB，转速7200rpm

6、显卡显存位宽64 位，显存容量1GB

7、显示屏分辨率2560×1440

8、显示屏27 英寸

9、显示屏防蓝光，支持低频闪≤-35dB

10、CPU 物理核数8，主频2.2GHz

1.1.20.防爆摄像机

1、清晰度：400万像素；

2、焦距：4/6/8毫米可选（根据现场选择）；

3、防护方式：不锈钢防护；接口方式：POE供电通讯含管路、防爆软管；含配套安装支架、防爆接线箱与电源适配器

1.1.21.配套辅材

1、配套辅材，至少包括接头、支架、密封垫片、电线、电缆、管道、管件

1.2.数据传感采集子系统

1.2.1.铠装热电偶

1、类型：Ⅰ级K型铠装，耐高温≥1000℃；直径：2毫米；长度：≥1米；延长线：≥1米防水型引线

1.2.2.风速变送器

1、测量范围：0～1米/秒，0～2米/秒，0～10米/秒，0～20米/秒，0～30米/秒，0～50米/秒（支持采购人可选）；

2、精度：0.2米/秒+3%*测量值（20摄氏度，1013h帕时）；

3、信号输出：电流输出型4～20毫安（三线制）

4、电气负载≤500Ω，电压输出型0～10伏（三线制）,电气负载≥10kΩ，485输出型：支持ModBus-RTU协议；

5、响应时间：T90≤3秒；供电电源：20~28伏直流电；

6、电气连接：M16×1.5；电缆直径：4～8毫米；探杆长度：100毫米～500毫米，可定制外壳；防护等级：≥IP65（选择显示模块时的防护等级为≥IP54）；

7、工作压力：小于1Bar；工作温度：变送器-40～+50摄氏度，探杆-40～+80摄氏度、-40～+120摄氏度、-40～+160摄氏度、-40～+200摄氏度、-40～+250摄氏度（支持采购人可选）；储存环境：温度-20～60摄氏度；湿度：0～85%RH

1.2.3.热流传感器

1、量程：0-50千瓦/平方米；

2、探头直径：25毫米；

3、校正精度：±3%；

4、线性：±2%；冷却方式：

5、水冷（含水冷配件水泵、转接头、软管等）；

6、安装方式：法兰；延长线：≥5米

1.2.4.压差变送器

1、测量范围：0-50帕；

2、电压输出：0-10伏；电流输出：4～20毫安；

3、精度：≤±1%*量程；

4、响应时间：T90≤3秒；供电电源：20~28伏直流电；

5、电气连接：M16×1.5；电缆直径：4～8毫米；探杆长度：100毫米～500毫米，可定制外壳；防护等级：≥IP65（选择显示模块时的防护等级为≥IP54）；

6、工作压力：小于1Bar；工作温度：变送器-40～+50摄氏度，探杆-40～+80摄氏度、-40～+120摄氏度、-40～+160摄氏度、-40～+200摄氏度、-40～+250摄氏度（支持采购人可选）；储存环境：温度-20～0摄氏度；湿度：0～85%RH

1.2.5.模拟量输入模块

1、≥200千样点数/秒，16比特，8通道模拟输入模块，

2、可编程性，直接连接并适配不同传感器，无需外部信号调理器

1.2.6.模拟量输入模块机箱

1、8槽USB3.0模块机箱

1.2.7.热电偶输入模块

1、16通道TC，24位

2、≥75样点数/秒AI模块

1.2.8.热电偶输入模块机箱

1、14槽USB3.0模块机箱

1.3.信息处理子系统

1.3.1.数据处理设备

1、用于后台实验数据存储与分析，根据现场定制。

1.3.2.试验监测设备

1、用于固定试验场的试验数据监控与服务配置，根据现场定制。

1.3.3.采集转发设备

1、用于配置采集模块，进行现场数据采集、存储与转发，根据现场定制。

1.3.4.试验配置软件

1、安装在采集转发设备上，用于试验现场的传感器配置

1.3.5.数据同步采集软件

1、安装在采集转发设备上，用于各类试验数据的实时采集，并支持与音视频记录进行同步，根据网络情况可将试验数据在后台发送至数据服务器，也可暂存于本地

1.3.6.数据处理与分析软件

1、安装在数据处理设备上，用于记录处理分析各类试验数据

1.3.7.数据呈现与用户UI

1、安装在数据处理设备上，可通过网页进行交互查看，响应使用者各类操作，并进行数据处理结果的可视化呈现

1.4.音视频呈现子系统

1.4.1.防爆监控摄像机

1、≥200万像素，红外≥60米，焦距4毫米，支持录音

2、带防爆支架、防爆软管、防爆接线箱和电源配件

1.4.2.枪式网络摄像头

1、≥400万像素，全彩成像，带POE供电

1.4.3.摄像机支架

1、配套钢质支架，根据现场实际选择

1.4.4.64路NVR

1、解码性能支持基础12路1080P解码，开启解码最高可提升至16路1080P解码

2、支持像机接入设计，最大支持接入各类≥800万高清/拼接像机

3、8盘位，最大支持满配≥10T硬盘，

4、支持HDMI4K超高清输出，支持HDMI/VGA同异源可配

5、支持ISUP5.0以及GB/T28181协议；

1.5.集成系统

1.5.1.POE数据交换设备

1、≥24个10/100兆比特每秒自适应电口+1个10/100/1000兆比特每秒自适应上联电口+1个10/100/1000兆比特每秒上联光电复用口，其中24个口支持PoE/PoE+供电，最大PoE功率支持370瓦

2、交换容量≥8.8 Gbps，包转发率≥14.88Mpps

3、非网管型交换设备，机架式。

1.5.2.接入层POE数据交换设备

1、 8个10/100/1000兆比特每秒电口（支持PoE/PoE+供电），1个10/100/1000兆比特每秒电口。

2、支持EWEB、APP、云平台管理。

1.5.3.汇聚层POE数据交换设备

1、交换容量≥36Gbps，包转发率≥26.78 Mpps每秒

2、24口10/100/1000兆比特每秒自适应电口（支持PoE/PoE+供电，PoE功率≥240瓦）

3、固化2个SFP千兆光口，至少支持VLAN、端口镜像功能。

1.5.4.汇聚层数据交换设备

1、交换容量≥36Gbps，包转发率≥26.78Mpps，24口10/100/1000兆比特每秒自适应电口（支持PoE/PoE+供电，PoE功率≥240瓦）

2、固化2个SFP千兆光口，至少支持VLAN、端口镜像功能。

1.5.5.弱电箱

1、铝合金材质，规格（长×宽×高）：800mm×600mm×200mm（±10%）,板材厚度≥2mm

2、防护性能≥IP65，支持散热孔设计,SPCC冷轧钢板PoE+供电

3、可支持安装四台交换机，含风扇，内置六孔位电源插板

1.5.6.42U机柜

1、SPCC冷轧钢板，满足1.2米深度

1.5.7.8T专用盘

1、视频数据存储≥25天

1.5.8.功放控制器

1、≥350瓦，4∼16欧/70伏/110伏（采购人可选），插U盘或SD卡，带收音，带蓝牙

2、5分区独立音量调节，2路话筒，3路线路信号，高低音调节，自动默音功能，带提示音，短路报警

1.5.9.音柱

1、乳白色铝合金壳体和网罩，塑料盖板

2、额定功率≥40瓦

3、定压输入≥100伏

4、灵敏度≥92分贝

5、频率响应：140Hz-18KHz

6、喇叭单元≥4"低音×2+高音*1

7、材质：铝合金

8、尺寸≥15*9.5*460毫米

1.5.10.无线AP控制器

1、固化8个千兆电口，固化2个千兆光口，可选配置≥1T硬盘(即插即用)，内置交流电功能可管理32个RAP或64个WALLAP（应用及URL特征库升级，IPSec/秒SLVPN）

1.5.11.POE数据交换设备2

1、交换容量≥36 Gbps，包转发率≥26.78Mpps，16口10/100/1000兆比特每秒自适应电口（支持PoE/PoE+供电，PoE功率≥240瓦）

2、固化2个SFP千兆光口，支持VLAN、端口镜像功能，支持APP和云平台统一管理

1.5.12.光信号数据交换设备

1、带10个光模块（根据现场配置）

1.5.13.接入POE数据交换设备

1、16个10/100/1000兆比特每秒自适应电口，一个千兆上联光纤接口和一个千兆上联自适应电口。

2、支持线速转发；其中16个端口具有PoE功能，输出功率高达180瓦，交换容量≥36Gbps，包转发率≥27Mpps，非网管型交换设备，桌面式

1.5.14.无线AP

1、1167兆双频千兆吸顶AP，一个千兆LAN口上联，内置天线，支持2.4兆赫兹/5兆赫兹双频通信，支持802.11a/b/g/n/acWave1/Wave2协议。2、支持AP与路由两种工作模式，支持二层漫游，支持一体化组网，支持APP管理。支持PoE供电和本地供电,覆盖半径≥40米

1.6.集控中心大屏子系统

1.6.1.集控中心大屏

1、用于远程指挥、现场实验数据的大屏幕显示与调度。

2、屏幕点间距：≤1.53毫米；

3、屏幕面积≥22.5平方米；

4、帧率：60赫兹；

5、单元板点数：≥21632点/单元板；

6、开关电源负荷：5伏/40安

7、含支撑钢架辅材

1.6.2.集控中心席位台(定制）

1、4席位，用于放置试验监测台式机，以及大屏控制终端、麦克风

1.6.3.配套连接头与结构件、调试

1、用于连接采集模块和传感器

1.6.4.立式空调

1、3P,变频，一级能效

1.6.5.集控中心环境集成系统

1、满足集控中心对声学环境的要求，避免出现回声、共振等声学缺陷；

2、满足设备运行环境的静电安全；

3、满足设备运行温湿度控制；此项包含集控中心顶部(B1级矿棉板,或铝扣板）、墙面：腻子两遍，无机涂料底漆与面漆（或隔音板）、地面（600×600×35mm，全钢静电地板）、窗帘等环境改造以及水电改造。系统方案需采购人现场确认

4、配备UPS电源，功率≥6KW。供电时间≥1小时。

1.6.6.补偿导线

1、与铠装热电偶匹配，防水型

1.6.7.设备电源线

1、RVB-3X4.0mm，RVV-2X2.5mm，根据现场配置

1.6.8.屏蔽线

1、六类屏蔽网线

1.6.9.光纤收发器

1、单模

1.6.10.光纤线

1、4芯单模

1.6.11.镀锌管

1、￠25mm，≥1.2mm厚

1.6.12.辅材

1、包括：金属软管、金属线槽、接地线、接线盒与插座
