ZY6486A探测器火灾灵敏度试验装置

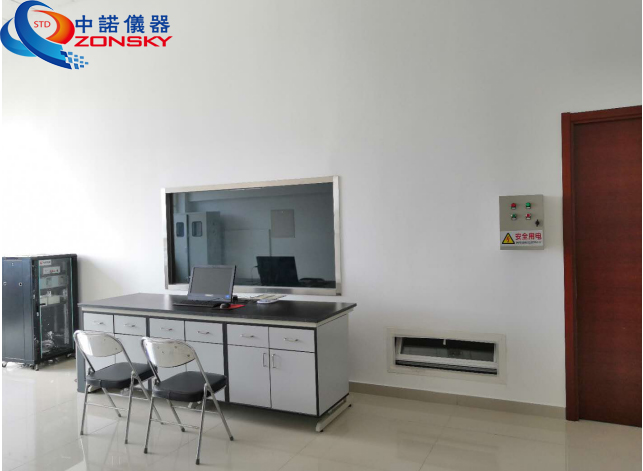

图1、现场实物图

一、适用范围：

1.1适用于一般工业与民用建筑中安装的使用散射光工作原理的点型光电感烟火灾探测器和电离原理的点型力值感烟火灾探测器；

1.2检测点型感烟火灾探测器在模拟真实火灾条件下的响应性能。

二、符合标准：

符合GB4715-2005《点型感烟火灾探测器》第4.22节以及附录F“火灾灵敏度试验”。

三、主要技术参数：

3.1仪器组成：由燃烧试验室、火源、测量仪器组成；

3.2燃烧实验室：

3.2.1规格：最小尺寸为长9m，宽6m，高3.8m；

3.2.2材质：采用砖墙建成，顶棚为水平平面，用耐热隔热材料制成；

3.2.3试验室安装空调，设有通风换气设备，环境温度控制在（23±5）℃，光学烟密度计和离子烟浓度计烟浓度m值小于0.02dB/m和y值小于0.05；

3.2.4试验时关闭通风设备，不允许有气流流动；

3.3试验火源:

3.3.1试验火源：具备三种火源，分别为SH1-木材热解阴燃火、SH2-棉绳阴燃火、SH3-聚氨酯塑料火；

3.3.2安装位置：火源设在燃烧试验室地面中心处；

3.3.3 SH1-木材热解阴燃火：

3.3.3.1燃料：10根75mm*25mm*20mm的山毛榉木棍（含水量约为5%）

3.3.3.2加热盘：

a、规格：直径为220mm；

b、功率：2kw；

c、结构：加热盘表面有8个同心槽，槽宽度为5mm，深度为2mm，槽与槽之间距离3mm，槽与加热盘边距离4mm；

d、加热盘升温：11min内升到600℃，并能稳定保持；

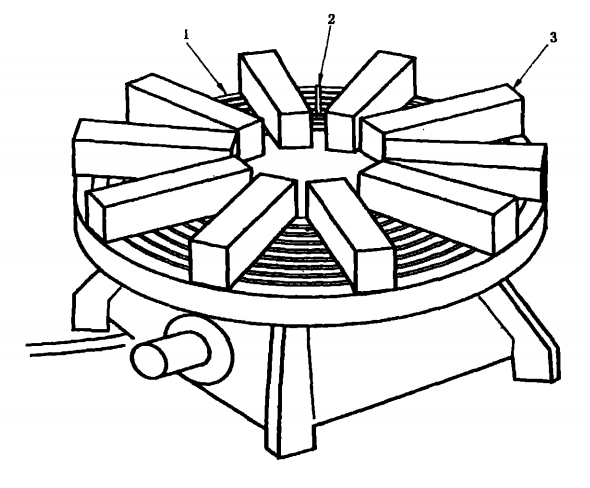

图2、木材热解阴燃火

3.3.3.3试验火的m与y的比值见图3

3.3.3.4试验火的m与试验时间的比值见图4

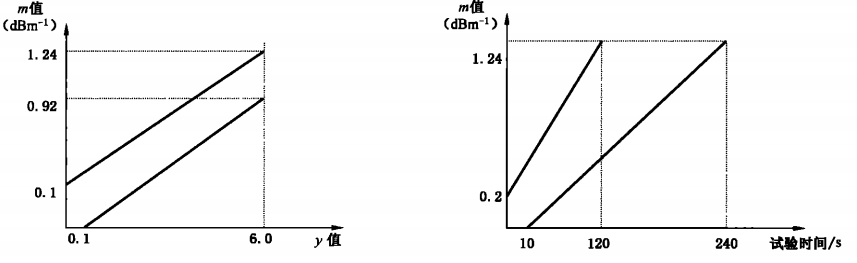

图3、m与y的比值 图4、m与试验时间的比值

3.3.4 SH2-棉绳阴燃火：

3.3.4.1燃料：洁净、干燥的棉绳；

3.3.4.2棉绳：90根长为80cm，重3g；

3.3.4.3悬挂支架：见图3。将棉绳固定在直径为10cm的金属环上；

3.3.4.4点火：在棉绳下端点火，点燃后立即熄灭火焰，保持连续冒烟。

图3、SH2-棉绳阴燃火

3.3.4.5试验火的m与y的比值见图5

3.3.4.6试验火的m与试验时间的比值见图6

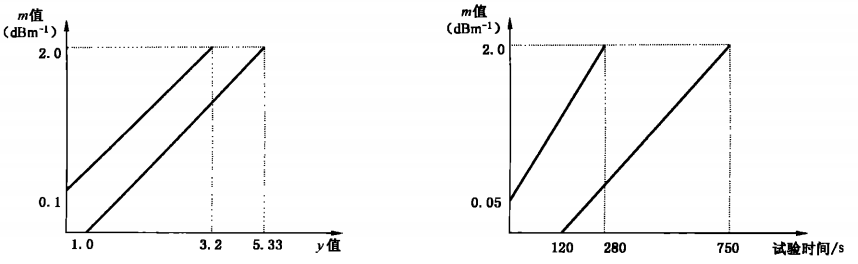

图5、m与y的比值 图6、m与试验时间的比值

3.3.5 SH3-聚氨酯塑料火：

3.3.5.1燃料：无阻燃剂软聚氨脂泡沫塑料，密度约20kg/m³；

3.3.5.2布置：3块50cm*50cm*2cm的垫块迭在一起，底板为铝箔，其边缘向上卷起；

3.3.5.3点火燃料：直径为5cm的盘中，装入5mL甲基化酒精；

3.3.5.4试验火的m与y的比值见图7

3.3.5.5试验火的m与试验时间的比值见图8

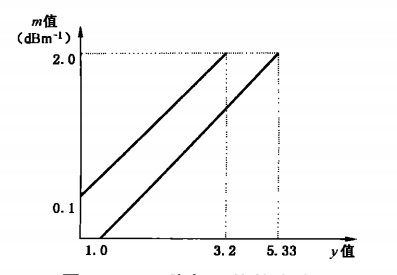

图7、m与y的比值 图8、m与试验时间的比值

3.3.6 SH4一正庚烷火：

3.3.6.1燃料：正庚烷（纯度≥99%）加3%的甲苯（纯度≥99%），质量为650g;

3.3.6.2布置:将燃料放置于用 2 mm厚的钢板制成的底面积为 1100cm² (33cm*33cm)、高为5cm的容器中;

3.3.6.3点火方式:电火花;

3.3.5.4试验火的m与y的比值见图9

3.3.5.5试验火的m与试验时间的比值见图10

图9、m与y的比值 图10、m与试验时间的比值
