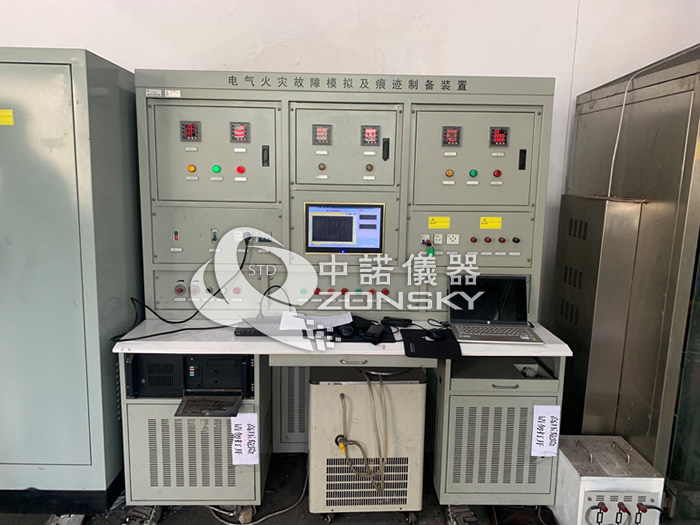

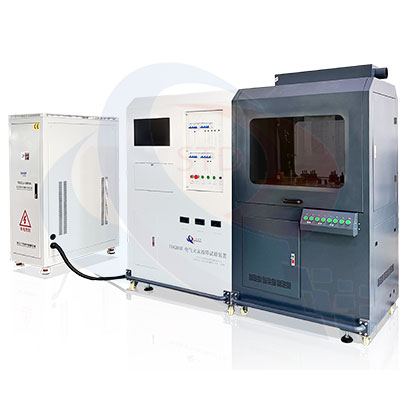

一、适用范围：

1.1适用于导线直径0.5-4.0mm2线路故障模拟及痕迹制备试验；

1.2痕迹制备部分：

1.2.1短路产生熔珠

1.2.2过载产生熔珠

1.2.4局部过热引燃试验

1.2.5火花放电引燃试验

1.2.6设备烤燃试验

1.3以上实验都能制备痕迹熔珠，以做进一步金相分析对比(不含金相分析仪器）。

二、主要特点：

2.1可实现短路、过电流、局部过热引燃、火花放电引燃试验、设备烤燃试验等故障的真实模拟；

2.2还原电气火灾场景的电压/电流精准调节与控制；

2.3可真实再现直流、交流配电系统中故障引发火灾过程；

2.4数字化人机交互，操作简单、方便，使用安全、可靠；

2.3电流加载系统具有跳闸后电压自动回零、试验温度及试验时间可设定、记录仪可显示温度及电流、有过电流保护、零电压启动等功能；同时进行电路进行三级保护。

2.4采用高精度采集卡，收集试验时的温度、电流、电压等多方面的数据，经微机分析、处理和控制，产生实时再现的电气火灾时的真实信息，并经微机分析判定直接得出结果；

图、曲线图与视频录像同一桌面，操作简单，直观

2.5整机全部采用优质器件，确保系统高品质，高速度运行，具有先进性。

2.6采用高精度采集卡+模块+PLC+计算机，实行全自动调流模式，稳定性、重复性、再现性优。

2.7采用WINDOWS XP操作界面、全球精密设备专用开发软件LabView，界面风格清新、美观、简捷。测试期间实时显示测量结果并动态地绘出温度、电流、电压与时间曲线，数据可以永久保存、调阅和打印输出,可直接打印报表。具有高智能、引导式菜单操作，简便直观的特点，使试验结果准确。

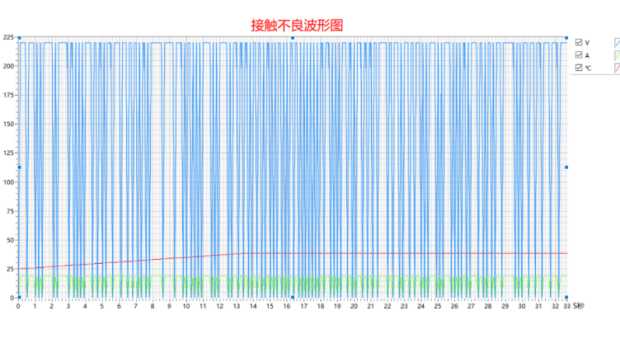

图3、接触不良波形图

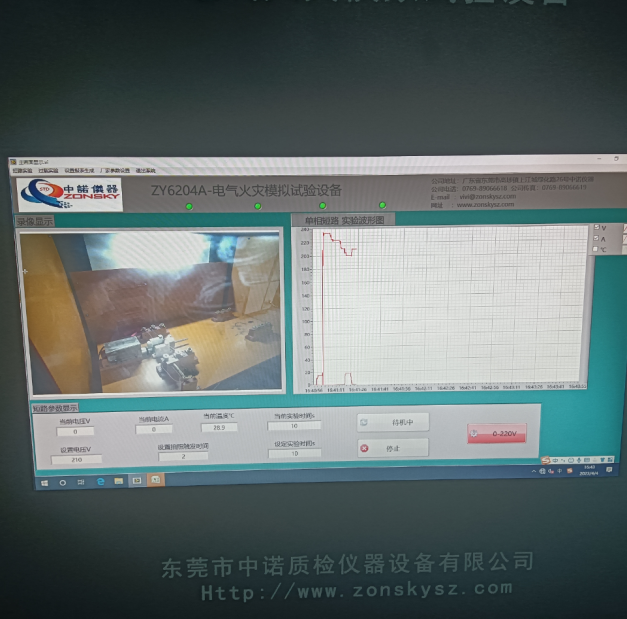

图4、实体模拟试验波形图

2.8可清晰反应产生故障火灾时电流、电压、时间实时曲线和数据；见图3、图4

2.9红外摄像系统：实现电气火灾发生过程整个细节的观察以及后续回放研究电气火灾发生形成。

三、参考标准：参考GB/T 27902-2011《电气火灾模拟试验技术规程》设计；

四、主要技术参数：

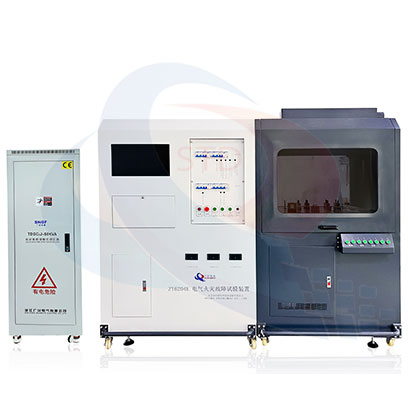

4.1仪器组成：由电流加载系统、电压加载系统、测量系统、红外摄像系统、控制系统等组成；

4.2试验最大功率：≥100KVA；单相容量为33KVA，三相电压最大值可调660V；根据不同试验线径选择不同的功率；

4.3试验导体规格：≥4.0mm²

4.4电流加载系统;

4.4.1组成：大电流控制台、电流调压器、电流发生器等，

4.4.2最大输出电流：

（1）交流输出：500A，通过计算机自动连续可调，精度＜1A；

（2）直流输出：300A，通过计算机自动连续可调，精度＜1A；

（3）保证实验可通过大电流抗冲击，又能保证设备抗冲击的安全，可以快捷输入指定实验电流；

（4）电气故障实验为破坏性实验，内部所有部件便于拆卸更换；

（5）电气系统设置时，电流加载系统具有试验后电压自动回零、试验时间可在自动生成的实验数据中显示、升流装置具有温度控制保护功能（温度过高自动关机，温度降至温控范围内方可启动）、零电压启动等功能；

4.5电压加载系统：

4.5.1交流电压：380V±15%，50Hz，三相五线制；

4.5.2交流电压：220V±15%，50Hz，单相

4.5.3试验负载功率：xxxKW（220V）根据不同试验线径选择不同的功率；

4.5.4实验端电压输出：交流（0-660V）+直流(48V-58V)

4.5.5实现电动远程可调节输出电压，抗冲击。功率100KVA，输出电压0-660V，实现电压的数据采集

4.6测量系统：

4.6.1测温系统：

4.6.1.1接触式温度测量：

（1）采用k型热电偶多点温度测量；

（2）温度测量范围：（0~1000）℃

（3）测量精度：0.5%；

4.6.1.2非接触测量：采用热成像仪测量。

4.6.2电流测量：

（1）采用高精度电流采集模块测量，采集频率3次/s；

（2）可采集瞬间电流；

（3）采集数据直接与计算机通讯，形成电流、电压、时间数据和曲线；

4.6.3电压测量：

*(1)采用高精度电压采集模块测量，采集频率3次/s；

*(2)可采集瞬间电压；

*（3）采集数据直接与计算机通讯，形成电流、电压、时间数据和曲线；

*（4）数据输出：可以导出记录数据，记录时长t＞10min，导出用于Execel分析的数字数据，数据既可以在设备上的工控计算机显示，并可以发送至网络计算机上打印生成纸质文字，方便易用；

4.7控制系统：

4.7.1采用高精度采集卡+模块+PLC+计算机，实行全自动调流模式，稳定性、重复性、再现性优。

4.7.2采用WINDOWS XP操作界面、全球精密设备专用开发软件LabView，界面风格清新、美观、简捷。测试期间实时显示测量结果并动态地绘出温度、电流、电压与时间曲线，数据可以永久保存、调阅和打印输出,可直接打印报表。具有高智能、引导式菜单操作，简便直观的特点，使试验结果准确。

4.8红外摄像系统：像素不低于1920Px~1080px,采用I/O输出，与计算机形成通讯，达到实时摄像并可保存备查；

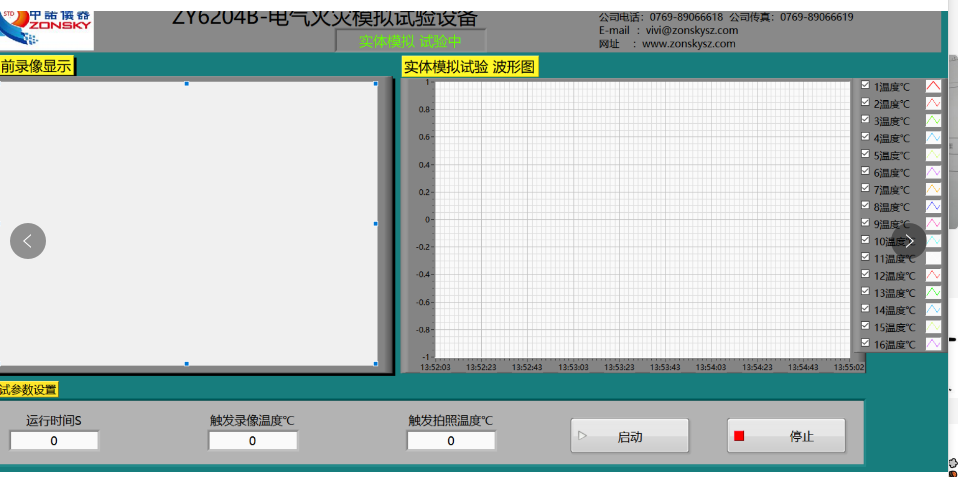

7、控制界面
