ZY6525-PC 消防软管卷盘密封、耐压试验机

应用范围:

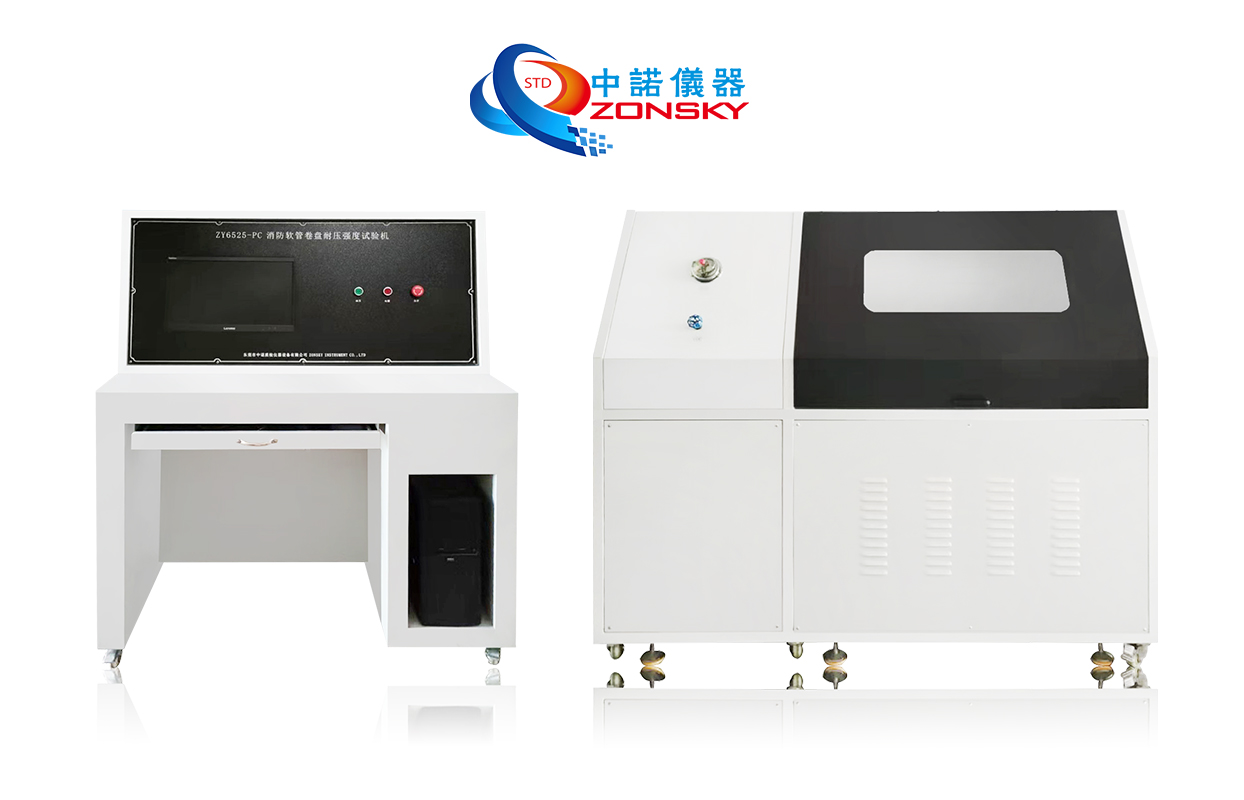

图1设备外观参考图

一、适用范围:
1.1适用于水、干粉、泡沫灭火剂的消防软管卷盘的密封性能、耐压性能、抗荷载试验、外径膨胀率、轴向伸长率试验。
1.2适用于最大工作压力4.0MPa,软管最大通径38mm;
二、符合标准:
2.1符合GB15090-2005第6.2节密封试验;
2.2符合GB15090-2005第6.3节耐压试验;
2.3符合GB15090-2005第6.3.1、6.3.3节耐压试验(水压、气压)
2.4符合GB15090-2005第6.5节抗荷载试验。
2.5检测项目参数:
标准条款号 检验项目
GB 15090-2005 《消防软管卷盘》6.2 密封试验
GB 15090-2005 《消防软管卷盘》6.3.1、6.3.3 耐压试验(水压、气压)
GB 15090-2005 《消防软管卷盘》6.5 抗荷载试验
三、主要技术特点:
3.1采用计算机自动变频控制技术、稳压系统,可对各类型软管转盘进行水压耐压试验。计算机自动记录数据,可按要求打印试验报表,循环用水,独到的试验样品快速安装、拆卸,省时省力。
3.2整机包括:主架体、计算机集成控制台、测试舱、配电箱和动力柜;计算机集成控制台内部主要由计算机和变频器组成;
3.3动力柜:内部设置有水箱、变频电机、打压泵和稳压装置,核心部分高压泵由意大利进口;
3.4稳压装置:由二个稳压罐组成;第一稳压罐的出水口和第二稳压罐的进水口通过导管连接;第二稳压罐罐体外侧设置有压力测试接口,压力测试接口内置压
力变送器,并且电路连接计算机集成控制台;
四、主要技术参数:
4.1仪器组成:由水压试验台、气压试验台、抗载荷试验、试验部分、软管性能试验装置、控制部分组成;
4.2水压试验台控制部分:
4.2.1试验介质:水(进水口带过滤网)
4.2.2压力范围:0-15MPa
4.2.3升压速率:5~10Mpa/min可调
4.2.4高压出水量:20L/min
4.2.5压力采集精度:±0.005MPa
4.2.6压力传感方式:电流变送器方式
4.2.7稳压装置耐压:25Mpa
4.2.8压力采集间隔:0.1s
4.2.9高压泵压力范围:0-17MPa
4.2.10变频器调频范围:0-50Hz
4.2.11保压时间:0~99.99s/min可设定
4.2.12压力显示波动:小于3.0Mpa时,压力波动值≦±0.03Mpa;大于3.0Mpa时,压力波动值≦±0.03Mpa
4.2.13压力管道直径:DN25无缝钢管及橡胶软管
4.3气压试验台控制部分:
4.3.1加压范围:0~5MPa;(空气压缩机静音无油)
4.3.2试验介质:空气
4.3.4介质温度:常温
4.3.5压力测量精度:±0.5%F.S;
4.3.6压力控制精度:±1% F.S;
4.3.7计时范围:0~999h;
4.3.8驱动压力:压缩空气0.1MPa≤P≤0.8MPa。采用压缩机提供气源,含空压机;
4.3.9控制方式:自动/手动;
4.3.10升压速率:(5Mpa~0.5Mpa)/min可调;
4.4抗载荷试验:
4.4.1符合GB15090-2005第6.5节抗荷载试验。

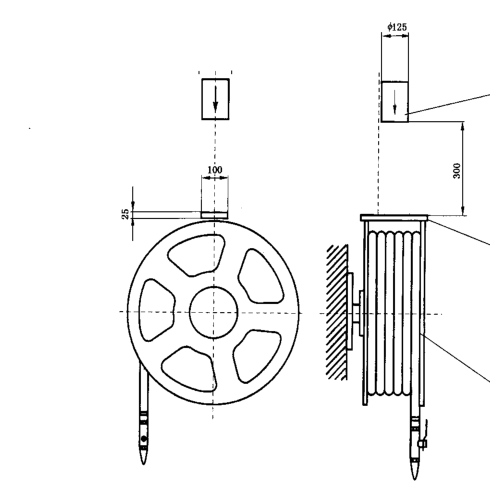

4.4.2将消防软管卷盘紧固在冲击试验架上,软管盘转轴处于水平位置,用一截面为100mm*25mm 的钢梁架于盘轮上方正中位置,质量为 25kg 的圆形重锤从 300mm 高处自由落下,冲击钢梁中部。

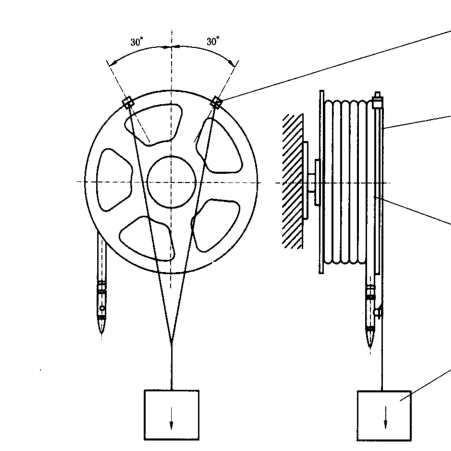

4.4.3消防软管卷盘的负荷性能试验:将消防软管卷盘紧固在冲击试验架上,软管盘转轴处于水平位置,用细钢丝绳将质量为 80kg 的重锤悬挂于外侧盘轮的轮缘上,静在 72 小时后,再做冲击试验,看是否符合试验要求。见图 1、图 2示意图
4.4.4试验架:分两部分,固定卷盘部分和固定25kg重锤部分,重锤部分能保持重锤从300mm高度自由落下;
4.4.5钢梁规格:100mm*25mm,采用钢材电镀制成;
4.4.6冲击重锤:25kg;
4.4.7负荷重锤:80kg;
4.4.8负荷夹具一套;
图2冲击试验
图3抗载荷试验
4.5试验部分:
4.5.1试验件数:1件。整盘置入试验;
4.5.2适用于试验长度为1.2m的试验空间;
4.5.3带有防爆的观察窗。
4.6软管性能试验;
4.6.1符合GB15090-2005第6.8节软管性能试验,但不含低温试验,需另购;
4.6.2外径膨胀率和轴向伸长率试验装置:
4.6.2.1试验架一个;
4.6.2.2光滑轴:二个,直径为150mm和直径为200mm各一个;
4.6.2.3悬挂质量:4.5kg砝码。
4.7控制部分
4.7.1采用计算机+PLC+模块采集和控制;
4.7.2压力控制和稳压采用变频器控制;
4.7.3保压时间:0~99.99min可设定;
4.8整机功率:10KW;
4.9外形尺寸:
4.9.1主机体积(约)长2m×宽0.85m×高1.65m
4.9.2控制柜(约)长1.38m×宽1.15m×高1.6m
4.10整机重量:550kg。
