ZY6503B-PC灭火器压力交变试验机

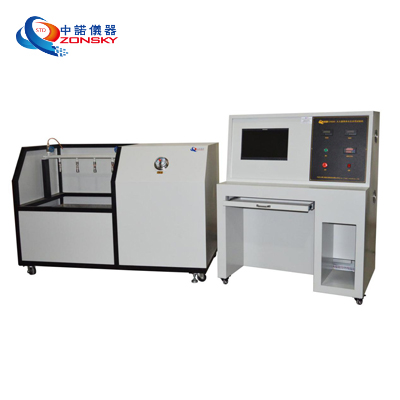

（实物图）

一、适用范围：

1.1适用于规格为1~12kg以及2L~9L手提式灭火器水压试验、膨胀率、筒体爆破试验以及压力交变试验。

1.2适用于手提式水基型、干粉型、洁净气体灭火器的爆破和水压多用试验；

1.3适用于手提式二氧化碳灭火器，规格为7kg，爆破压力不超过25Mpa的水压强度试验和水压爆破试验；

二、符合标准：

2.1符合 GB4351.1-2005《手提式灭火器 第一部分：性能和结构要求》标准第7.8.4节要求；

2.2符合GA 86-2009 简易式灭火器；

2.3符合GB8109-2005 推车式灭火器等标准开展灭火器压力交变试验的要求；

三、主要特点：

3.1 计算机自动控制，自动采集试验数据， 并全程记录试验数据，界面操作灵活，自动生成完善的格式化报告，压力控制精确，试验采用美国NI公司设备专用开发软件LabView，传感器具有标定界面， PLC 执行控制，使爆破、水压试验实现高效自动化；工作稳定，配件齐全

3.2 水压试验箱操作平台前开门结构，方便其他灭火器安装在操作工位上，操作方便，采用透明的防护罩+不锈钢防护烤漆板，试验过程一目了然；配套不锈钢拉丝操作台经久实用，美观大方。

3.3 连接方式：采用高压软连接+快速连接头方式进行连接。

3.4 升压系统：为自动升压控制,可进行人工操作，同时进行多个产品的测试。耐压测试台均有两个测试接口，每个测试接口均有工位控制阀。材质为不锈钢防护孔板外加有机玻璃。

3.5采用铜和不锈钢等防腐蚀、防锈材质的系统气管路配件。

3.6安全措施：

3.6.1 高压系统采用双保险防范措施，即压力变送器控制水压，电接点压力表控制最高水压；

3.6.2 采用优质钢板制作，表面静电烤漆处理，保障了人员的安全性，试验有可能着水的部分由不锈钢制作，表面喷塑保护；

3.7 核心部件高压泵采用意大利annovi reverberi品牌，确保其耐用性；见下方附件1证明文件。

3.8 整体设计合理，维修保养方便快捷。自动恒压，轻微渗漏自动补充恒定压力。高压管路超数倍制作，经久耐用。

四、主要技术参数：

4.1压力调控范围：0-26Mpa；

4.2高压泵压力：0~28Mpa。

4.3高压出水量：16L/min；

4.4压力传感方式：电流变送器方式；传感精度 0.25%F.S,分辨率：0.01Mpa。

4.5稳压装置耐压：30Mpa；

4.6压力采集间隔：＜100ms；

4.7变频器调频范围：0-50Hz；

4.8 耐压控制工位数量：耐压操作台两个试验接口；在整个密封并可观察的空间内进行；

4.9试验介质：室温水（循环使用，带过滤装置），水温不低于 5℃；

4.10循环次数：0~999999次任意设定；

4.11电源：AC380V,功率：7.5KW；

4.12主机体积尺寸（仅作参考）：长 1950x 宽 850mmx 高 1300mm 重量：约330Kg；

4.13试件类型：简易式灭火器、手提式灭火器；

4.14电脑：1台, 软件：一套。
