ZY6367-FE灭火器电绝缘性能试验机

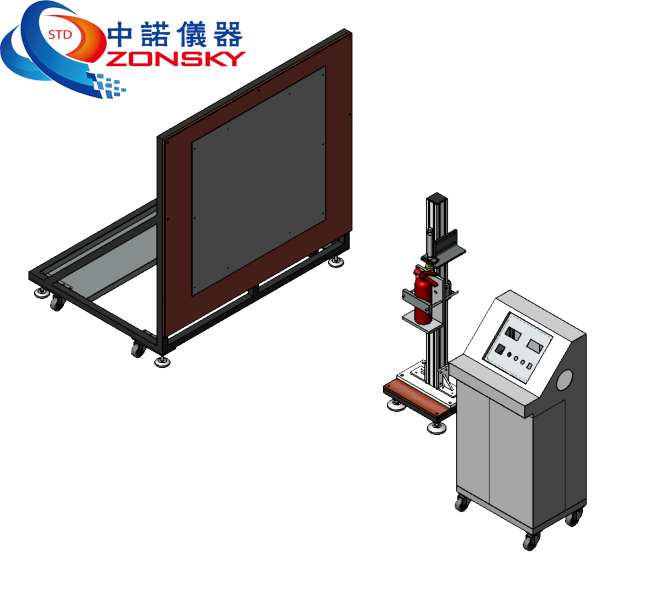

图1、整机图

1、适应范围

适用于水基型灭火器喷射时电绝缘性能试验。

将一块尺寸为（1±0.025）m*（1±0.025）m的金属板垂直悬挂在绝缘的支架上，将金属板连接到变压器上，使金属板与大地之间建立一个（36±3.6）kv的交流电压。固定灭火器在绝缘支架上，使喷嘴保持距离金属板中心1m，将金属板通电，打开灭火器喷射，测量流过灭火器与大地间的电流不能大于0.5mA。

图2、缘金属板

1. 符合标准：

   2.1符合GB4351.1-2005《手提式灭火器》标准的第7.13节“电绝缘试验”；

   2.2符合GA86-2009《简易式灭火器》第6.7节“电绝缘试验”，不含“水雾灭火器的雾滴试验”。

   2.3符合GB8109-2005《推车式灭火器》第7.7节“电绝缘性能试验”。

2. 主要技术参数：

   3.1试验电压：为固定电压，（36±3.6）kv；

   3.2电流：100mA，变压器带仪表端输出；

   3.3漏电流：0~10mA可设定；

   3.4漏电流分辨率：0.01mA；

   3.5金属尺寸：（1±0.025）m *（1±0.025）m；

   3.6金属板及固定架为独立实验室，空间不能小于2.5m*2.5m；客户自备；

   3.7绝缘支架：能耐压36kv以上；

   3.8当漏电流超过0.5mA时，带声光报警；

3.9喷射装置为气动驱动；见图3

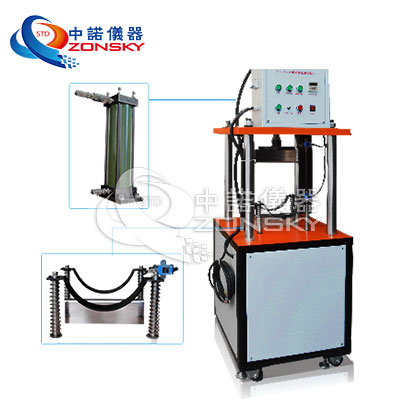

图3、喷射装置

3.10喷射气体为压缩空气，空压机需客户自备；

3.11控制部分：为了安全，设计为远程控制；见图4

3.12控制箱尺寸：长400mm*宽390mm*高650mm

3.13固定架尺寸：长400mm*宽400mm高1410mm

3.14金属板安装架尺寸：长1410mm*宽1020mm*高1510mm

3.15电源;AC220V,5KVA。

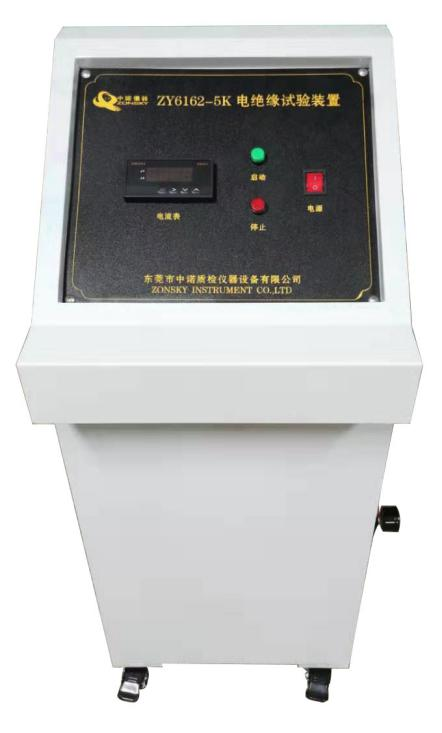

图4、控制部分
