一、概述
ZY6015B充电桩线缆扭摆试验机，适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为纵列式6工位，主要用于金属线材的纵向安装后的反复扭转试验，以检测金属线材在反复扭转试验中承受塑性变形的性能和显出来的缺陷。为机器人手臂提供动力或传递信号的电缆，具有结构合理、外形美观、控制精准、操作简单等特点，为电线电缆制造商、各大专院校、商检部门及科研单位广泛使用。
二、主要技术参数
1、工作电源：AC220V，50/60Hz 10A。
2、总功率为:  1.2kW。
3、折曲速度：5-30次循环/min可调。
4、主轴旋转：左右90℃
5、计数器：0~99999次可预置。
6、设备外形尺寸：L700mm*W560mm*H1560mm。
7、测试工位：单工位
8、夹具弧度：R40mm
9、固定板间距：40mm
10、控制方式：触摸屏控制
11、负载电流：0~1A可设定

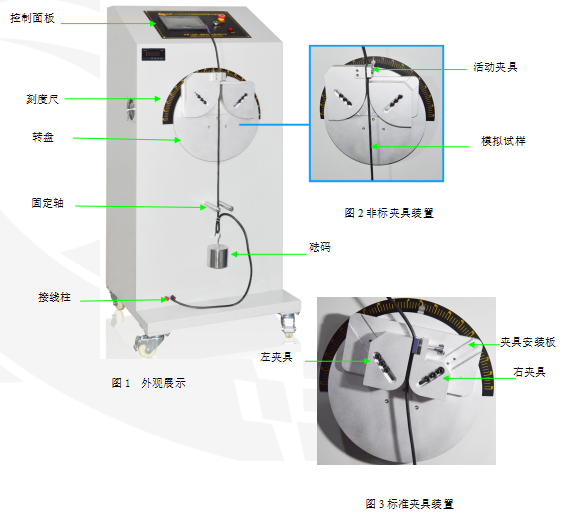

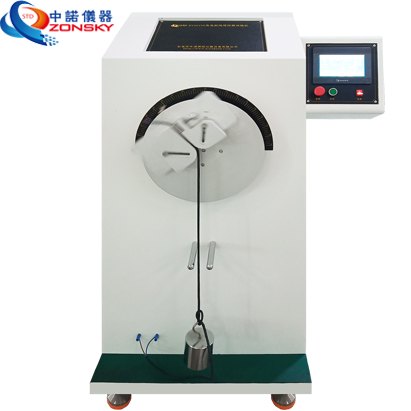

三、产品外观展示

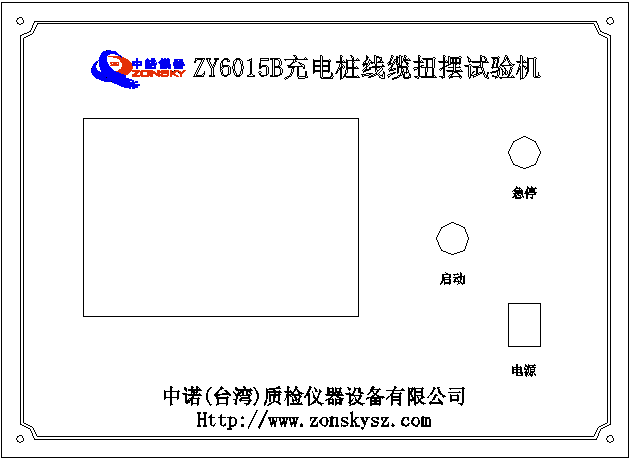

四、面板示意图
          

五、开关解说
急停：按下此按钮，暂停测试，旋转复位后回归原点
启动：试样开始运行
电源： 控制机电的电源开关
      
六、试验须知
试样准备及安装
1、根据机台的高度截取2根电缆试样，将电缆两端脱皮50mm,同时将试样两端的绝缘芯线脱皮15mm，并将每根绝缘芯线串联，最后空闲一个或两个线头无需接通，整根电缆的绝缘芯线形成一个通路。
七、操作及使用方法
1、按照上述“试样准备及安装”中的规定，截取2根电缆试样。然后将试样对准中心位置再调节左右夹具并拧紧螺母，将线芯打结放入接线柱里将砝码挂在试样上既可，如上图1所示。
2、按照设备上所贴标示，插上电源（AC220V），打开控制面板上的电源开关，进入到以下界面，如下图5所示。

图5

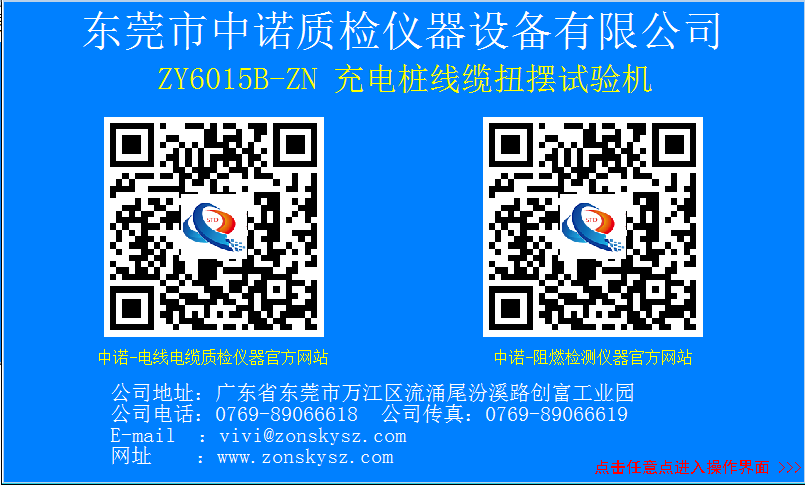

3、进入到以下界面时，点击界面中“二维码”官方网站即可进入主页面，点击触摸屏“窗口”根据试样需求设置参数。

图6

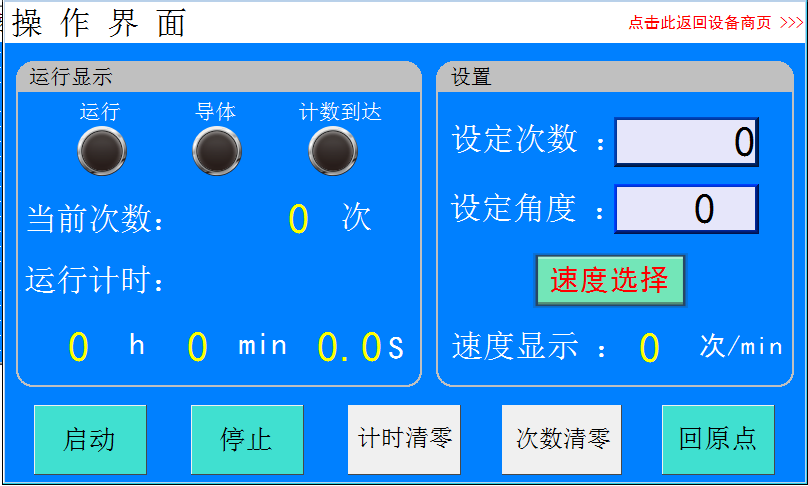

4、参数设置好后，点击“速度选择”，如下图7所示，点击“启动”或按面板上的“启动”按钮，试验则开始运行。
（注：试验期间如遇异常紧急情况，则立即按下“停止”或“急停”按钮，暂停测试，检查设备故障所在，并排除故障）

图7
5、试验结束后，关闭电源开关，整理试验设备，以便下次使用。

八、注意事项
1、此设备必须安置在平稳、牢固的地（桌）面，不宜倾斜放置。
2、设备使用期间，必须可靠接地，以防触电。
3、设备配套使用之砝码，在拿放时需小心，以防损坏。
4、此设备安置的环境宜干燥、忌潮湿，以防设备锈蚀。
5、若设备长期不用，则需定期给设备通电，以防电路故障。
6、适时整理试验设备，保持设备干净。
