ZY6101 可燃部件的外墙组件火灾传播特性试验机
ZY6101 可燃部件的外墙组件火灾传播特性试验机，是中诺仪器依据NFPA285-2019标准研发的专用大型检测设备，专门用于外部非承重墙组件火灾传播特性试验，核心用于评估墙壁内可燃成分，模拟整个墙体组件的多层防火性能。
应用领域 :
建材燃烧- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
一、产品概述

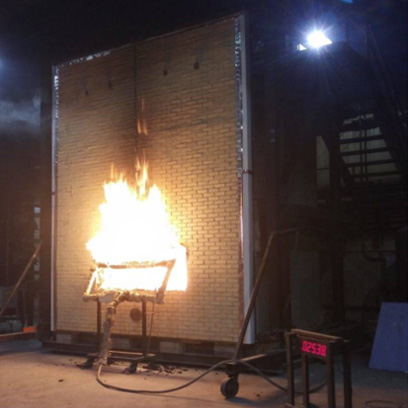

ZY6101 可燃部件的外墙组件火灾传播特性试验机，是中诺仪器依据NFPA285-2019标准研发的专用大型检测设备，专门用于外部非承重墙组件火灾传播特性试验，核心用于评估墙壁内可燃成分，模拟整个墙体组件的多层防火性能。设备采用两层墙壁组件结构，一楼设有窗口火焰，通过精准模拟火灾场景，检测火焰垂直及横向传播距离，判断是否符合标准要求。仪器配备高温摄像、活动试验架及标准化试验空间，结构规范、检测精准，拥有独家高温摄像技术，广泛应用于建筑墙体生产企业、第三方检测机构、科研院校及消防检测领域，为外墙组件防火性能评定、合规认证提供可靠的技术支撑，严格契合NFPA285-2019标准要求。
二、适用范围
适用于外部非承重墙组件的火灾传播特性试验，核心功能的是评估墙壁内的可燃成分，模拟整个墙体组件的多层防火性能。设备主体为两层墙壁组件，一楼设有窗口火焰，试验核心判定标准为：火焰传播不得发生垂直或横向超过可接受的距离。适配建筑外墙组件生产质检、第三方合规检测、科研研发等各类场景，严格遵循NFPA285-2019标准试验要求。
三、符合标准
- NFPA285-2019 《Standard Fire Test Method for Evaluation of Fire Propagation Characteristics of Exterior Wall Assemblies Containing Combustible Components》（可燃部件外墙组件火灾传播特性评价的标准火灾试验方法）
四、核心特点
- 标准试验空间：试验空间尺寸严格对标NFPA285-2019标准，最少宽9.1m、深9.1m、高7.0m，满足大型墙体组件试验需求。
- 双层结构设计：设备分上下两层，每层净空、楼板厚度、墙体构造均按标准规范设计，精准模拟实际建筑墙体多层结构，试验场景贴合实际。
- 独家高温摄像：采用炉内高温摄像装置，耐高温可达2000℃，可全程探测炉内试验过程，试验视频可随时调取，为试验结果追溯提供有力支撑，属于中诺仪器独家技术。
- 专用活动试验架：采用标准规格角铁制成，安装在每层试验室顶部，移动及固定时可防止与墙体组件产生摩擦，可根据墙体组件尺寸调整框架最小尺寸，适配不同规格试样。
- 规范防护构造：试验室墙体、楼板、内表面保护均按标准选用对应材质及厚度，一层配备绝缘层及石膏板保护，二层无绝缘层，严格契合标准试验环境要求。
- 精准火焰布置：每层设有标准尺寸喷火入口，入口位置按标准布置，可精准模拟窗口火灾场景，确保试验条件合规、结果可靠。
基础技术参数
- 试验空间：最少宽9.1m，深9.1m，满足大型墙体组件试验需求。
-
设备结构：
- 层数及尺寸：分上下两层，两层净空均为2.13m，
- 楼板结构：第一层采用152mm厚钢筋混凝土（地面上），
- 支撑结构：两层楼板由钢柱支撑，钢柱荷载支撑设计不位于试验室内；
- 试验室墙体：三堵墙体（后墙+两侧墙）采用203mm加气砖制成；
- 一层内部保护：墙壁和天花板内表面为38mm厚（密度128kg/m³）；楼板平面采用两层16mm厚石膏墙板；
- 二层内部构造：无绝缘层，其余构造与一层一致；
- 喷火入口：每层1个，尺寸约1.1m×2.1m；第一层入口位于一侧侧壁，第二层入口位于后墙；
- 其他构造：第一层检修门试验时需关闭；二层墙壁设有通道开口，用于安装测量仪器和视频录制。
- 视频录制：炉内高温摄像装置，耐高温2000℃，可全程录制试验过程，视频可随时调取（中诺独家技术）。
-
活动试验架：
- 框架材质：102mm×102mm×5mm角铁；
- 安装位置：每层试验室楼层顶部；
- 框架特性：移动及固定时防止与墙体组件摩擦；框架最小尺寸根据墙体组件确定。
- 试验判定：模拟一楼窗口火焰，检测火焰垂直、横向传播距离，不超过标准规定的可接受距离即为合格。
- 工作电源：AC220V，总功率符合试验运行及高温摄像、测量仪器使用要求。
