一、 适用范围：

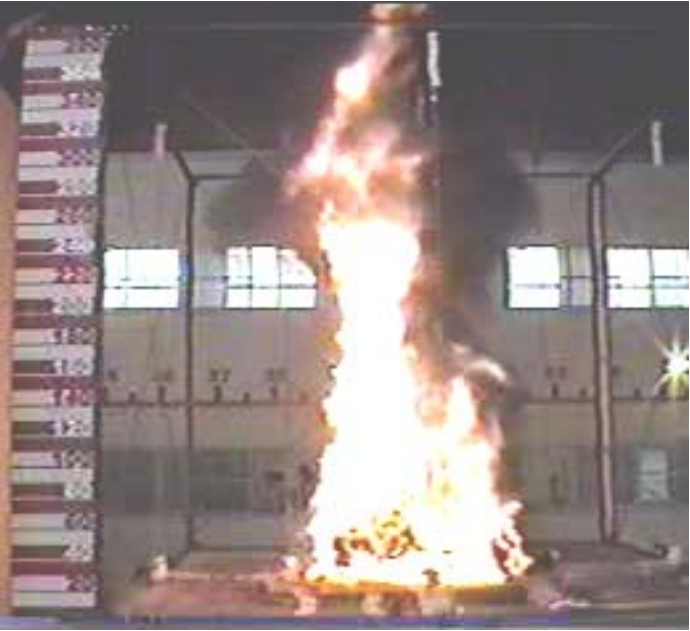

一.1.适用于电池单体在燃烧时测量出释放热的总量；也能能够满足模块电池试验。

一.2.是以通过燃烧产物气流中氧气浓度计算出的氧气消耗量以及燃烧产物时热释放速率为设计原理。材料的热释放速率也是材料燃烧性能中最重要的参数。该设备能比较准确地测量材料燃烧过程中的热释放速率。此仪器测试便捷精准，对于预测火灾危害及其阻燃防治处理极为重要。

一.3.此仪器为非标定制。

一、 参考标准：

一.1.依照UL9540A《Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems评定电池储能系统热失控火灾传播的试验方法》标准设计；

一.2.参考GB/T27904-2011《火焰引燃家具和组件的燃烧性能试验方法》标准；

一.3.参考The NIST 3 Megawatt Quantitative Heat Release Rate Facility 标准；

一.4.参考GB/T 16172-2007《建筑材料热释放速率试验方法》标准；

一.5.参考GB/T 41382-2022《火灾试验 开放式量热计法 40MW以下火灾热释放速率及燃烧产物的测定》标准。

一、 仪器主要特点：

一.1.控制部分采用计算机控制，信号的收集和处理采用16位高精度板卡，精度等级可达到百分之一，性能稳定，重复性好。

一.2.计算机控制界面：采用高档设备和仪器专业开发软件（Labview)，界面严谨，自动化程度高，所有的繁琐程序和运算都已集成计算机里，反应速度非常快，操作方便，人性化界面，傻瓜式操作。

一.3.操作软件：Windows XP操作界面，Labview风格，完善的安全机制。计算机输出数据为燃烧热释放速率、总释热量、烟气释放速率、烟雾浓度等。测试期间实时显示热流--时间曲线，总热释放率--时间曲线，烟的产生量，表面温度--时间曲线。

一、 主要性能参数：

一.1.整机由锥形收集器、排烟管道、测量装置、风机、气体分析仪等组成。

一.2.外部加热触发

一.3.锥形收集塔（吸烟罩）：

一.4.燃烧时应能收集试验期间燃烧所产生的全部烟气，集烟罩预计做到6m×6m，离地面高度5m，才能有效全部收集到烟气。根据标准GB/T 41382-2022《火灾试验 开放式量热计法 40MW以下火灾热释放速率及燃烧产物的测定》附录C：集烟罩及排烟管道设计计算，5MW集烟罩为6.1m×6.1m）；收集塔：底部尺寸6000×6000mm、底边离地面高度5mm，锥形收集器的顶部为2000×2000×2000mm立方体，为增加湍流效果，采用两块2000×1200mm的钢板安装在顶部的正方体内，形成烟气均流器。

一.5.材质：采用3mm厚SUS304 不锈钢板，四周为加强筋，在现场焊接制成，可持续耐高温1000℃以上；

一.6.排烟管道：见图3

一.6.1.安装在烟气均流器的出口处，内径为1500mm，直管段7.5m。

一.6.2.直管段的两端应安装均流器，使管道内气体流动均匀;

一.6.3.系统的测量段应设置在排气管道直管段且气体均匀混合器的地方；

一.6.4.排烟管道：采用双层管道，内壁采用304不锈钢耐高温耐腐蚀材料，直径为1500mm，壁厚≥2mm，中间为50mm的隔热层，持续耐温高于1000℃；

一.6.5.能确保测试中集烟罩和排烟管道不因电池燃烧产生的高温烧毁。

一.7.风机：

一.8.风机的排气量由变频器控制连续可调；

一.8.1.风机功率：37kW,AC380V；型号为4-72-12C

一.8.2.风机与管道采用软连接，起到减震作用，不会影响测量段测量数据的稳定；

一.8.3.风量：（43375~60712）m³/h；
