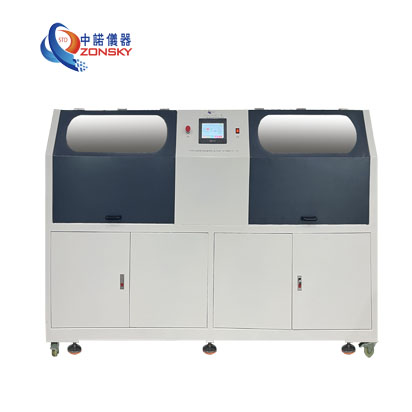

ZY6223A-ZN-2SET-1.5M 二工位柔性电缆拖链弯折试验机
适用于 TUV、VDE、UL 等高柔性电缆反复 U 型弯曲疲劳试验，需要连续弯折高速运动的应用场合，如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验
应用领域 :
电线电缆行业分类- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
一、适用范围
1.1 适用于 TUV、VDE、UL 等高柔性电缆反复 U 型弯曲疲劳试验，需要连续弯折高速运动的应用场合，如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验。
1.2 主要用于检测柔性线缆在拖链的带动下，经反复高速 U 型弯折测试后是否发生短路、绝缘护套是否有龟裂、破损或其它异常现象。以检测金属导体在反复高速 U 型弯折试验中承受塑性变形的性能和突显出来的缺陷。
二、符合标准：
2.1 符合 TUV 2PFG2577-08.16 以及中国机器人产业联盟标准等标准 CRIA 0003.2-2016《工业机器人专用电缆 第 2 部分：试验方法》标准要求。
三、主要特点：
3.1 控制和设定：试验速度、试验次数、试验行程可设定；
3.2 采用 PLC+触摸屏控制；
3.3 采用伺服马达+模组结构。
四、技术参数：
4.1 测试工位：同时可以试验两组，采用前后安装试样；
4.2 试验方式：水平弯曲，样品固定在相应的拖链里，跟随拖链作水平方向来回弯曲测试；
4.3 断电信号电压：DC24V
4.4 测试空间：最大安装拖链宽度 80mm；
4.5 试样种类：单根线径≤15mm；扁排线宽度≤50mm，高度≤15mm。适用于多芯排线，短路检
测采用串联方式连接；
4.6 运行行程：200-1500mm 可设定
4.7 测试速度：60 次/分钟；
4.8 弯曲半径：固定高度 30mm-150mm 上下调节,适用弯曲半径 15mm-75mm 的拖链；
4.9 计数位数：0-9999999 次任意设定；
4.10 传动机构：采用伺服马达、模组结构
4.11 伺服马达：功率 400W。
需要了解更详细的“ZY6009A 线材伸长率试验机”资料和报价，请加微信：13723549851
