防火卷帘耐风压试验装置

GB 14102-2005 标准试验方法：

外观质量

防火卷帘的外观质量采用目测及手触摸相结合的方法进行检验。

7.2材料

7.2.1防火卷帘使用的主要原材料应具有生产厂方提供的检查单及保质单。原材料厚度采用卡尺测量。

7. 2. 2将无机纤维复合防火卷帘帘面中的装饰布或基布正反向折叠4次，放入低温

试验箱内。调节试验箱内温度至20℃±2℃, 保持30min±5min后，以不大于5℃/min(不超过5min的平均值）的降温速率使温度降至－20℃±2℃, 在此温度下保持48h后，将装饰布或基布从低温箱中取出，观察其是否脆裂，是否仍保持一定的弹性。将无机纤维复合防火卷帘帘面中的装饰布或基布正反向折叠4次，放入高温试验箱内。调节试验箱内温度至20℃±2℃, 保持 30min±5min后，以不大于5C/min(不超过5min的平均值）的升温速率使温度降至＋50℃±2℃, 在此温度下保持48h后，将装饰布或基布从高温箱中取出，观察其是否粘连。

7. 2. 3无机纤维复合防火卷帘帘面中装饰布的燃烧性能按 GB/T5454、 GB/T5455 进行检验；基布燃烧性能按GB/T5464进行检验。

7. 2. 4无机纤维复合防火卷帘帘面所用各类纺织物的断裂强度按GB/T3923. 1进行检验。

7. 3零部件

7. 3. 1零部件尺寸公差

7. 3. 1. 1钢质防火卷帘帘板长度（L)采用钢卷尺测量，测量点为h/2处。宽度（h) 及厚度（s)采用卡尺测量，测量点为距帘面两端部50mm 处和L/2处3点，取平均值。

7. 3. 1. 2防火卷帘导轨的槽深（a)和槽宽（b)采用卡尺测量，测量点为每根导轨度的1/2处及距其底部200mm处2点，取其平均值。

7. 3. 2帘板

钢质防火卷帘帘板串接后相邻帘板的摆动量采用直角尺测量；窜动量采用直尺或钢卷尺测量。装配成帘后的性能采用目测检验。

7. 3. 3 无机纤维复合帘面

无机纤维复合帘面拼接缝处的搭接量采用直尺测量；夹板的间距采用直尺或钢卷尺测量，其他性能采用目测检验。

7. 3. 4导轨

7. 3. 4. 1防火卷帘帘面嵌入导轨的深度采用直尺测量，测量点为每根导轨距其底部200mm处，取较小值。

7. 3. 4. 2导轨的平行度误差采用钢卷尺测量。测量点为距导轨顶部200mm处，导轨长度的1/2处及距导轨底部200mm处3点，取最大值与最小值之差。

7. 3. 4. 3 防火防烟卷帘导轨内防烟装置采用塞尺测量。当卷帘关闭后，用0. 1m的塞尺测量帘板或帘面表面与防烟装置之间的缝隙，若塞尺不能穿透防烟装置，表明帘板或帘面表面与防烟装置紧密贴合。

7. 3. 4. 4导轨的垂直度误差采用吊线的方法，用直尺或钢卷尺测量。

7. 3. 4. 5导轨的其他性能采用目测检验。

7. 3. 5门楣

防火防烟卷帘门楣内的防烟装置按7. 3. 4. 3的规定进行测量。非贴合部分间隙采用

2. 0mm的塞尺测量。

7. 3. 6座板

防火卷帘的座板与地面的平行状态采用目测检验。

7. 3. 7传动装置

7. 3. 7. 1防火卷帘的传动装置采用目测检验。

7. 3. 7. 2垂直卷帘轴的挠度采用精度为±0. 1mm的挠度计测量。测量时先将卷轴用夹具固定在测试架上，再施加均布荷载（荷载值等于卷帘帘片重量）于卷轴上，待稳定10min 后，测中间挠度值。

7. 3. 7. 3侧向卷卷轴的垂直度误差按7. 3. 4. 4的规定进行测量。

7. 3. 8卷门机

防火卷帘用卷门机的各项性能按附录A的规定进行测量。

7. 3. 9控制箱

防火卷帘用控制箱的各项性能按附录B的规定进行测量。

7. 4性能要求

7. 4. 1耐风压性能

7. 4. 1. 1试验设备

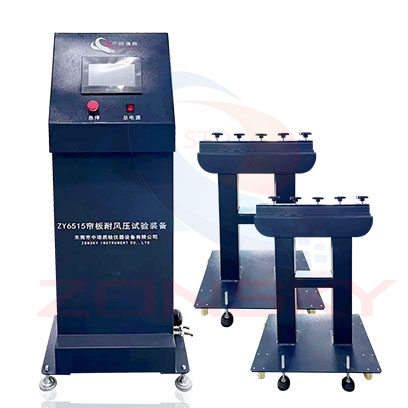

帘板耐风压试验设备示意图如图7所示。试验设备包括以下几部分：

a)可调支架：支架带有锁紧装置，通过调节支架可以对不同长度的帘板进行耐风压试验。

b)砂袋：每个砂袋的质量为3. 0kg, 内装松散密度为 1500kg/m3的砂子，用来对试件进行加载。

c)挠度计：测量并显示被测试件的挠度。其精度为±1. 0mm.

d)其他：直尺、钢券尺

7. 4. 1. 2试件

从生产条件完全相同的帘片中，任意抽取了片，将其横向啮合成卷帘状作为试件。

7. 4. 1. 3试验步骤

a)测量试件质量、尺寸，并计算出面积。

b)将试件安装在可调支架的导轨槽内，并使其迎风面向上。

c)将表8规定的耐风压值换算成试件应承受的荷载值。

d)开启挠度计，待10min后，读取挠度计的显示数据。此数据即为试件的跨中挠度。

7.4.2防烟性能

7.4.2.1导轨和门楣

防火防烟卷帘导轨和门楣的防烟性能按7.3.4.3和7..3.5的规定进行测量。

7.4.2.2帘面漏烟量

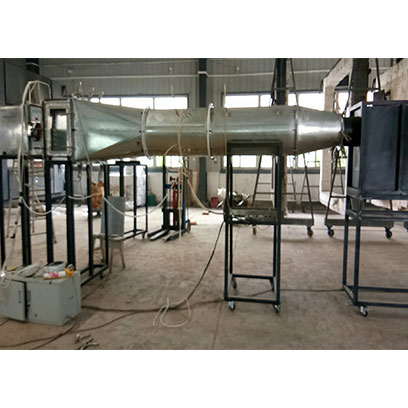

7.4.2.2.1试验设备

7.4.2.2.2试件

试件由帘面和框架组成。帘面有效面积为1m×1m，帘面安装在框架中，与框架的接触部分应密封。

7.4.2.2.3试验步骤

a)将试件安装在连接管道上，并用密封材料将试件密封。

b)调整各测量仪表，使其进入正常工作状态，启动引风机，调节进气阀和旁通调节阀，使试件前后的气体差压为20Pa±3Pa，待稳定后，测量并记录气体流量计的流量和气体流量计处的气体压力及温度。测量并记录此刻的大气压力。此时测得的流量为设备的漏烟量。

c)拆去试件的密封，调整进气阀和旁通调节阀，使试件前后的气体差仍保持为 20Pa ±3Pa, 待稳定后，测量并记录气体流量计的流量和气体流量计处的气体压力及温度。测量并记录此刻的大气压力。此时测得的流量为总漏烟量。

d)试件漏烟量

7. 4. 3运行平稳性能

防火卷帘运行平稳性能采用目测进行检验。双帘面卷帘的两个帘面之间的高度差采用钢卷尺测量。

7. 4. 4噪声

防火卷帘在运行中的噪声采用声级计测量。声级计距卷帘表面的垂直距离为 1m,

距地面的垂直距离为1. 5m, 应水平测量3点，取平均值。

7. 4. 5电动启闭及自重下降运行速度

防火卷帘电动启、闭及自重下降的运行速度采用钢卷尺、秒表进行测量。
