一、适用范围：

1.1适用于低倍、中倍、高倍泡沫液发泡倍数和析液时间的测定

二、符合标准：

2.1符合GB15308-2006《泡沫灭火剂》第5.9节“中、高倍泡沫液的发泡倍数和析液时间”的测定。

2.2符合GB19156-2019《消防炮》第6.4.4.1节“发泡倍数和析液时间的测定”；；

2.3符合GB20031-2005《泡沫灭火系统及部件通用技术条件》第6.20.3“中倍数泡沫产生器试验”和第6.20.4节“高倍数泡沫产生器”。

2.4符合GB15308-2006《泡沫灭火剂》第5.8节“低倍泡沫液的发泡倍数和25%析液时间”的测定。

三、主要技术参数：

3.1系统组成：由泡沫供给系统、低倍泡沫发泡性能测试装置、中倍泡沫发泡性能测试装置、高倍泡沫发泡性能测试装置、控制系统、实验室与烟气处理系统组成；

3.2泡沫供给系统：

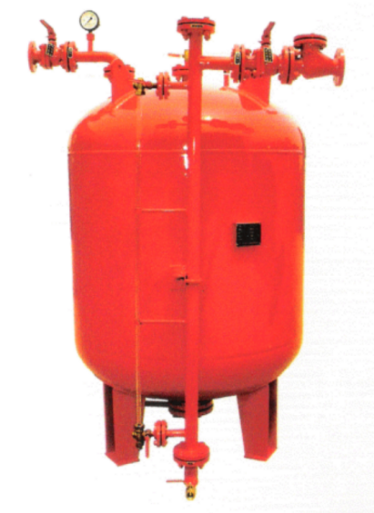

图3、压力式泡沫混合液储液罐

3.2.1设备用途：为三个试验提供泡沫液，低、中、高倍发生器共用一个泡沫产生系统，能够满足低中高倍单工位、三工位试验试验要求；

3.2.2工作原理：将泡沫液装入混合液储液罐，利用压缩空气提供压力，将泡沫液从混合液储液罐中压出，用管道上的流量计测量泡沫混合液流量，泡沫液经供液管送往泡沫发生器（或泡沫枪）生成发泡沫，进行发泡倍数和析液时间试验；

3.2.3系统构成：混合液储液罐、流量计、比例调节阀、空气压缩机、输液软管、数字温度计、量筒、电子秒表、台称、控制台等；

3.2.4混合液储液罐：容积≥60L，额定压力0.8MPa，材质 304 不锈钢,带压力容器质量检验证书。

3.2.5流量计：电磁流量计，流量范围0～1000L/h，DN25管径，法兰式；

3.2.6供液压力：0.3～0.65MPa，采用比例阀来调节供气压力；

3.2.7泡沫产生系统压力满足各个工位在不同工作压力状态下的流量要求和精度。

3.3低倍泡沫发泡测试装置：

3.3.1装置组成：标准泡沫枪、泡沫收集器、析液测定器、泡沫枪支架、电子台称；

3.3.2标准泡沫枪：满足GB 15308-2006第5.8.1节图3要求；

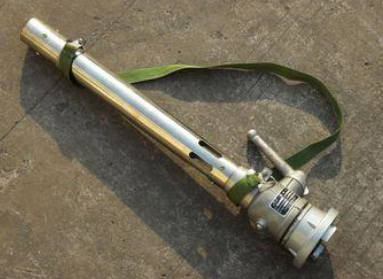

图4、标准泡沫枪

3.3.3泡沫枪标定方法：用水标定时，在(0.63±0.03) MPa压力下，水流量为(11.4±0.4) L/min；

3.3.4泡沫收集器：满足GB 15308-2006标准图4要求；泡沫收集器表面采用黄铜制作。

图5、泡沫收集器

3.3.5析液器测定：黄铜制作，用水标定泡沫接收罐的容积，精确至1mL。

3.3.6泡沫枪支架：泡沫枪支架高度0.8～1.5m可调，角度可调；

3.3.7量筒：500mL，分度值10mL；

3.3.8电子台称：称重范围0-1000g，带通讯端口，精度±0.5g；

3.3.9秒表:分度值0.1s。

3.3.10温度计：分度值 1℃；

3.3.11低倍泡沫发泡试验步骤；

3.3.11.1将温度处理前、后的样品分别按使用浓度用淡水配制泡沫溶液，按制泡沫溶液的温度，使产生的泡沫温度在（15～20）℃范围内。

3.3.11.2启动空气压缩机，调节泡沫枪入口压力为（0.63±0.03）MPa，确保泡沫枪的流量（11.4±0.4）L/min。

3.3.11.3用水润湿泡沫接收罐的内壁、擦净、称重（m3）。

3.3.11.4将泡沫枪水平放置在泡沫收集器前，使泡沫枪前端至泡沫收集器顶沿距离为（2.5±0.3）m，喷射泡沫并调节泡沫枪的高度，使泡沫打在泡沫收集器中心。经过（30±5）s的喷射达到稳定后，用泡沫接收罐接收泡沫，同时启动秒表，刮平并擦去析液测定器外溢泡沫，称重（m4），按公式m5＝（m4-m3）。

3.3.11.5取下析液测定器的析液接收罐，放在天平上，同时将泡沫接收罐放在支架上，注意保持析液中不含泡沫，当析出液体的质量为m5时卡停秒表，记录25％析液时间。

3.3.11.6发泡倍数按公式E＝ρV/（m4-m3）计算：

3.4中倍泡沫发泡测试装置：

3.4.1装置组成部分：中倍泡沫产生器、泡沫收集器、泡沫发生器升降支架、中倍泡沫收集器支架、中倍泡沫析液接收盘、电子台称；

3.4.2中倍泡沫产生器：满足GB 15308-2006第5.9.1节图7要求；不锈钢材质，带有标准中倍泡沫产生器。

3.4.3中倍泡沫产生器标定方法：用水标定时，在(0.5±0.01) MPa压力下，水流量为(3.25±0.15) L/min；

3.4.4中倍泡沫收集器：容积为200L，容积精度为±2L，直径650mm，高度600mm，底部有9个直径3mm排液孔，采用SUS304不锈钢制成，不锈钢厚度≥1mm；

3.4.5中倍泡沫收集器支架：固定安装中倍泡沫收集器，下部放置中倍泡沫析液接收盘；

3.4.6中倍泡沫析液接收盘：φ300mmX100mm，不锈钢材质；

3.4.7电子台称：带通讯端口，精度0.01kg；

3.4.8量筒：1000mL塑料量杯，分度值10mL；

3.4.9秒表:分度值0.1s。（与3.3.9低倍泡沫部分共用）

3.4.10温度计：分度值 1℃；
