一、适用范围：

适用于抗震设防烈度为6度~9度地区的建筑给排水、供暖通风与空调、电气、燃气、消防等系列抗震支吊架进行循环加载性能及疲劳荷载性能试验。

2.1抗震连接构件荷载性能,标准条款为GB/T37267-2018第5.3.1节；

2.2管道连接构件荷载性能，标准条款为GB/T37267-2018第5.3.2节；

2.3组件循环加载性能，标准条款为GB/T37267-2018第5.4.2节；

2.4连接构件承载力性能，标准条款为GB/T38053-2019-2019第5.3节；

2.5槽钢螺母防滑性能，标准条款为GB/T38053-2019-2019第5.4节；

2.6槽钢螺母抗拉拔性能，标准条款为GB/T38053-2019-2019第5.5节；

2.7管夹抗拉拔性能，标准条款为GB/T38053-2019-2019第5.6节；

2.8角连接件承载力性能，标准条款为GB/T38053-2019-2019第5.7节；

2.9托臂承载力性能，标准条款为GB/T38053-2019-2019第5.8节。

三、符合标准：

3.1符合GB/T37267-2018《建筑抗震支吊架通用技术条件》；

四、主要优点：

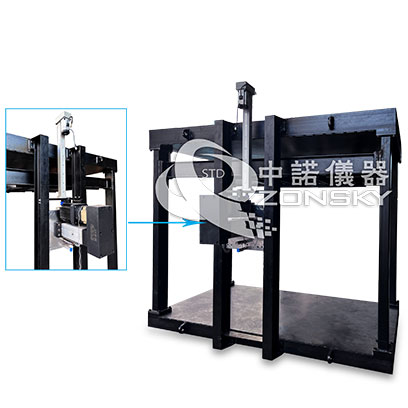

4.1主机由底部和顶部两块相对的T型台和四根立柱组成一个整体框架结构；

4.2运动器在T型台的一侧施加水平方向的力，通过电机调节水平加载高度，满足各种试样的荷载试验；

4.3 采用闭环控制系统，自动控制试验过程，并自动测量试验力、变形等试验参数；

4.4采用PLC编程、计算机控制。软件采用仪器设备专用开发软件LabeView及数据采集控制卡；控制试验过程中可以实时查看试验数据，可实现自动数据采集和处理、数据保存和输出测定结果;

4.5试验项目采用菜单式程式，每一个检测项目是独立操作界面，设置参数明了、快捷。

五、主要技术参数：

5.1循环加载性能：

5.1.1组件抗震循环加载力值：0-40kN；

5.1.2组件抗震循环加载频率：0.1Hz

5.1.3组件抗震循环加载传感器量程：50KN；

5.1.4组件抗震循环加载传感器分辨率：2N；

5.1.5控制方式：计算机+PLC控制；

5.1.6加载的力值幅值：以前次循环加载幅值的（15/14)^1/2倍，加载频率为0.1Hz，直至完成55次循环加载

5.1.7位移测量：百分表测量，量程为0~50mm，分辨率0.01mm，数显。

5.1.8循环加载试验：采用双伺服电缸加载，由计算机控制，反应速度快，加载精准；
