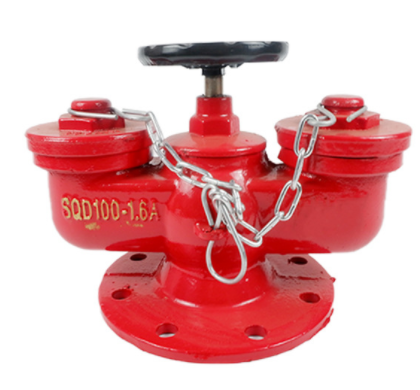

一、适用范围：

1.1适用于消防水泵接合器密封性能试验、水压强度试验；

1.2适用于公称压力为1.6MPa、2.5MPa、4.0MPa；

1.3接合器出口公称通径为100mm、150mm；

1.4连接方式：法兰式和螺纹式；

1.5安装型式：地上式、地下式、墙壁式和多用式。

二、符合标准：

2.1符合GB3446-2013《消防水泵接合器》第5.5节“密封性能”；

2.2符合GB3446-2013《消防水泵接合器》第5.6节“水压强度性能”；

2.3符合GB3446-2013《消防水泵接合器》第5.7.3节“开启压力和启闭压差”。

主要性能参数：

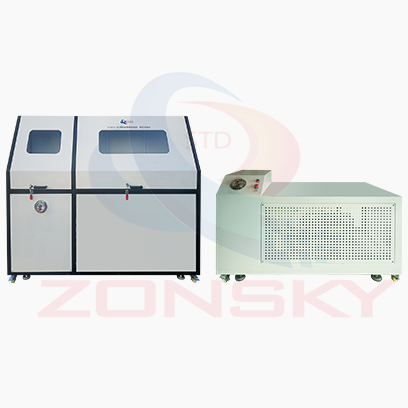

3.1仪器组成：由压力源、试验部分、操作控制部分组成；

3.2压力源：

3.2.1试验介质：水（循环使用，带过滤装置）；

3.2.2试验压力：0.5Mpa~6MPa；

3.2.3高压泵压力：0~10Mpa；

3.2.4升压速率：0.5~5Mpa/min；

3.2.5稳压装置：当水压小于3.0MPa，压力波动值小于±0.05MPa；当水压高于3.0MPa时，压力波动值小于±0.1MPa；

3.2.6压力传感器：0~15Mpa。精度为±0.1MPa，分辨率为0.01MPa；

3.2.7压力采集间隔：100ms；

3.2.8流量：16L/min。

3.3操作控制部分：

3.3.1采用计算机+PLC+模块采集和控制；

3.3.2压力控制和稳压采用变频器控制；

3.3.3保压时间：0~99.99min可设定；

3.4整机功率：10KW

3.5外形尺寸：

3.6.1主机体积（约）长2.5m×宽0.85m×高1.65m

3.6.2整机重量：350kg。

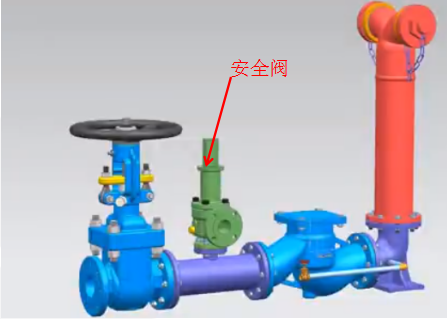

3.7开启压力和启闭压差：

3.7.1公称压力为1.6MPa的接合器，安全阀的开启力为（1.70±0.05）MPa；公称压力2.5MPa的接合器，安全阀的开启力为（2.6±0.10）MPa；公称压力4.0MPa的接合器，安全阀的开启压力为（4.1±0.10）MPa；

3.7.2安全阀的启闭压差应不大于20%；

3.7.3公称压力1.6MPa和2.5MPa的接合器，安全阀的公称通径应不小于20mm；公称压力4.0MPa的接合器，安全阀的公称通径应不小于25mm；
