适用范围：

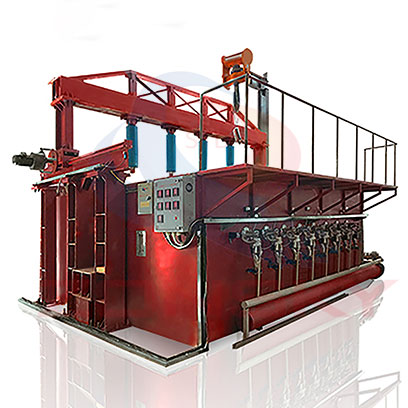

ZY6236B-AC-PC 预埋槽道耐火试验炉,适用于电气化铁路接触网隧道内预埋槽道耐火试验。

符合标准：

2.1符合GB/T9978.1-2008《建筑构件耐火试验方法 第1部分：通用要求》以及ISO834-1：1999》试验标准；

2.2符合TB/T3329-2013《电气化铁路接触网隧道内预埋槽道》试验标准；

2.3符合GB/T26784-2011《建筑构件耐火试验可供选择和附加的试验程序》试验

主要参数：

1 仪器组成;耐火试验水平炉、燃烧控制部分、燃气气化和减压系统、压力释放和压力测量系统、烟气排放系统、计算机控制系统、气体流量测量系统、温度测量系统（炉温数据采集系统、试验构件温度采集系统）及专用试验软件。

2试验炉：为水平卧式试验炉，炉内尺寸：0.7M(长)x0.4M(深)x0.6M（高）。外尺寸：1.1M(长)x0.8M(深)x1.0M（高）

3炉体结构：采用五层结构，内为1300°时，外层温度为常温。从外到里分别为：第一层为钢结构框架；第二层用红砖砌成外围；第三层为耐火高温石棉；第四层为耐火砖；第五层莫来石耐火高温棉，耐火温度达到1600°C。炉体外温度为常温。

4高压燃烧器：

4.1采用150kw功率液化石油气燃烧器4套，燃烧器有空燃比例控制、配置相应的燃气调节阀、空气调节阀达到最佳燃烧效果。为保证安全，燃烧器选型及部件全部应采用国际知名品牌；

4.2燃烧器：带点火不着以及火焰熄灭自动报警装置；

4.3 空燃比例控制：自动调节空气和燃气的比例，使燃气能充分燃烧；

图6空燃比例阀和150kw燃烧器

4.4点火控制方式：采用计算机程序自动高压电子点火控制方式；

4.5炉内用喷火枪数量满足标准时间-温度曲线要求，并保证炉内各点温度的均匀性。

5燃气管路和空气管路：由电动执行器、蝶阀、空燃比例阀、二级减压阀、手动蝶阀、点火控制器、高低压力开关、燃气超压放散阀、气化炉、燃气气液分离器、一级减压阀、液相切换阀、燃气压力表、低压表、球阀、燃气泄漏报警器、不锈钢软管、燃气高压软管等组成。
