1、适用于公称直径25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200mm水流指示器灵敏度试验。

2、额定工作压力：为1.5MPa；

 符合GB5135.7-2018《自动喷水灭火系统 第7部分：水流指示器》第6.8节“灵敏度”试验。

3.1仪器组成:由压力源、控制阀、压力表、水流指示器接口、连接管路、排气阀、灵敏度控制阀组成；

3.2压力源：

3.2.1压力值：0~1.5MPa可设定；

3.2.2试验值：0.14MPa、1.2MPa、0.6MPa三个压力点；

3.2.3流量：2.5m³/h（40L/h）；

3.2.4功率：3kw；

3.2.5出口直径：DN25;

3.3控制阀：DN250mm控制阀2个；

3.4压力表：

3.4.1量程：0.01MPa~2.0MPa；

3.4.2分辨率：0.01MPa；

3.4.3精度;1.0级。

3.4水流指示器接口：适用于公称直径25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200mm水流指示器，共10种接口；

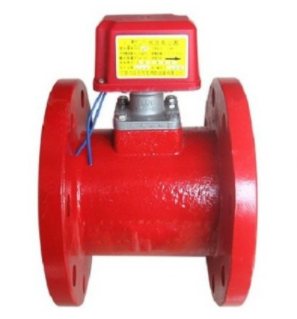

图2、水流指示器

3.5连接管路：DN250mm；

3.6排气阀:DN25,手动排气；

3.7灵敏度控制阀：调节灵敏度控制阀，使管路内水流量分别达到15.0L/mm和37.5L/mm；

3.8控制部分：采用PLC+模块+触摸屏控制。
