ZY6271屋顶晶体硅光伏与压型钢板构件耐火分级试验机 （燃木试验和火焰蔓延试验装置 、屋顶光伏组件燃烧试验机 、屋顶光伏太阳能电池组件燃烧室 、UL790屋面覆盖材料耐火性能试验机 ）

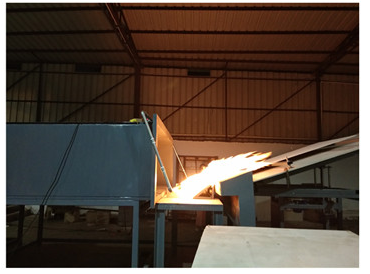

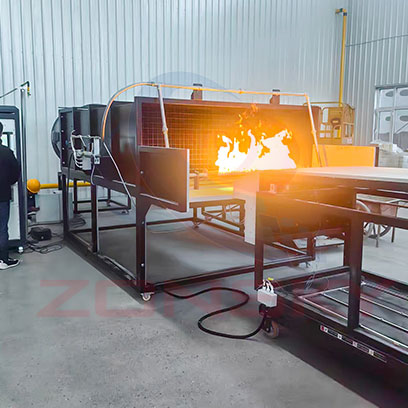

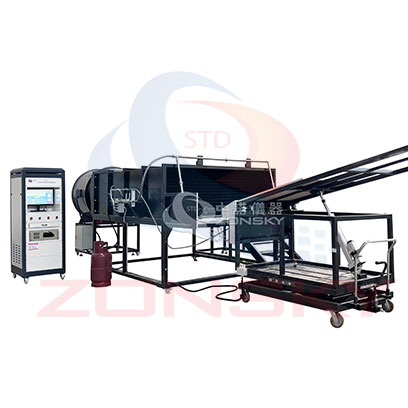

图1-1、整机图

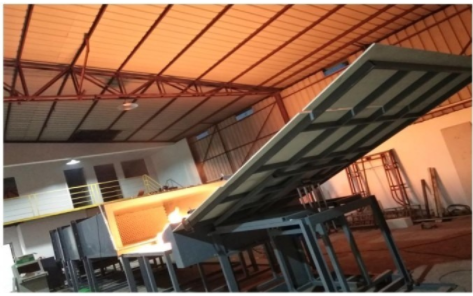

图1-2、整机图

1. 适用范围：

   适用于各类建筑物或构筑物屋面晶体硅光伏与压型钢板构件的耐火等级试验。模拟真实条件下来评估屋顶及组件的耐火性能；

   构件耐火级别：A、B、C级分别通过燃木试验及火焰蔓延试验确定。

二、执行标准

2.1符合团体标准T/CSTM 00260-2021《屋面晶体硅光伏与压型钢板构件防火等级试验方法》

2.2符合UL1730-2006《多户住宅和旅馆房间的个人居住单元的烟尘探测监视器：电动信号器探测住宅烟尘状况》；

2.2符合UL790-2018《屋顶覆盖材料的标准防火测试方法》；

2.3符合IEC 61730-2-2004 附录A:光伏组件燃烧测试；

2.4符合ASTM E108-04:2007《屋顶覆盖材料的标准防火测试方法》。

三、性能特点

3.1汽缸可轻松控制甲板的斜率

3.2防火板附有测试甲板

3.3使用自动控制阀分等级调节温度

3.4等级A、B :

3.4.1温度：（760±28）℃；

3.4.2热值：369 ~ 387）kW/h；

3.5等级C:

3.5.1温度：（704 ±28）℃;

3.5.2热值：(316~334）kW/h;

3.6每种传送到燃烧器中的气体遵循不同的测试和控制方法

3.7液化天然气(LNG): 采用MFM质量测量，可精确测量燃气流量；

3.8流量控制：由计算机自动控制；

3.9液化石油气（LPG）: 采用逆变回路调节空气流动速率，使测试甲板上速率能精确控制在（19±8）km/h；

3.10采用自动点火方法，由程序控制自动点火；

3.11通风管道上附有导板，以便保护供应测试甲板的气流紊流度不受外界干扰；

3.12通风管道上装有斜率调整面板，用于调整空气流动方向

3.13燃烧器顶端58.7mm处安装有热电偶，可测试温度888±28℃。

1. 只要技术参数：

   4.1燃木试验：

   4.1.1 A级燃木试验台：A级测试基板有一个位于基板中心且从水平接缝向上延伸的接缝；见图2

   4.1.2 B级燃木试验台：B级测试基板有两条垂直接缝，从水平接缝向上延伸；见图3

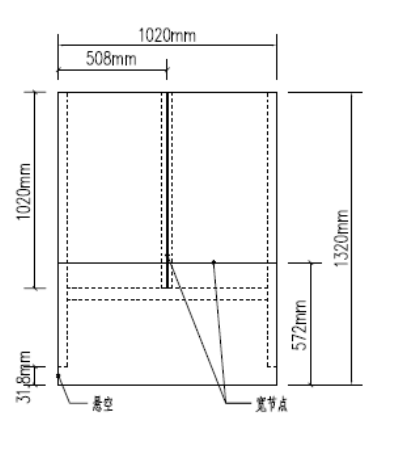

   图2、A级燃木试验台

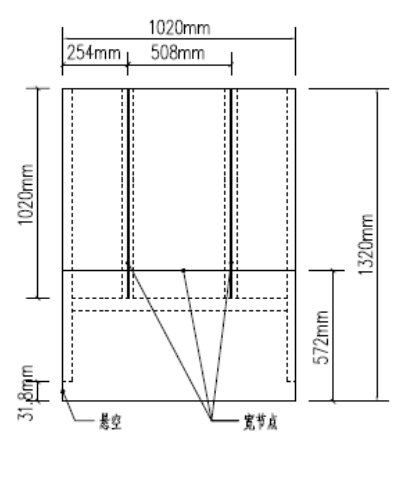

   图3、B级燃木试验台

   4.1.2 C级燃木试验台：B级测试基板有五条水平接缝，接缝之间有3.2mm空隙；见图4

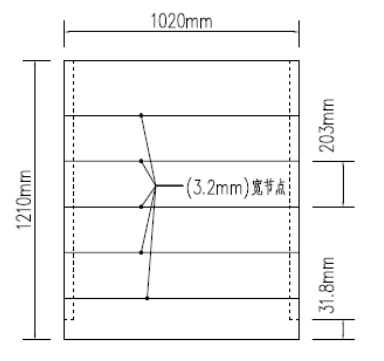

   图4、C级燃木试验台

   4.2火焰蔓延试验：

   4.2.1火焰蔓延基板：见图5

   4.2.1.1 A级测试基板：长2.4m，宽1.0m由金属型材制成；

   4.2.1.2 B级测试基板：长2.7m，宽1.0m由金属型材制成；

   4.2.1.3 C级测试基板：长3.9m，宽1.0m由金属型材制成；

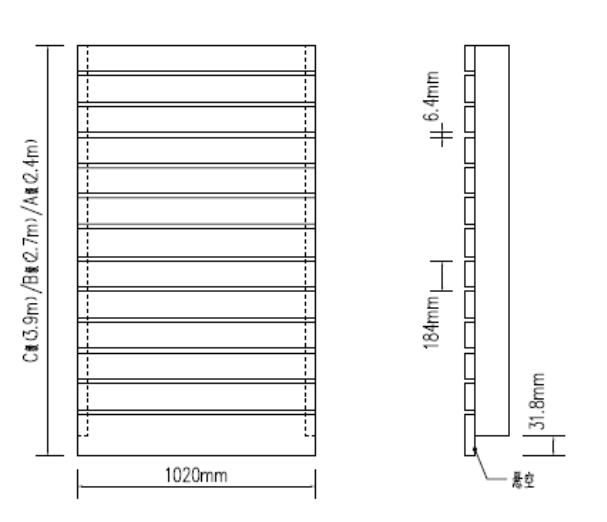

   图5、火焰蔓延试验金属基板

   4.2.2气体燃烧器：

   4.2.2.1结构：管状燃烧器，长度为1120mm，直径为60.3mm；底部通过一个直径为33.4mm的管道供应稳定压力的燃气；

   4.2.2.2火焰温度：A、B级为（790±28）℃，热输出为(369~387)kw/h;C级为（704±28）℃，热输出为(316~3334)kw/h;

   4.2.2.3燃气和空气采用质量流量计，由计算机制动控制；

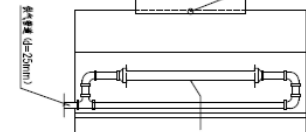

   图6、燃烧器示意图

   4.2.2.4燃气：纯度为98%的丙烷；

4.2.2.5温度测量：采用K型热电偶，温度测量点燃烧器官上方 25.4mm；

4.2.3风力环境供气系统：

4.2.3.1组成：由管路和风机组成；

4.2.3.2管路：风管中安装可调节的紊流片，加强风速，减少紊流，空气从室外引入；

4.2.3.3气体流速：(5.3±0.2)m/s；

4.2.3.4气体流速测量点：共3点，板中心和距边缘76mm的两点，另一点距基板表面94mm位置；

4.3控制系统：

4.3.1采用计算机+模块+PLC控制；

4.3.2点火：采用高压电子制动点火；

4.3.3燃烧时间任意设定、自动控制。
