一、 适用范围

本装置适用于点型红紫外火焰探测器基本性能检测。本设备可检验的项目有：响应阈值试验、一致性试验、重复性试验、方位试验、通电试验、电源参数波动试验、环境光线干扰试验。

二、符合标准

（一)、符合 GB12791-2006、

（二)、符合 GB15631-2008点型红紫外火焰探测器 第

4.2“响应阈值测量”、

4.3“一致性试验”、

4.4“重复性试验”、

4.5“方位试验”、

4.6“通电试验”、

4.7“电源参数波动试验”、

4.7“环境光线干扰试验”、

5.2.2“一致性试验”、

5.2.3“重复性试验”、

5.2.4“方位试验”、

5.2.5“通电试验”、

5.2.6“电源参数波动试验”、

5.2.7“环境光线干扰试验”；

（三)符合 EN 54-10 Fire detection and fire alarm systems - Part 10: Flame detectors - Point detectors 中响应阈值测量、一致性试验、重复性试验、方位试验、通电试验、电源参数波动试验、环境光线干扰试验。

三、实验室环境要求

Ø 温度: 15℃～35℃（25℃左右为佳）

Ø 相对湿度：25%RH～75%RH

Ø 大气压力：86kPa～106kPa

Ø 无阳光直接照射或其他热源直接辐射

Ø 禁止存在明火

Ø 周围无强气流对流、强电磁场影响、强力振动

Ø 电源供给容易

Ø 地坪面相对水平

Ø 使用空间：长3.8米、宽3.0米（含操作空间）、高3.0米以上

8.2要求设备、设施

Ø 本设备尺寸、用电功率：

Ø 设备尺寸：长*宽*高：2780mm×530mm×1370mm

Ø 总功率：AC220V，600w

Ø 供电电源：AC220V 50HZ(电压波动≦±10%)。

Ø 甲烷：99%甲烷(1瓶)，我司配备气瓶柜。

Ø 实验室保持良好通风。

Ø 设备离墙壁最小距离600 mm。

四、 主要技术指标

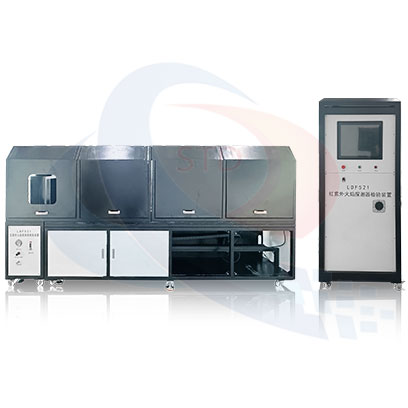

4.1 仪器组成：由光学轨道、红紫外光源、减光片、快门、调制器、试样滑台支架等；

4.2 光学轨道：

4.2.1 双电动位移轨道，有效长度：2.5m，移动测量精度在±4mm，

4.2.2 平直度：<0.04mm；

4.3 红紫外光源：

4.3.1 利用甲烷燃烧产生的火焰作为红紫外光源；

4.4 燃气：为不低于 99.9%纯度的甲烷；

4.5 可确保光源辐射能的变化量低于±5%；

4.6 供气管路采用燃气流量调节阀；

4.7 供气管路采用燃气电磁阀，由控制部分控制燃气的切断；

4.8 点火方式：采用远程控制高压电子点火；

4.9 减光片：

4.9.1 作用：起衰减紫外辐射作用；

4.9.2 波长：200nm~300nm，中性紫外减光片，50%、60%物理减光片；

4.10 调制器：

4.10.1 用于有闪烁频率要求的试样；

4.10.2 由斩光器和直流电机组成；

4.10.3 调整直流电机驱动斩光器以所需要的旋转频率，对火焰燃烧产生的辐射进行调制。

4.11 试样滑台支架：

4.11.1 功能：可以安装不同型号的试样并能沿光学轨道滑动；

4.11.2 滑台支架高度：10~200mm 可调

4.11.3 滑台支架处理：整个支架全部进行黑化处理，表面不能发生反射；

4.11.4 试样安装位置角度调节：能以光学轨道轴心的垂线为轴旋转，并独立地绕垂直于光轴的第二轴旋转，并穿过光轴与探测器感应元件平面的交点，以±5°精度的角度旋转。可以调节试样的轴线与光轴的夹角分别为 0°、15°、30°、45°、60°调节；

4.11.5 滑台支架移动速度：50mm/s

4.11.6 探测器距火焰移动范围：0～2500mm（出厂设定初始位置 2000mm）

4.12 响应点 D 值测量：采用步进电机驱动试样的安装支架，可精确测出试样响应点 D 值；

4.13 电源参数波动试验：

4.13.1 采用可调电源；

4.13.2 电压调节范围：0~50v 任意调节；

4.14 控制部分：

4.14.1 采用触摸屏+PLC 控制；

4.14.2 马达：步进马达两个分别控制光学轨道水平移动和旋转角度改变；直流马达一个， 控制调制器改变闪光频率；

4.15 斩光器斩光频率：0-14HZ; （使用时可以连续调整斩光频率，不使用时，斩光器自动旋转至停止位，不遮挡光路）；

4.16 快门：便于探测器接收红、紫外光源，应允许以 2s 的精度控制探测器暴露于光源的持续时间；

4.17环境光线干扰试验装置：光源由两个相同的 25W 钨丝白织灯组成，的色温为 2850K±100K，

4.18 供电电源：50Hz、AC220V，600W。

4.19 激光束：便于调整试样和光源处于同一水平线。

4.20 不包含辐射计
