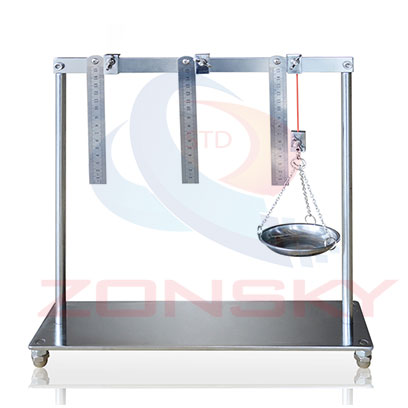

ZY6180 热延伸试验装置
ZY6180 热延伸试验装置，用于测量线缆的延伸率。符合GB/T2951.5试验标准，配合高温烤箱使用。试样悬挂在延伸装置上，试样悬挂在高温烤箱中，下夹具加重物，在15分钟后，测量标记间的距离并计算延伸率。
应用范围：
- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
ZY6180 热延伸试验装置，用于测量线缆的延伸率。符合GB/T2951.5试验标准，配合高温烤箱使用。试样悬挂在延伸装置上，试样悬挂在高温烤箱中，下夹具加重物，在15分钟后，测量标记间的距离并计算延伸率。
符合GB/T2951.5标准。
主要参数
1、整机尺寸：L400*W200*H400(mm)
2、试验工位：3工位，每次可同时测3个样品
3、砝码：1g、2g、2g、5g、10g、20g、20g、50g、100g共3组，共27个
1、整机尺寸：L400*W200*H400(mm)
2、试验工位：3工位，每次可同时测3个样品
3、砝码：1g、2g、2g、5g、10g、20g、20g、50g、100g共3组，共27个
试验设备
1、试验应在如GB/T2951.2-1997第8.1条的规定的高温烤箱中进行，试验温度按有关电缆产品标准中相关材料的规定。
2、在高温烤箱内每一试件应从上夹具悬挂下来，用下夹具夹住，并在下夹具上加重物。
注：用夹具固定管状试件时，不应使试件两端紧密封闭，可用任何适当的方法实现，如在试件一端插入一小段金属针管，其尺寸略小于试件内径。
使用步骤：
1、在试验前，先将砝码放在下夹具下方，用螺母锁紧。再将规定长度的样品线用上、下夹头夹住，悬挂在空中（具体情形如上图所示）。观察上、下夹头的距离，读出测量尺上的数据，记录下来。然后把该装置放进规定的高温烤箱内。
2、把该装置放在高温烤箱内加热15min后，拿出装置测量标记线间距离并计算伸长率（注：应在打开门后30s内测量完毕），高温烤箱温度按有关电缆产品标准对相关材料的规定。
3、然后从试件上解除拉力（在夹具处把试样剪断），并使试件在规定温度下恢复5min。然后从高温烤箱中取出试件，慢慢冷却至室温，再次测量标记线间的距离。
1、试验应在如GB/T2951.2-1997第8.1条的规定的高温烤箱中进行，试验温度按有关电缆产品标准中相关材料的规定。
2、在高温烤箱内每一试件应从上夹具悬挂下来，用下夹具夹住，并在下夹具上加重物。
注：用夹具固定管状试件时，不应使试件两端紧密封闭，可用任何适当的方法实现，如在试件一端插入一小段金属针管，其尺寸略小于试件内径。
使用步骤：
1、在试验前，先将砝码放在下夹具下方，用螺母锁紧。再将规定长度的样品线用上、下夹头夹住，悬挂在空中（具体情形如上图所示）。观察上、下夹头的距离，读出测量尺上的数据，记录下来。然后把该装置放进规定的高温烤箱内。
2、把该装置放在高温烤箱内加热15min后，拿出装置测量标记线间距离并计算伸长率（注：应在打开门后30s内测量完毕），高温烤箱温度按有关电缆产品标准对相关材料的规定。
3、然后从试件上解除拉力（在夹具处把试样剪断），并使试件在规定温度下恢复5min。然后从高温烤箱中取出试件，慢慢冷却至室温，再次测量标记线间的距离。
