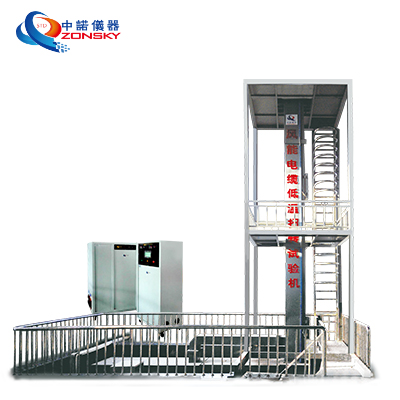

ZY6237 风能电缆低温扭转试验机
ZY6237风能电缆低温扭转试验机适用于风力发电机中由机舱引向塔架部分的并且在风机对风过程中需要扭转的所有电缆。符合NB/T31036-2012、GB/T2423.1-2001 A部分、GB/T2423.2-2001 B部分、IEC794－1－F1国际电工委标准。
- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
ZY6237风能电缆低温扭转试验机
应用范围
ZY6237风能电缆低温扭转试验机适用于风力发电机中由机舱引向塔架部分的并且在风机对风过程中需要扭转的所有电缆。
符合标准
符合NB/T31036-2012《额定电压1.8/3kv及以下风力发电用耐扭曲软电缆第3部分：扭转试验方法》试验标准；
符合GB/T2423.1-2001试验（A：低温试验方法）试验标准；
符合GB/T2423.2-2001试验（B：高温试验方法）；
符合IEC794－1－F1 国际电工委标准。
符合NB/T31036-2012《额定电压1.8/3kv及以下风力发电用耐扭曲软电缆第3部分：扭转试验方法》试验标准；
符合GB/T2423.1-2001试验（A：低温试验方法）试验标准；
符合GB/T2423.2-2001试验（B：高温试验方法）；
符合IEC794－1－F1 国际电工委标准。
产品特点：
1.温度平衡采用能量调节技术为“卸载”平衡控温方式，节约能量等优点。
2.循环风道采用空调式送风系统，风机采用专用空调长轴电机，离心风叶，不锈钢翅片加热器，制冷蒸发器，循环百叶窗。
3.产品送风循环均匀，温度可靠。
4.电器主要元器件采用西门子、欧姆龙,正泰产品，耐用时间长，选用上海产自锁开关，超温声光报警等一系列保护装置。试验箱主要选用法国进口泰康全封闭式冷凝压缩机组。性能优良的标准机组，机组使用寿命长达15年，符合国际环保要求，上海与法国联网检测。
5.整个制冷系统选用2套复叠式机组，冷媒选用环保R404A.R23冷媒、压力开关、汽液分离器、干燥过滤器、膨胀阀、电磁阀等选配进口名牌，冷凝器选配意大利进口产品，风机选用进口品牌风机，低温管路选用优质无氧铜管，充氮焊接。
6.电器主要元器件采用西门子、欧姆龙、正泰产品，耐用时间长，选用上海产自锁开关，超温声光报警等一系列保护装置。
7.试验箱主要选用法国进口全封闭式冷凝压缩机组。性能优良的标准机组，机组使用寿命长达15年，符合国际环保要求，上海与法国联网检测。
1.温度平衡采用能量调节技术为“卸载”平衡控温方式，节约能量等优点。
2.循环风道采用空调式送风系统，风机采用专用空调长轴电机，离心风叶，不锈钢翅片加热器，制冷蒸发器，循环百叶窗。
3.产品送风循环均匀，温度可靠。
4.电器主要元器件采用西门子、欧姆龙,正泰产品，耐用时间长，选用上海产自锁开关，超温声光报警等一系列保护装置。试验箱主要选用法国进口泰康全封闭式冷凝压缩机组。性能优良的标准机组，机组使用寿命长达15年，符合国际环保要求，上海与法国联网检测。
5.整个制冷系统选用2套复叠式机组，冷媒选用环保R404A.R23冷媒、压力开关、汽液分离器、干燥过滤器、膨胀阀、电磁阀等选配进口名牌，冷凝器选配意大利进口产品，风机选用进口品牌风机，低温管路选用优质无氧铜管，充氮焊接。
6.电器主要元器件采用西门子、欧姆龙、正泰产品，耐用时间长，选用上海产自锁开关，超温声光报警等一系列保护装置。
7.试验箱主要选用法国进口全封闭式冷凝压缩机组。性能优良的标准机组，机组使用寿命长达15年，符合国际环保要求，上海与法国联网检测。
主要技术参数
1.标称内容积：1520L；
2.工作室尺寸：400×300×2300（㎜）；
3.试验通道：250×250×12600（㎜）；
4.外形尺寸：1550×2500×左高度1720㎜右高度9620㎜，左右通道外型尺寸640×540㎜；
5.总质量4500Kg左右；
6.电缆测试范围: 3.0KV，直径为25mm以下风能电缆测试；
7.测试环境条件：环境温度为25℃、相对湿度≤85﹪R.H、试验箱内无试样条件下；
8.测试方法：多点测试；
9.温度范围：-60～80℃；
10.温度波动度：≤±0.5℃；
11.温度均匀度：≤±3℃；
12.升温时间：可调；
13.降温时间：平均0.7～1.0℃/min；
14.空气调节风道：不锈钢离心式多叶片选配耐高温长轴空调电机1套；
15.制冷剂：R23、R404a；
16.显示器外型尺寸：120*90*60（mm)（高*宽*深）；
17.运行方式：程序方式、定值方式；
18.设定方式：数学输入方式；
19.精度：温度±0.2℃；
20.温度入力：PT100A；
21.总电源漏电断路器：AC380V、50HZ、三相四线+保护地线；
22.总整机功率：60KW。
1.标称内容积：1520L；
2.工作室尺寸：400×300×2300（㎜）；
3.试验通道：250×250×12600（㎜）；
4.外形尺寸：1550×2500×左高度1720㎜右高度9620㎜，左右通道外型尺寸640×540㎜；
5.总质量4500Kg左右；
6.电缆测试范围: 3.0KV，直径为25mm以下风能电缆测试；
7.测试环境条件：环境温度为25℃、相对湿度≤85﹪R.H、试验箱内无试样条件下；
8.测试方法：多点测试；
9.温度范围：-60～80℃；
10.温度波动度：≤±0.5℃；
11.温度均匀度：≤±3℃；
12.升温时间：可调；
13.降温时间：平均0.7～1.0℃/min；
14.空气调节风道：不锈钢离心式多叶片选配耐高温长轴空调电机1套；
15.制冷剂：R23、R404a；
16.显示器外型尺寸：120*90*60（mm)（高*宽*深）；
17.运行方式：程序方式、定值方式；
18.设定方式：数学输入方式；
19.精度：温度±0.2℃；
20.温度入力：PT100A；
21.总电源漏电断路器：AC380V、50HZ、三相四线+保护地线；
22.总整机功率：60KW。
