电线电缆扭转试验机
一、电线电缆扭转试验机适用范围：
1.1 适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为纵列式3工位（另有6工位），主要用于金属线材的纵向安装后的反复扭转试验，以检测金属线材在反复扭转试验中承受塑性变形的性能和显出来的缺陷。
2.1中国机器人产业联盟标准等标准CRIA 0003.2-2016《工业机器人专用电缆 第2部分：试验方法》标准要求；
2.2符合TUV莱茵 2 PfG 2577/08.16附录H标准要求。

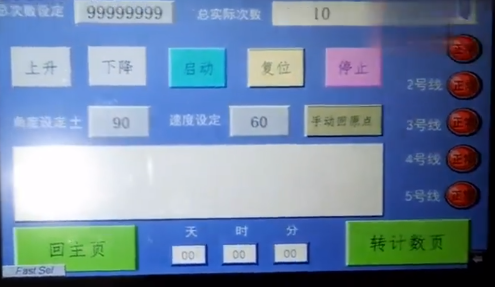

3.1 PLC触摸屏显示
3.1.1参数设置：机台控制相关参数
3.1.2测试条件：测试速度、测试次数、测试角度方向、控制条件等
3.1.3测试监控：当前设备运行状态，如电线测试时实际速度、次数、角度、显示日期时间等
3.2 无人监守：设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择暂停设备运转测试，并以声光警示，直至人工检查确认后再继续测试
3.3 专用夹具：根据不同线径的线缆配有相适应的夹持治具
3.4 机台性能：采用昆仑通态LCD＋三菱PLC＋松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力，高定位精度、长寿命使用、低噪声
3.5 在线监测：点分为3组，每组6对接口，可满足18对电线同时监测，接线盘安装于各个工位样品正上方，方便接插线缆
四、电线电缆扭转试验机主要参数：
4.1 测试工位：3工位
4.2 试验方式：垂直扭转，上端固定，样品绕过一个规定直径的圆筒后，固定下端扭转夹头
4.3 试样直径：φ3~20mm
4.4 试样扭转速度：0~60次/分钟可调（注：测试周期为4个步骤组成）
4.5 弯折角度：±180°数字设定
4.6 夹具与扭转点的距离：50~500mm可调节
4.7 控制方式：触摸屏控制
4.8 计数位数：0-99999999次
4.9 机台材质：采用45#优质钢材架构
4.10 电机：日本松下伺服电机
4.11 机台尺寸：W1080*D900*H1430mm
4.12 电源：220V，50/60Hz 10A
